МОДУЛЬ ГАЗОВОГО ПОЖАРОТУШЕНИЯ LPG.

техническое описание и руководство по эксплуатации.

СОДЕРЖАНИЕ

1. Назначение изделия

2. Состав и принцип работы модуля газового пожаротушения LPG

2.1. Модуль FE

2.2. Состав и принцип работы ЗПУ

2.3. Принцип работы пилотного и ведомого модулей

2.4. Телескопические обратные клапана

2.5. Коллектор

2.6. Сигнализатор давления для коллектора

2.7. Модуль CO2

2.8. Система контроля массы ГОТВ

2.9. Распределительные устройства LPG

2.10 Крепление, стойки модулей и батарей

2.11. Модули горизонтального исполнения

3. Основные технические характеристики

4. Указание мер безопасности

5. Подготовка модуля к работе

6. Электрический монтаж

7. Комплектность

8. Упаковка и консервация

9. Маркировка и пломбирование

10. Техническое обслуживание

11. Транспортировка и хранение

12. Свидетельство о приемке

13. Гарантийные обязательства

14. Паспортные данные модуля

15. Сведения о заправках модуля

16. Сведения о движении модуля в эксплуатации

17. Сведения о срабатываниях модуля

18. Сведения об изготовителе

19. Сведения о поставщике

20. Сведения о рекламациях

Приложение

1.  Нормативные документы

2.  Состав модулей и батарей

3.  Модуль FE

4.  Батарея FE

5.  Габаритные размеры стоек модулей и батарей с контролем массы

6.  Порядок настройки устройства контроля массы версии 5.1

7.  Сертификаты

Настоящий паспорт на модуль газового пожаротушения (далее по тексту "модуль") является документом, объединенным с техническим описанием и инструкцией по эксплуатации, содержит описание устройства и принципа действия модуля, технические характеристики и указания для его эксплуатации.

При изучении и эксплуатации модулей необходимо руководствоваться НПБ 54-2001 "Установки газового пожаротушения автоматические. Модули и батареи. Общие технические требования. Методы испытаний" и нормативными документами, приведенными в приложении N 1.

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ.

Модуль пожаротушения - устройство, в корпусе которого совмещены функции хранения и подачи огнетушащего вещества при воздействии пускового импульса на привод модуля. Модуль предназначен для тушения пожаров класса А, В и С и электрооборудования, находящегося под напряжением, газовыми огнетушащими веществами (ГОТВ). Модули применяются для противопожарной защиты помещений и технологического оборудования в составе установок объемного и локального пожаротушения.

2. СОСТАВ И ПРИНЦИП РАБОТЫ МОДУЛЯ ГАЗОВОГО ПОЖАРОТУШЕНИЯ LPG.

2.1. Модуль FE

Модуль состоит из баллона и запорно-пускового устройства (ЗПУ). На ЗПУ устанавливается соленоидный клапан для модуля 3023024В (электромагнит), ручной клапан для модуля 30180АРВ, манометр, сигнализатор давления для модуля 3031003С, предохранительная верхняя крышка и подключается выпускной шланг. Выпускной шланг соединяет модуль с трубной разводкой, на которую устанавливается один или несколько насадок. Модуль жестко закрепляется кронштейнами.

Рис. 1. Модуль газового пожаротушения

Для выпуска газового огнетушащего вещества из баллона при автоматическом и дистанционного пуске от станции управления подается напряжение на установленный на баллоне соленоидный клапан.

Параметры пускового импульса:

- напряжение постоянного тока, В 24 (от 20 до 27)

- сила тока, А от 0,42 до 0,54

- время приложения напряжения, не менее, с: 0,008

Электрическое сопротивление электромагнита соленоидного клапана, Ом 51±2,0

Тип разъемного соединения:

- обычное исполнение – РС 4ТВ ГЕО. 3ТУ бРО. ТУ,

- соленоидный клапан во взрывозащищенном исполнении имеет 3-х метровый кабель, герметично подключенный к корпусу соленоидного клапана. Рекомендуемый для подключения кабель – бронированный, сечением жилы не менее 1 мм2 и наружным диаметром не более 6 мм.

Степень защиты по ГОСТ (взрывозащищенное исполнение) – IР65.

Маркировка взрывозащиты - 1ExsellT6.

Сила тока для контроля целостности цепи электромагнита соленоидного клапана не должна превышать 0,1 А.

Количество срабатываний в течение 20 лет - не менее 10 раз.

Климатическое исполнение и категория размещения – М4 по ГОСТ для типов атмосферы II, IV.

2.2. Состав и принцип работы запорно-пускового устройства (ЗПУ)

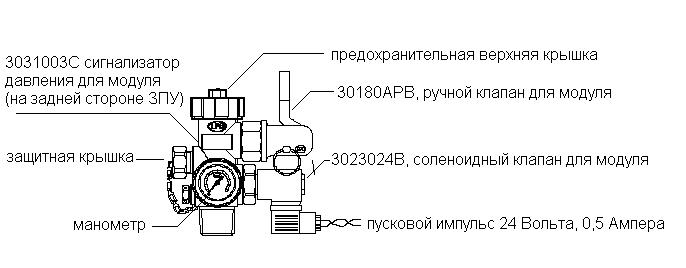

Рис.2. Запорно-пусковое устройство модуля LPG

В случае, когда система пожаротушения состоит из одного баллона, система запуска состоит из соленоидного клапана для модуля 3023024В и ручного пневматического клапана для модуля 30180АРВ, как показано на рисунке 2.

Применяются три типа запорно-пусковых устройств LPG-128, LPG-145, LPG-190 вид которых показан на рис.3.

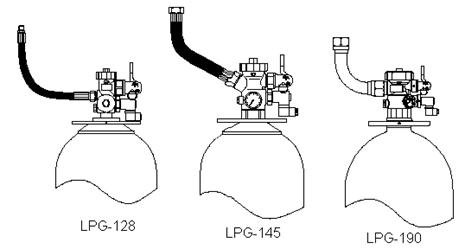

Рис. 3. Запорно-пусковые устройства LPG-128, LPG-145, LPG-190.

Запорно-пусковое устройство LPG-128 используется с баллонами FE емкостью 13,4 и 26,8 литров, с баллонами СО2 40,2 и 67л и баллонами для сжатых газов 80 и 140 литров. ЗПУ LPG-145 используется с баллонами FE емкостью 40,2 и 67 литров. ЗПУ LPG-190 используется с баллонами FE емкостью 75 и 100 литров.
