Монтаж под мойку установки «Изумруд» (моделей Изумруд - «Алмаз», Изумруд-«Сапфир» с пультом дистанционного управления) и подключение к фильтру предварительной очистки «Гейзер», «Аквафор» или аналогичным.
Важно!
1. Установка «Изумруд» подключается после фильтра предварительной очистки.
2. Если вы используете кран питьевой воды, поставляемый вместе с фильтром предварительной очистки, то вентиль крана должен быть всегда зафиксирован в положении «ОТКРЫТО». (У кранов, поставляемые в комплекте с установками «Изумруд» регулировочный вентиль отсутствует).

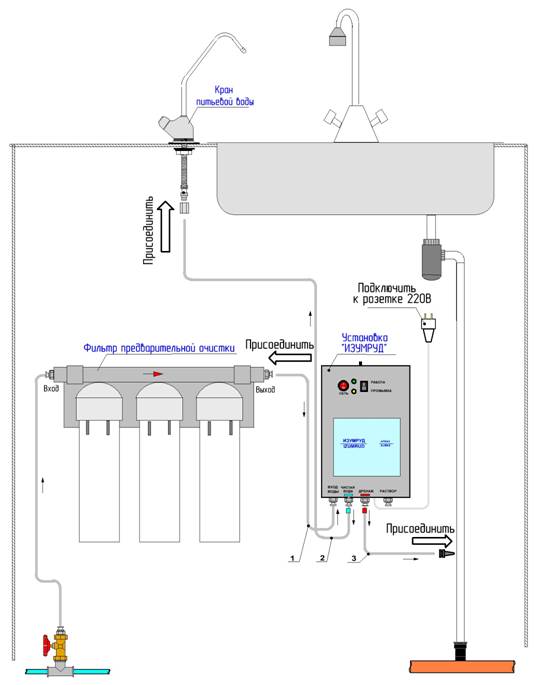

Рисунок 1. Схема подключения под мойку установки Изумруд-Алмаз (с пультом дистанционного управления) к фильтрам предварительной очистки типа «Гейзер», «Аквафор» и другим.
3. Монтаж проводите в следующем порядке (Рисунок 1):
· При помощи прилагаемых в комплекте шурупов повесьте установку «Изумруд» на свободное место под мойкой.
· Установите кран чистой воды, прилагаемый в комплекте. Если Вы используете другой кран чистой воды, то зафиксируйте вентиль крана в открытом положении.
· Подключите трубку входа воды 1 от установки «Изумруд» к выходному фитингу фильтра предварительной очистки.
· Подключите трубку выхода чистой воды 2 (с синей маркировкой) к крану чистой воды.
· В сливной трубе просверлите отверстие диаметром 8мм. При помощи конусной резиновой манжеты присоедините дренажную трубку 3 (с красной маркировкой) к сливной трубе.
· Напрямую или через удлинитель подключите установку к розетке электрической сети.
Внимание!
Для подключения трубок к фильтру предварительной очистки и к установке «Изумруд» используются быстроразъёмные фитинги.
Монтаж и демонтаж трубки к такому фитингу осуществляйте в соответствии и рисунком 2.
Перед снятием трубки убедитесь, что давление в системе отсутствует. Соединение можно использовать многократно.
Рисунок 2.
Более подробное описание монтажа установки «Изумруд» под мойку приведено в инструкции, прилагаемой к прибору.
