Характеристики грузовых вагонов, платформ и контейнеров

Характеристики грузовых вагонов, платформ и контейнеров

Крытый вагон

Полувагон

Платформа

Контейнеры



Крытый вагон
13800 x 2760 x 2790 мм - 120 м3...60 т

Показатели размеров вагонов	Модели
	11-217	11-066	11-К001	11-264	11-270	11-276	11-260	11-280	11-286
Грузоподъёмность, т	68	66	68	68	69	68	68	68	67
Масса вагона (тара), т	23	22	23	25	24,5	26	26	26	27
Длина рамы, мм	13870	13870	13870	13510	13870	14570	15750	15750	15750
Ширина максимальная, мм	3249	3279	3228	3249	3266	3266	3266	3266	3266
Высота максимальная, мм	4692	4688	4650	4545	4588	4688	4588	4693	4693
Высота до уровня пола, мм	1286	1283	1280	1285	1286	1286	1286	1286	1286
Длина кузова внутри, мм	13844	13844	13844	13082	13844	13844	16080	15724	15724
Ширина кузова внутри, мм	2764	3760	2760	2764	2764	2764	2770	2764	2764
Высота кузова по боковой стене, мм	2737	2791	2791	2791	2791	2800	3050	3050	3050
Размеры, мм :
дверного проема	3794х2343	2000х2343	2000х2296	3794х2343	3802х2343	3802х2334	3973х2717	3802х2334	3802х2334
Размеры загрузочного люка:
в боковой стене	690х370	690х370	690х370	614х365	615х365	614х365	614х365	614х365	614х365
в крыше	D400	D400	D400	D400	D400	D400	D400	D400	D400
Объем кузова с учетом объема крыши, кв. м.	120	120	120	114	122	122	138	138	138
Число люков, шт.:
в стенах	4	4	4	4	4	4	4	4	4
в крыше	4	4	4	4	4	4	4	4	4

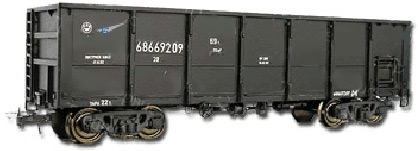

Полувагон
13800 x 2760 x 2790 мм - 120 м3...60 т

Характеристика	Модель вагона
12-533
12-1000	12-726	12-127	12-753	12-757	12-П153	12-П152
База вагон, мм	8650	8650	8650	8650	8670	8650	10440
Длина рамы, мм	12700	12700	13440	12802	12800	13190	15180
Ширина максимальная, мм	3134	3130	3134	3134	3220	3082	3220
Высота, мм:
максимальная	3484	3484	3495	3484	3746	3483	3797
до нижней обвязки	1416	1416	1415	1416	1423	1416	1415
Веутренние размеры кузова, мм:
ширина	2878	2878	2878	2878	2964	2850	2902
длина	12118	12088	12700	12324	12228	12050	14588
высота	2060	2060	2060	2060	2315	1880	2365
Ширина дверного према, мм	2530	2482	-	2530	2766	2610	2526
Число шт.:
торцевых дверей	2	2	нет	2	2	2	2
разгрузочных люков	14	14	14	14	14	14	16
Размер разгрузочных люков, мм	1327*1540	1327*1540		1327*1540	1370*1540	1385*1550	1327*1540
Угол открывания крышек люков, град.
средних	31	31	31	31	31	32	31
надтележных	23,5	23,5	23,3	23,5	23,5	26	18,68
Площадь пола, м²	35,5	35,4	36,55	36,15	36,63	35,4	45

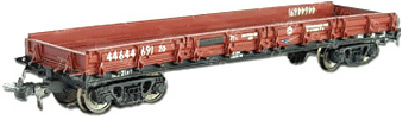

Платформа
13300 x 2770 x 500 мм...70 т

Характеристика	Модель платформы
	13-401	13-4012	13H-541
База вагона, мм	9720	9720	9720
Ширина максимальная, мм	3140	3150	3140
Высота, мм
максимальная	1810	2050	1810
до нижней обвязки	1310	1305	1310
Внутренние размеры, мм
ширина	2770	2770	2770
длина	13300	13300	13300
Грузоподъемность, т	63-70	72	63
Масса тары вагона, т	20,92	20,92	21,3

Контейнеры

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УНИВЕРСАЛЬНЫХ КОНТЕЙНЕРОВ ПО ГОСТ

Типоразмер	МАССА	внутр. объем куб. м	РАЗМЕРЫ	размеры дверного проема в свету
наружные	внутренние
	брутто тн	нетто тн	Д x Ш х В	Д x Ш х В	Ш х В
3т	3	2,4	5,16	2100 х 1325 х 2400	1930 х 1225 х 2128	1225 х 2090
5т	5	3,8	10,4	2100 х 2650 х 2400	1950 х 2515 х 2128	1950 х 2100
20т	20	17,8	30,6	6058 х 2438 х 2438	5867 х 2330 х 2197	2286 х 2134
24т	24	21,8	32,7	6058 х 2438 х 2591	5867 х 2330 х 2350	2286 х 2261
40ф станд	30,48	26,58	66,6	12192 х 2438 х 2591	11988 х 2330 х 2350	2286 х 2261
40ф (HQ)	30,48	26,58	76,33	12192 х 2438 х 2895	11988 х 2330 х 2700	2286 х 2585

3-тонный контейнер

Тара, кг - 600
Вес груза, кг - 2400
Объем, м3 - 5,16


5-тонный контейнер

Тара, кг - 950
Вес груза, кг - 4050
Объем, м3 - 10,4


20 футовый стандартный контейнер

Размеры:	Длина	Ширина	Высота
Внешние	20' = 6058 mm	7' 9.25'' = 2438 mm	8'6'' = 2591 mm
Внутренние	20' = 5879 mm	7' 9.25'' = 2352 mm	8'6'' = 2378 mm
Двери	20' = 6096 mm	7' 9.25'' = 2370 mm	8'6'' = 2591 mm
Макс. Брутто	52910 lbs = 24000 kg
Тара	4585 lbs = 2080 kg
Макс. Загрузка	48325 lbs = 21920 kg
Грузовместимость (объем):	1197.25 cu. ft. = 33.9 cub. m

40 футовый стандартный контейнер

Размеры:	Длина	Ширина	Высота
Внешние	40' = 12192 mm	8' = 2438 mm	8' 6" = 2591 mm
Внутренние	39' 5.25"= 12022 mm	7' 5.625" = 2352 mm	7' 10.25" = 2395 mm
Двери		7' 8.25" = 2343 mm	7' 5.75" = 2280 mm
Макс. Брутто	67200 lbs = 30480 kg
Тара	8600 lbs = 3900 kg
Макс. Загрузка	58600 lbs = 26580 kg
Грузовместимость (объем):	2392 cu. ft. = 67.7 cub. m

40 футовый high cube контейнер

Размеры:	Длина	Ширина	Высота
Внешние	40' = 12192 mm	8' = 2438 mm	9' 6" = 2895 mm
Внутренние	39' 3.25"= 12022 mm	7' 8.5" = 2352 mm	8' 10.25" = 2700 mm
Двери		7' 5.75" = 2340 mm	8' 5.75" = 2585 mm
Макс. Брутто	67200 lbs = 30480 kg
Тара	9150 lbs = 4150 kg
Макс. Загрузка	58050 lbs = 26330 kg
Грузовместимость (объем):	2697 cu. ft. = 76.4 cub. m

Типы железнодорожных вагонов

Железнодорожные перевозки по России и за её пределами осуществляется различными видами подвижного состава. В зависимости от характера груза, конструкции кузова, способов погрузки и выгрузки, а также обеспечения сохранности грузов различают:

·  крытые вагоны;

·  полувагоны;

·  платформы;

·  цистерны;

·  вагоны-самосвалы;

·  вагоны бункерного типа;

·  реф-вагоны.

Крытые грузовые вагоны используются для перевозки грузов, требующих защиты от атмосферных осадков. Кузов крытого вагона представляет собой конструкцию, состоящую из рамы с полом, 4-х стен и крыши. Погрузка и выгрузка в универсальных крытых вагонах осуществляется через двери, расположенные в боковых стенах.

Полувагон предназначен для перевозки грузов, не требующих защиты от атмосферных осадков. Так как полувагоны не имеют крыши, то это позволяет полностью механизировать погрузку. Для перевозки сыпучих грузов существуют полувагоны с люками в полу, который позволяют механизировать выгрузку таких грузов.

Хоппер (англ. hopper – бункер) – разновидность полувагона, используемая для массовых перевозок удобрений, цемента, зерна и других сыпучих грузов. Для защиты от атмосферных осадков, применяются крытые хопперы с загрузочными люками на крыше.

Платформа – вагон, предназначенный для перевозки длинномерных грузов, контейнеров, машин, оборудования и сыпучих грузов, не требующих защиты от атмосферных осадков. Платформы для перевозки большегрузных контейнеров не имеют бортов и настила пола и оборудованы специальными упорами для крепления контейнеров. Платформы для перевозки контейнеров и колесной техники дополнительно имеют настил пола и торцевые борта. Платформы для перевозки леса имеют дополнительные специальные стойки и торцевые стены, которые предотвращают смещение груза. Кузов платформы для перевозки легковых автомобилей состоит из верхней и нижней рам, четырех наклонных крайних и двух вертикальных средних стоек, металлического настила пола и направляющего устройства. На торцах таких платформ предусмотрены откидные площадки-рампы для переезда автомобилей. Крепление автомобилей осуществляется специальными упорами.

Вагон-цистерна применяется для перевозки жидких грузов, сжиженных газов и порошкообразных материалов.

Вагоны бункерного типа – по существу, крытые вагоны или крытые хопперы с той лишь разницей, что на одной раме смонтированы несколько емкостей, предназначенных для перевозки специфических сыпучих грузов (мука, нефтебитум, гранулированные материалы).

Думпкар (англ. dump – опрокидывать, car – вагон) – вагон-самосвал. Он используется для перевозки и механизированной разгрузки сыпучих и крупнокусковых грузов.

Вагоны бункерного типа – в принципе это те же самые крытые вагоны или крытые хопперы, только здесь на одной раме смонтировано несколько емкостей, предназначенных для перевозки специфических сыпучих грузов: мука, нефтебитум, гранулированные материалы.

Основными техническими характеристиками грузового вагона являются:

тара (собственная масса порожнего вагона); грузоподъемность (наибольшая масса груза, которую можно в нем перевозить); объем кузова;  площадь пола; длина и другие линейные размеры.

·  Описание грузовых железнодорожных вагонов

Крытые вагоны
	4-осный крытый вагон (с металлической торцовой стеной), модель 11-066 Грузоподъёмность: 66 т Масса вагона (тара): 23 т Объём кузова: 120 м3
	4-осный крытый цельнометаллический вагон Грузоподъемность: 68 т Масса тары вагона: 22,88 т Объём кузова: 120 м3
	4-осный крытый цельнометаллический вагон с уширенными дверными проемами, модель 11-217 Грузоподъемность: 68 т Масса тары вагона: 24 т Объём кузова: 120м3
	4-осный крытый вагон, модель 11-274 Грузоподъемность: 50 т Масса тары вагона: 35 т Объём кузова: 120 м3
	4-осный крытый вагон с переходной площадкой и уширенными дверными проемами, модель11-264 Грузоподъемность: 68 т Масса тары вагона: 25 т Объём кузова: 81 м3 (114 м3 – с учётом объёма крыши)
	4-осный крытый двухъярусный вагон для скота, модель 11-240 – без служебного помещения модель 11-245 – со служебным помещением. Грузоподъемность: 22 т Масса тары вагона: 25,4 т
	4-осный крытый цельнометаллический вагон для автомобилей  Грузоподъемность: 42 т Масса тары вагона: 42 т
	4-осный крытый вагон-хоппер для цемента, модель 11-715 Грузоподъемность: 67 т Масса тары вагона: 18,5 т Объём кузова: 55 м3
	4-осный крытый вагон-хоппер для зерна, модель 11-739  Грузоподъемность: 65 т Масса тары вагона: 22 т Объём кузова: 93 м3
	4-осный крытый вагон-хоппер для минеральных удобрений, модель 11-740 Грузоподъемность: 64 т Масса тары вагона: 22 т Объём кузова: 73 м3
	4-осный вагон для гранулированных полимеров, модель 17-495 Грузоподъемность: 72 т Масса тары вагона: 28 т Объём кузова: 146 м3
Полувагоны
	8-осный полувагон  Грузоподъемность: 225 т Масса тары вагона: 43,3 т Объём кузова: 137,5 м3
	6-осный цельнометаллический полувагон Грузоподъемность: 94 т Масса тары вагона: 31 т Объём кузова: 104 м3
	4-осный цельнометаллический полувагон, модель 12-1000 Грузоподъемность: 69 т Масса тары вагона: 22 т Объём кузова: 73 м3
	4-осный полувагон, модель 12-753  Грузоподъемность: 69 т Масса тары вагона: 22,5 т Объём кузова: 74 м3
	4-осный цельнометаллический полувагон с глухим кузовом, модель 12-1505  Грузоподъемность: 69 т Масса тары вагона: 21,1 т Объём кузова: 76 м3
	4-осный вагон для среднетоннажных контейнеров на базе полувагона, модель 13-Н001 Грузоподъемность: 33 т Масса тары вагона: 21 т
	4-осный цельнометаллический полувагон для технологической щепы, модель 22-478 Грузоподъемность: 58 т Масса тары вагона: 25,85 т Объём кузова: 135 м3
	4-осный полувагон-хоппер для горячих окатышей, модель 20-471 Грузоподъемность: 65 т Масса тары вагона: 23 т Объём кузова: 42 м3
	4-осный хоппер-дозатор с переходной площадкой  Грузоподъемность: 76 т Масса тары вагона: 24 т Объём кузова: 44,5 м3
Платформы
	4-осная платформа с металлическими бортами, модель 13-401 Грузоподъемность: 70 т Масса тары вагона: 20,9 т
	4-осная платформа с металлическими бортами  Грузоподъемность: 66 т Масса тары вагона: 21 т
	4-осная платформа, модель 23-4000 Грузоподъемность: 56 т Масса тары вагона: 34 т
	4-осная платформа, модель 13-935 Грузоподъемность: 73 т Масса тары вагона: 27 т
	6-осная платформа для трансфоматора, модель 13-435 Грузоподъемность: 93 т Масса тары вагона: 29 т
	4-осная платформа для колесных пар  Грузоподъемность: 70 т Масса тары вагона: 24 т
	4-осная платформа для большегрузных контейнеров, модель 13-470 Грузоподъемность: 60 т Масса тары вагона: 22 т
	4-осная платформа для контейнер-цистерн, модель Грузоподъемность: 72 т Масса тары вагона: 18,24
	4-осная двухярусная платформа для легковых автомобилей, модель 13-479 Грузоподъемность: 20 т Масса тары вагона: 26 т
Вагоны для нефтебитума и думпкары
	4-осный вагон для нефтебитума, модель 17-494 Грузоподъемность: 40.5 т Масса тары вагона: 36,5 т Объём кузова: 53,58 м3
	4-осный вагон для нефтебитума, модель 17-431 Грузоподъемность: 40 т Масса тары вагона: 35,25 т Объём кузова: 47,2 м3
	6-осный думпкар, модель 31-634 Грузоподъемность: 105 т Масса тары вагона: 48,5 т Объём кузова: 50 м3
	4-осный думпкар, модель 31-638  Грузоподъемность: 60 т Масса тары вагона: 27 т Объём кузова: 26,2 м3
