Привод для откатных ворот LIVI 400
Инструкция по эксплуатации и меры предосторожности.
Данная инструкция разработана изготовителем и является неотъемлемой частью изделия. Описанные операции рассчитаны на исполнение обученным и имеющим надлежащую квалификацию персоналом. Перед монтажом инструкция должна быть внимательно изучена. После монтажа платы и ввода ее в эксплуатацию, инструкцию следует сохранить для дальнейшего обращения к ней в случае необходимости.
ВНИМАНИЕ!
Внимательно ознакомьтесь с данными предостережениями. Пренебрежение ими может привести к порче изделия или причинить вред здоровью людей и животных.
· Все операции монтажа, технического обслуживания или ремонта любой сложности. Должны осуществляться только обученным и имеющим надлежащую квалификацию персоналом.
· Компания DEA System напоминает. Выбор расположения и монтажа устройств, из которых состоит законченная система автоматики, должен производиться в соответствии с требованиями безопасности той страны, в которой производится монтаж и эксплуатация.
· Ни при каких обстоятельствах не допускается эксплуатация изделия во взрывоопасных, кислотосодержащих средах способных привести к порче изделия.
· Неверная оценка ударных сил может привести к порче изделия и имущества, а так же причинить вред здоровью людей и животных. Компания DEA System напоминает, что персонал, производящий монтаж должен убедиться в нахождении этих сил в пределах требований безопасности той страны, в которой производится монтаж и эксплуатация.
· Любое дополнительное устройство безопасности, установленное в целях ограничения ударных сил, должно соответствовать требованиями безопасности той страны, в которой производится монтаж и эксплуатация.
· Использование запасных частей, не определенных компанией DEA System и/или неверная повторная сборка может привести к порче изделия и имущества, а так же причинить вред здоровью людей и животных. По этой причине применяйте только запасные части, указанные компанией DEA System и тщательно следуйте всем сборочным инструкциям.
· Утилизация упаковочных материалов (пластик, картонные коробки и так далее) должна производиться согласно действующим местным законодательствам. Не оставляйте пластиковые пакеты и упаковочный полистирол в зоне досягаемости детей.
Применение изделия в условиях, не предусмотренных изготовителем, может привести к порче изделия и имущества, а так же причинить вред здоровью людей и животных.
1. МОДЕЛИ И КОМПЛЕКТАЦИЯ.
Основные компоненты | Габариты изделия |
Электромеханический привод серии Livi 400 предназначен для использования в системах автоматики для откатных ворот. Привод состоит из следующих основных компонентов:
1. Механизм разблокировки
2. Монтажное основание
3. Электродвигатель
4. Шестерня
Доступны следующие модели:
Эл. питание двигателя (В) | Максимальная нагрузка (кг) | Энкодер | Механическая муфта | Встроенные концевые выключатели | Встроенные аккумуляторы | Встроенная плата управление | |
6RR | 220 | 600 | Да | - | Да | - | 203RR |
9RR | 900 | Да | - | 203RR | |||
400 | 400 | - | Да | - | |||
401 | 400 | - | Да | 201 | |||
800 | 800 | - | Да | - | |||
801 | 800 | - | Да | 201 | |||
805RR | 800 | Да | - | 203RR | |||
3/24RR | 24 | 350 | Да | - | - | - | 124RR |
3/24RRB | 350 | Да | - | Да | 124RR | ||
6/24RR | 600 | Да | - | - | 124RR | ||
6/24RRB | 600 | Да | - | Да | 124RR |
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
400 | 401 | 6RR | 800 | 801 | 9RR | 804 | 805RR | 3/24 | 3/34/B | 6/24 | 6/24/B | |
Потребляемая мощность (Вт) | 320 | 450 | 350 | 80 | ||||||||
Интенсивность нагрузки (%) | 30 | 50 | 50 | 80 | ||||||||
Максимальное усилие (Н) | 340 | 490 | 275 | 210 | 260 | |||||||
Скорость (м/мин) | 10 | 10,8 | 10 | 8,2 | ||||||||
Термозащита эл. двигателя (С°) | 140 | 160 | - | |||||||||
Уровень защиты | IPX4 | |||||||||||
Диапазон рабочих температур | -35 С° +60 С° | |||||||||||
Масса с упаковкой (кг) | 11 | 12,5 | 12 | |||||||||
3. МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ.
ВНИМАНИЕ! Перед монтажом привода убедитесь, что соблюдены габариты зоны безопасности. Пренебрежение этим размерам может привести к порче изделия, а так же причинить вред здоровью людей и животных.
ВНИМАНИЕ! Убедитесь в надежности конструкции ворот:
- конструкция ворот должна быть достаточно жесткой
- роликовые станции должны легко вращаться и иметь водостойкую смазку
- обязательно должны быть установлены механические упоры в конечных положениях створки ворот
- створка должна свободно двигаться
- монтажное основание должно быть установлено абсолютно горизонтально
ВНИМАНИЕ! При подборе привода к воротам учитывайте, что часть энергии будет затрачена на преодоление силы трения в конструкции ворот. Подбирайте привод с небольшим запасом мощности, это обеспечит более стабильную работу.
 |

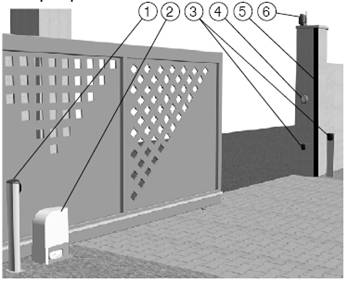

3.1. Пример типового монтажа.
1 | Стойка арт. Pilly 60 | 4 | Цифровая клавиатура арт. FLIC/RAD |
2 | Привод Livi 400 | 5 | Предохранительная кромка |
3 | Фотоэлементы арт. 104 Lux | 6 | Сигнальная лампа арт. Lumy |

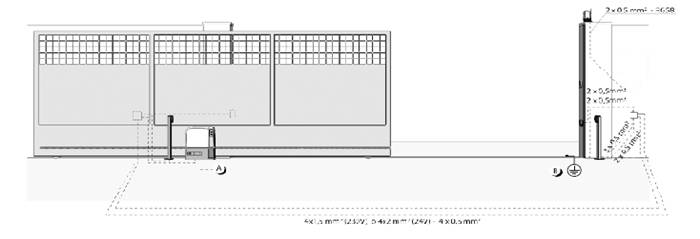

А | Подключение ~220 В ±10% 50 Гц | В | Заземление |
3.2. Порядок монтажа.
1. Заливка фундамента | Установочные размеры |
|
как показано на рисунке. Залейте цементом до горизонтальной пластины Р4. Как только цемент затвердеет снимите гайку Р2 и шайбу Р3. |
2. Сборка монтажного основания
| |
| |
установите и закрепите монтажное основание абсолютно горизонтально. | |
4. Установка привода на монтажное основание | Положение и проверка фотоэлементов |
и проверьте уровнем его положение. Если необходимо подрегулируйте. |
Соберите монтажное основание
Используя уровень,
Установите привод
3.3. Установка и регулировка концевых выключателей.
Некоторые модели из серии Liivi 400 оснащаются концевыми выключателями. В комплекте поставляются два кулачка для концевых выключателей, которые устанавливаются на зубчатой рейки, а затем регулируются их положение (остановка открытие, остановка закрытие).
3.4. Установка и настройка платы управления.
В приводах серии Livi 400 используется несколько типов плат управления. В зависимости от Вашего выбора платы управления обращайтесь к инструкции этой платы, где дана необходимая информация о подключении, настройке и вводе в эксплуатацию.
3.5. Механическая муфта.
Некоторые модели серии Livi 400 имеют в конструкции механическую муфту, которая позволяет регулировать усилие во время работы привода. Порядок действий при регулировке: - отключите электропитание
|
- удерживая ключом вал двигателя, вращайте регулировочный винт. вращение по часовой увеличивает усилие, против часовой уменьшает3.6. Перед вводом в эксплуатацию.
ВНИМАНИЕ! Перед вводом в эксплуатацию и передачей полностью собранного изделия клиенту необходимо:
• Продемонстрировать клиенту надлежащую работу изделия.
• Провести инструктаж о технике безопасности и правилах эксплуатации автоматики.
• Передать клиенту инструкцию по эксплуатации.
|
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ.
4.1. Периодичность технического обслуживания.
Профилактическое техническое обслуживание и регулярный осмотр обеспечит длительный срок эксплуатации изде-лия. Операции обслуживания и их периодичность указана в таблице ниже.
Тип операции | Периодичность |
Удаление веток, листьев и т. д. | по мере необходимости |
Проверка работы устройств безопасности | раз в 3 месяца |
Чистка наружных поверхностей | раз в 6 месяцев |
Проверка затяжки винтов | раз в 6 месяцев |
Проверка работы механизма отпирания | раз в 6 месяцев |
Смазка шарнирного соединения | раз в год |
4.2. Возможные неисправности и способы их устранения.
Неисправность | Возможные причины и способ устранения |
При подаче команды открыть или закрыть. Створка ворот остаются неподвижными и электродвигатели не запускаются. | На электродвигатели не поступает электропитание. Проверьте правильность подключения и кабели на предмет разрыва. |
Проверьте работоспособность фотоэлементов или их правильность подключения | |
При использования концевых выключателей. Проверьте их подключение и работоспособность. При отсутствии обратите внимание на соблюдении правил электромонтажа платы, которую Вы используете. | |
После подачи команды закрыть или открыть электродвигатели запускаются, но створка ворот остается не подвижной. | Проверьте состояние механизма отпирания. |
Проверьте настройки усилия привода. | |
Створка двигается рывками, с шумом, произвольно останавливаются. | Убедитесь в отсутствии механических помех движению ворот. |
Убедитесь в соблюдении установочных размеров и правильности монтажа. | |
Не произведено программирование хода привода или информация о ходе привода утеряна. Повторить процедуру позиционирования и программирования хода привода. См. инструкцию платы управления. |

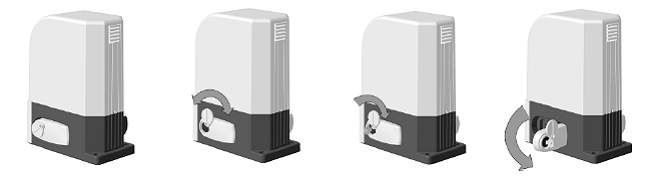

4.3. Механизм отпирания привода.
Привод оснащен механизмом отпирания, позволяющий разъединить шестерни створки от исполнительного меха-низма в случае аварийной ситуации или при отсутствие электропитания. Действуйте, как показано на рисунке ниже.
|

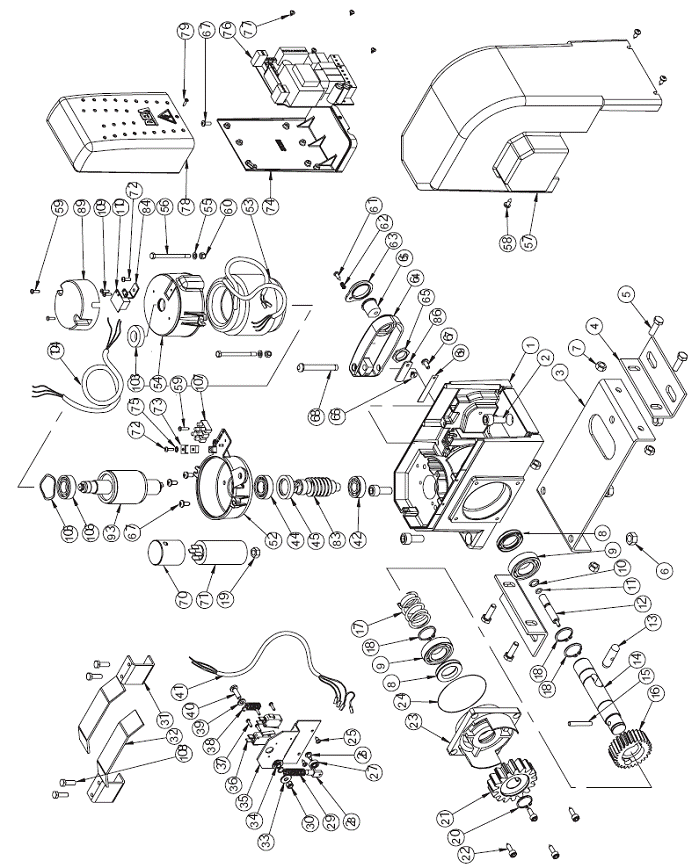

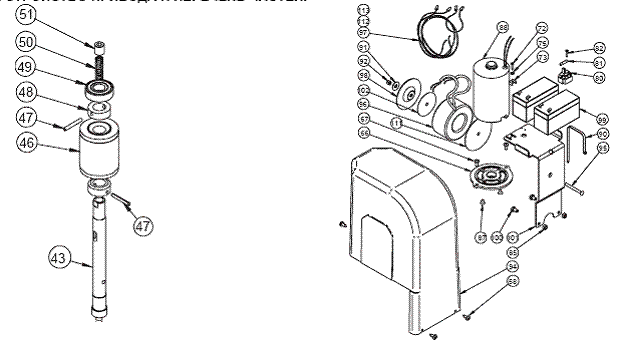

5. УСТРОЙСТВО ПРИВОДА И ПЕРЕЧЕНЬ ЧАСТЕЙ.
|
|
Позиция | Наименование | Позиция | Наименование |
1 | Корпус двигателя с редуктором | 58 | Винт |
2 | Винт | 59 | Винт |
3 | Пластина основания | 60 | Гайка |
4 | Угловая скоба | 61 | Самонарезной винт |
5 | Винт | 62 | Пружина |
6 | Гайка | 63 | Крышка |
7 | Гайка | 64 | Рукоятка разблокировки |
8 | Уплотнительное кольцо | 65 | Замок |
9 | Подшипник | 66 | Фланец |
10 | Неразрезное кольцо | 67 | Винт |
11 | Неразрезное кольцо | 68 | Штырь |
12 | Разблокирующий штырь | 69 | Пластина отпускания |
13 | Разблокирующий ключ | 70 | Колпачок |
14 | Вал | 71 | Конденсатор |
15 | Ключ | 72 | Винт |
16 | Косозубая шестерня | 73 | Скоба провода заземления |
17 | Пружина | 74 | Кронштейн крепления электронной платы |
18 | Кольцо Зигера | 75 | Шайба |
19 | Гайка | 76 | Электронная плата |
20 | Кольцо Зигера | 77 | Винт |
21 | Шестерня | 78 | Крышка |
22 | Саморезный винт | 79 | Винт |
23 | Боковой фланец | 80 | Контактная планка |
24 | Неразрезное кольцо | 81 | Предохранитель |
25 | Саморезный винт | 82 | Винт |
26 | Опорный штифт | 83 | Червячный винт |
27 | Нейлоновый вкладыш | 84 | Скоба |
28 | Обойма вкладыша | 85 | Гайка |
29 | Пружина | 86 | Зажим рычага |
30 | Гайка | 87 | Винт |
31 | Кулачок концевого выключателя | 88 | Двигатель =24 В |
32 | Кулачок концевого выключателя | 89 | Крышка кодера |
33 | Шайба | 90 | Зажим |
34 | Шайба | 91 | Шайба |
35 | Скоба | 92 | Гайка |
36 | Концевой выключатель | 93 | Ротор |
37 | Винт | 94 | Корпус |
38 | Пружина | 95 | Винт |
39 | Шайба | 96 | Соленоид |
40 | Винт | 97 | Электрический кабель |
41 | Электрический кабель | 98 | Диск с металлическим покрытием |
42 | Подшипник | 99 | Аккумулятор |
43 | Вал двигателя | 100 | Винт |
44 | Подшипник | 101 | Скоба |
45 | Уплотнительное кольцо | 102 | Резиновый диск |
46 | Ротор | 103 | Магнит |
47 | Штырь | 104 | Электрический кабель |
48 | Фланец ротора | 105 | Регулировочное кольцо |
49 | Подшипник | 106 | Подшипник |
50 | Пружина | 107 | Контактная планка |
51 | Регулировочный винт | 108 | Винт |
52 | Защита двигателя | 109 | Винт |
53 | Статор | 110 | Кодер |
54 | Защита двигателя | 111 | Резиновый диск |
55 | Шайба | 112 | Электрический кабель |
56 | Стяжка двигателя | 113 | Электрический кабель |
57 | Корпус |
|
|
