Б А Л К О Н Е С
С У Ш И Л К А
Б А Л К О Н Н А Я
И Н С Т Р У К Ц И Я
по установке
Комплектация:
1. Лебедка 1 шт.
2. Тросик 1 моток
3. Верхняя направляющая 1 шт.
4. Шарнир с 2-мя роликами 2 шт.
5. Шарнир с одним роликом 2 шт.
6. Анкер с гайкой 10 шт.
7. Анкер для лебедки 3 шт.
8. Держатели для плечиков 8 шт.
9. Кольца крепления 4 шт.
10. Площадка декоративная 4шт.
11. Трубы для перекладины 5 шт.
12. Декоративная заглушка 4 шт.
13. Спец. болт с отверстием 4 шт.
14. Соединители для труб 3 шт.
Для установки Балконеса требуются следующие инструменты и принадлежности:
· Перфоратор
· Удлинитель для перфоратора
· Сверло для перфоратора диаметром 8 мм
· Ключ рожковый на 10
· Отвертки крестовые большая и маленькая
· Плоскогубцы
· Рулетка
· Карандаш
· Стремянка
· Очки защитные для глаз
· Перчатки рабочие
Для балконов, которые обшиты доской или другим материалом, дополнительно требуется:
· Дрель
· Длинное сверло диаметром 8 или 10 мм
· Длинное сверло для перфоратора диаметром 8 мм
· Длинные анкера
Первое, что необходимо сделать, это определиться с местом, где будет находиться лебедка. Она может находиться на стене у балконной двери, либо на правой или левой стене (боковинки) балкона (лоджии).
Второе. Разметить места для сверления отверстий.
Лебедка устанавливается примерно 1см от потолка. К месту, где будет находиться лебедка, приложить лебедку и через крепления лебедки отметить 3 места для сверления отверстий.
Над лебедкой примерно в 7-10 см от потолка будет находиться Верхняя направляющая. Верхнюю направляющую, приложить к месту ее крепления и через отверстия под анкера разметить 2 места для сверления.

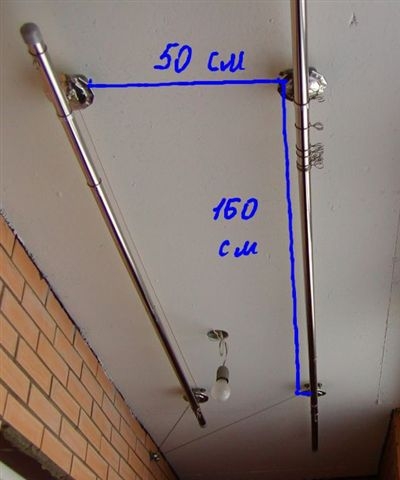

На потолке балкона или лоджии необходимо отметить 4 точки, которые образуют прямоугольник, стороны которого равны 50 см и 160 см. (Допустимо расхождение 5 см.) Взять любой из шарниров, приложить его по очереди к каждой точке и разметить места для сверления отверстий под анкера. На потолке должно получиться 8 отверстий.
Третье. Сверлим отверстия.
Просверлить отверстия примерно 60 мм глубиной (всего будет 13 отверстий) и только после того, как все отверстия просверлены, начинать установку балконеса.
На данном этапе работы анкера в отверстия не вставлять, так как анкер в первую очередь должен быть соединен с площадкой шарнира, надеты шайба, контргайка и наживлена гайка, и только потом анкера с шайбой, контргайкой и гайкой, соединенные с площадкой шарнира, вставить в просверленные отверстия.
Четвертое. Установка Балконеса.
Лебедка устанавливается в последнюю очередь.
Шарниры, которые будут прикручиваться к потолку, двух видов. Первый вид имеет в наличии 2 ролика. Он устанавливается ближе к Верхней направляющей. Второй вид шарниров имеет по одному ролику. Он устанавливается дальше от Верхней направляющей.
Берете, два шарнира которые с одним роликом. У анкеров откручиваете гайку, снимаете шайбу и контргайку. Потом анкера вставляете в отверстия площадки шарнира, одеваете шайбы, контргайки и слегка накручиваете гайки. После того, как шарниры соединены с анкерами, аккуратно вставляйте анкера в отверстия. Плоскогубцами, придерживая резьбу анкера, закручивайте гайку. Когда 2 дальних шарнира установлены, к потолку тем же способом крепятся 2 ближних шарнира с 2-мя роликами.
К площадке Верхней направляющей в той же последовательности крепятся 2 анкера. И так же вставляются в отверстия и закручиваются.
Лебедка крепится 3-мя анкерами, которые будут закручиваться крестовой отверткой. Эти анкера сперва разбираются и шурупы вставляются в отверстия крепления лебедки. После этого они собираются. Анкера лебедки аккуратно вставляются в отверстия, и когда лебедка плотно прижата к стене, закручиваются. После этого собираются перекладины. Одна перекладина будет состоять из 3-ех частей, другая из 2-ух. Перекладины собираются следующим образом. К соединителю трубок с двух концов слегка накручиваются 2 пластмассовых гайки по одной с каждого края. (Каждая гайка имеет разрез, так как по мере накручивания она должна расширяться.) Далее одну сторону соединителя, с наживленной на ней гайкой, вставляют в трубку до середины соединителя. Потом вторую трубку одевают на другую честь соединителя, на которой тоже наживлена гайка, и сдавливают одна трубка к другой. Когда трубки сошлись, их начинают вращать правую по часовой стрелке, а левую против часовой стрелки. Это необходимо сделать, для того чтобы гайки накрутились и закрепили соединитель. Так необходимо собрать две перекладины одну из трех частей, а другую из двух.
Необходимо размотать моток тросика. Будет два отрезка.
Один кончик тросика вставляется в правый ролик в правую бороздку верхней направляющей, другой кончик, в левую бороздку этой же направляющей. Другой тросик тем же способом вставляется в другой ролик. От каждого ролика будет отходить сложенный пополам тросик. Одни концы тросика должны быть длиннее других, так как они будут проходить через верхние ролики ближних шарниров, а далее они должны будут проходить через ролики дальних шарниров, и свисать до нужного расстояния нижнего положения перекладины. Другие, короткие концы тросиков пропустить через ролики ближних шарниров. После этого кончик тросика продеть в отверстие в середине звездочки (верхней декоративной площадки), потом продеть в отверстие в середине специального болта и этим болтом прикрутить звездочку к шарниру.
Перекладина крепится к тросику через специальные кольца.
В каждом кольце есть по два отверстия, одно отверстие с резьбой в котором вкручен винт, другое сквозное. Если это отверстие просверлено не до конца, уберите остатки металла. Для того чтобы вам отмерить необходимую длину тросиков, которые должны свисать от потолочных шарниров, вам необходимо измерить расстояние от лебедки до верхней направляющей, это и будет длина всех четырех тросиков. Оставьте нужную длину у всех четырех тросиков, а лишнее отрежьте. К каждому концу тросика прикрепите кольцо. Способ крепления: проденьте в в специальное отверстие кончик тросика поверните его к верху и еще раз проденьте в тоже отверстие, после закрутите винт. В нижней части отверстия кончик тросика должен выходить на 3 или 4 мм.
Вставьте трубки в кольца, выровняйте их параллельно полу.
Оттяните согнутый тросик который находится в роликах верхней направляющей и вставьте его в крепления тросиков выходящих из ледедки. Если есть необходимость, то можно одеть держатели для плечиков. Сдавливаете 2 конца держателя и одеваете на трубку. Разжимание держателя в разные стороны приводит к его поломке.
Аккуратно наденьте на края трубок пластмассовые заглушки, не сломайте их.
Примечание. В случае если будет слышен скрип при работе Балконеса, необходимо натереть парафином участки тросиков, которые проходят через ролики в шарнирах и верхней направляющей. (Для этого можно использовать обычную парафиновую свечу).
Лебедка. Верхняя направляющая.

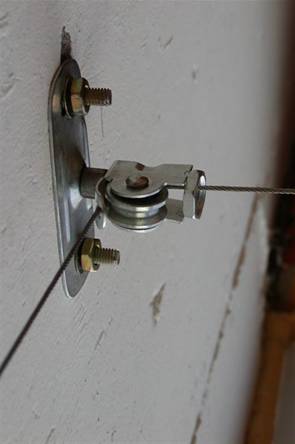

Шарнир с одним роликом.

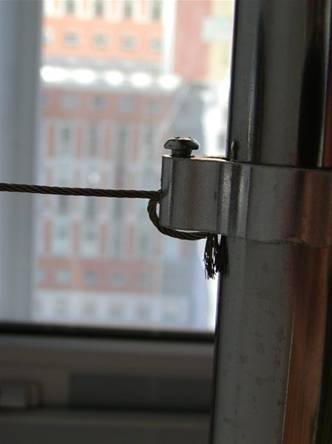

Соединение тросика со специальным кольцом.
Шарнир с одним роликом, верхняя декоративная площадка и специальный болт с отверстием

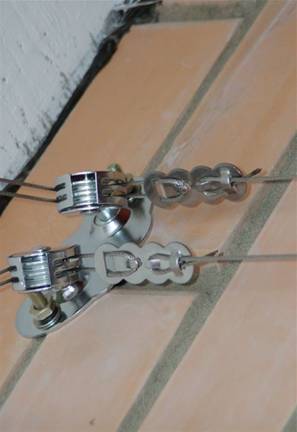

Шарнир с двумя роликами
Балконес изготовлен по заказу компании «Востокинторг».
Адрес : Московская область, г. Одинцово, Можайское шоссе
Гарантия
· Гарантийные обязательства охватывают любые заводские дефекты в течение 12 месяцев со дня продажи изделия и включают в себя бесплатную замену неисправных деталей и работу по устранению заводского дефекта.
· Гарантийный ремонт производится в сервисном центре (при предъявлении заполненного гарантийного талона только в период гарантийного срока. При отсутствии заполненного гарантийного талона срок выполнения гарантийного ремонта исчисляется со дня изготовления товара согласно ст. 19 Закона РФ «О защите прав потребителя».
· Условия гарантии не предусматривают периодическое техническое обслуживание, установку и настройку изделия на дому у владельца.
· Срок службы Балконеса не менее 5 лет.
· Вес влажного белья для сушки не должен превышать 15 кг.
