Серия 6090 лазерно-гравировальных машин

SC HX-6090/SE HX-6090

SC HX-6090/SE HX-6090

cерия 6090 лазерно-гравировальных машин имеет рабочий стол 600х900 мм и оборудована механическим подъемником рабочего стола, что позволяет увеличить толщину обрабатываемого материала до 280 мм.

Описание

Машины имеют автоматизированный контроль и высокую точность изготовления продукции. Широко применяются в изготовлении печатей, штампов, POS-материалов, подарочной, сувенирной, рекламной продукции т. д.

Эти модели совмещают в себе две функции: быстрая резка и точная гравировка. Стол размером 600х900 мм с возможностью протяжки позволяет резать достаточно крупные изделия и при этом наносить на них гравировку с хорошей четкостью, минимальный размер гравировки букв 1,5х1,5 мм.

На данных моделях мощность трубки составляет 60 W, что позволяет резать материал большой толщины(акрил 25 мм) за 1 проход.

Машины оборудованы ЖК дисплеем с клавиатурой, а так же имеет USB порт, это позволяет управлять машиной как с компьютера, так и с клавиатуры.

Встроенная память машины может хранить в себе рабочие файлы, которые отображаются на экране машины. В программе Laser Cut 5.0 должен настраиваться процесс резки и гравировки и их последовательность.

Машины снабжены подъемно-опускающейся платформой (Серия SC=160мм SE=280мм). Это позволяет загружать в машину материалы большой толщины, например, объемные детали, плиты камня, а так же позволяет устанавливать в машину устройство для гравировки на цилиндрических поверхностях(гравировка на цилиндрах, трубах, стаканах, бутылках, при этом нет необходимости выливать из бутылок жидкость, жидкость не меняет своих свойств).

При разработке конструкции машины была предусмотрена возможность разборки машины на две части(верхнюю и нижнюю), для удобства обслуживания предусмотрены съемные окна и дверцы, что делает возможным замену лазерной трубки на более мощную(80W, 120W )

Лазерные машины и навесное оборудование работает от 220 W.

Машины оборудованы подсветкой рабочей части.

На крышке машины установлено затонированное стекло, защищающее от лазерного излучения.

Модель	НХ-6090 SC	НХ-6090 SЕ
Мощность лазера, Вт	60	60
Рабочая поверхность, мм	600х900	600х900
Мощность, Вт	1200	1200
Тип лазера	CO2 Лазерная трубка	CO2 Лазерная трубка
Режим управления	шаговый двигатель	шаговый двигатель
Регулировка мощности лазера	аппаратное, программное	аппаратное, программное
Глубина резки (акрил), мм	0-25	0-25
Скорость гравировки, мм/с	0-860	0-860
Скорость резки, мм/с	0-600	0-600
Точность позиционирования, мм	<0.015	<0.015
Минимальный размер гравирования букв, мм	буква кирилицы:1,5х1,5	буква кирилицы:1,5х1,5
Поддерживаемое программное обеспечение	ArtCut, CorelDraw, PhotoShop, AutoCAD, LaserCut 5.0	ArtCut, CorelDraw, PhotoShop, AutoCAD, LaserCut 5.0
Поддерживаемые графические форматы	PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO	PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO
Интерфейс	USB	USB
Гравирование цилиндрических поверхностей	да, необходимо дополнительное приспособление	да, необходимо дополнительное приспособление
Водяное охлаждение	да	да
Максимальная толщина материала, мм	160 (с подъемным механизмом)	280 (с подъемным механизмом)
Срок службы лазерной трубки (100% мощности), ч	1500	1500
Электропитание	220V±10% 50HZ	220V±10% 50HZ
Размер машины, мм	1400х1015х1150	1400х1015х1150
Размер машины в упаковке, мм	1530х1145х1335	1530х1145х1335
Масса нетто, кг	250	250
Масса брутто, кг	320	320
Дополнительное оборудование	система охлаждения, устройство для гравировки на цилиндрических поверхностях	система охлаждения, устройство для гравировки на цилиндрических поверхностях

Оптическая система

Оптическая система лазерной машины состоит из лазерной трубки, трех отражающих зеркал и одной фокусирующей линзы.

Лазерная трубка заряжена смесью газов СO2-N2-He, имеет максимальную мощность 60 Вт и длину волны 10,6 мкм. В лазерно-гравировальной машине используются три линзы отражения и одна фокусная линза. Линзы отражения закреплены на первой, второй стойке и лазерной головке. Лазерный луч формируется в лазерной трубке, отражается от неподвижно стоящей отражающей линзы, затем от линзы, движущейся по оси Y и попадает в линзу, находящуюся в лазерной головке. Отражаясь от нее, луч лазера проходит через фокусирующую линзу и попадает на материал. При воздействии луча лазера на материал происходит плавление или испарение материала.(технологии)

Фокусирующая линза, используемая на данных моделях лазерных машин имеет фокусное расстояние 50 мм. Для того, чтобы получить максимальную мощность от лазерной трубки, лазерный луч должен проходить через центры отражающих зеркал и попадать точно в центр фокусирующей линзы. Это основной принцип настройки оптической системы лазерной машины.

Оптическая система лазерного оборудования боится грязи. Для долгой и надежной работы лазерной машины необходимо перед каждой рабочей сменой протирать линзы специальным раствором.

Отражатели закреплены тремя винтами с пружинами. Монтаж проводить аккуратно, не касаясь поверхностей линз. Фокусная линза установлена внутри лазерной головки с помощью кольца и резиновой прокладки. Для ее установки необходимо снять лазерную головку. Аккуратно вставить линзу, не трогая ее поверхность и не царапая, потом резиновую прокладку и закрепить с помощью кольца. При установке линзу необходимо положить выпуклой стороной вниз. Отражающие линзы настраиваются с помощью трех болтов, расположенных сзади. Отражающая и фокусирующая линзы в лазерной головке не нуждаются в настройке.

Механическая часть

Серия SC СерияSE

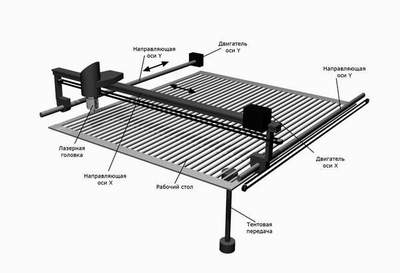

Механическая часть лазерных машин состоит из шаговых двигателей, зубчатых ременных передач, червячной передачи и линейных направляющих. Собранная воедино она составляет координатный стол лазерной машины. Управление механической системой лазерного оборудования происходит как с машины, так и с компьютера. При подаче импульсов на микрошаговый двигатель происходит его вращение на определенный градус, и через ременную передачу происходит перемещение по оси. Вращательное движение шагового двигателя через зубчатый шкив передается ремню или червячной передаче для преобразования в поступательное.

Высокопрочные ремни обеспечивают высокие скорости перемещения головки и высокую точность при лазерной гравировке и лазерной резке. Стальные закаленные направляющие и блоки с закрытыми подшипниками не требуют специального обслуживания и обеспечивают надежную и стабильную работу машины.

Подъем и опускание стола лазерной машины происходит путем передачи вращательного движения от электродвигателя на винтовую передачу. В лазерных машинах серии SE координатный стол опускается на 280 мм, а в серии SC – на 160 мм. Во избежание поломки механизма установлены концевые датчики.

Во все передаточные механизмы механической части запрессованы подшипники качения, это увеличивает срок службы лазерной машины.

В лазерных машинах установлены механизмы натяжения ремней.

На моделях серии SE лазерных-гравировальных машин для перемещения по направляющим установлены рельсовые линейные направляющие, на моделях серии SC установлена комбинированная система, для движения по оси X-рельсовые направляющие, по оси Y– цилиндрические направляющие. Подробнее о направляющих в статье раздела Технологии.

На лазерном оборудовании установлены направляющие тайваньского производства компании АМТ.

Для продления срока службы направляющих и подшипниковых пар на лазерных машинах установлены масленки для смазки.

Электрическая часть

Лазерная машина работает от сети 220V, возможно подключение к сети 110V. Для защиты лазерной машины от скачков напряжения используется предохранитель.

Электрическая схема лазерного оборудования состоит из блоков высокого напряжения лазерной трубки, блоков питания и управления шаговым двигателем, блока питания, материнской платы. Кроме того, предусмотрена защита человека и лазерной машины(заземление). Концы лазерной трубки припаяны к проводам блока высокого напряжения и должны быть обязательно заизолированы! Напряжение, подаваемое на лазерную трубку – 26000 V.

Всем процессом работы лазерного оборудования управляет материнская плата, которая подключается к компьютеру.

При выполнении различных работ мощность лазера используется не на 100%. Например, при резке акрила она составляет примерно 80% от номинальной мощности. Это увеличивает срок службы лазерной трубки.

Общая потребляемая мощность лазерной машины составляет 2 КВт. Материнская плата лазерной машины очень чувствительна к скачкам напряжения, при сборке машины необходимо установить стабилизатор напряжения 3 КВт, а так же заземлить(это необходимо для продления срока службы лазерной машины и безопасной работы оператора).

Программное обеспечение

В комплекте с лазерной машиной идет диск со специально разработанной программой LaserCut5 и ключом защиты, без которого программное обеспечение не работает. Программа может устанавливаться как отдельно, так и встраиваться в программы Corel Draw(11, 12, 13 версии) и Auto Cad (все версии до 2006 г).

Файлы для работы можно создавать как в самой программе, так и импортировать. Данная программа имеет возможность импорта как векторных(Corel Draw, Auto Cad), так и растровых(PLT, DXF, BMP, JPG, GIF, PNG, WMF, ICO) файлов.

Для каждого отдельного вектора или группы векторов можно применять различные настройки машины. Программа позволяет выделять каждый вектор или группу векторов файла и в отдельности на каждый из них задавать свои параметры и режимы(гравировка, резка, мощность, скорость), после чего файл загружается в память машины.

Данная программа позволяет в один заход производить лазерную резку и гравировку материала.

Программа позволяет задавать точку начала обработки материала на рабочем столе лазерной машины, направление обработки и последовательность действий.

В программе имеется режим симуляции, который позволяет на экране монитора увидеть, как лазерная машина будет обрабатывать подготовленный материал.

Программа позволяет рассчитать реальное время, затрачиваемое на выполнение работы.

Так же программа выполняет множество других функций, которые описаны в инструкции, прилагающейся к машине.

При установке на ПК требует 12 МБ памяти жесткого диска, работает в операционной системе Windows.

Комплектация

лазерно-гравировальная машина; лазерная трубка; программное обеспечение LaserCut 5.0, встраиваемое с Corel Draw, Auto Cad с электронным ключом; дымосос с гибкими шлангами; водяная помпа; воздушный компрессор; стол из алюминия; инструкция по установке оборудования и работе с программным обеспечением; комплект ключей для сборки и настройки машины.
