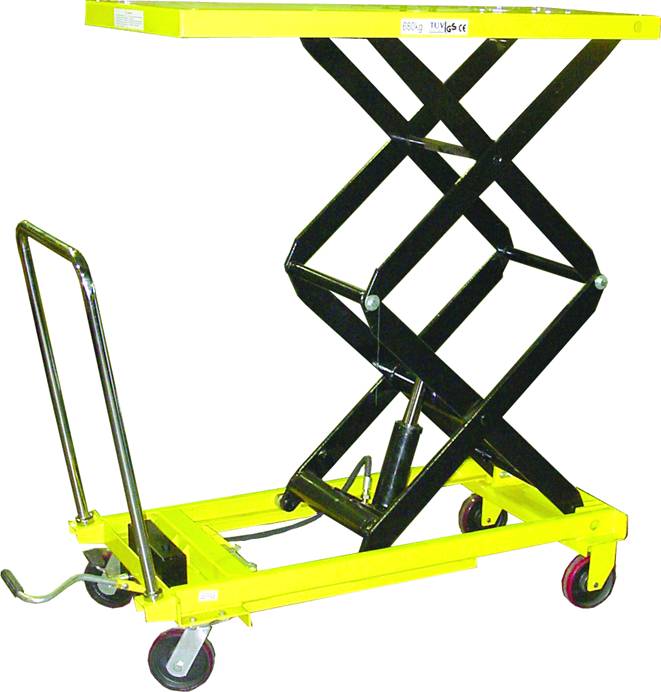

СТОЛ ПОДЪЕМНЫЙ
LTH-680F
Инструкция по эксплуатации
передвижного подъемного стола Unilift
Модель LTH-680F
Модель | LTH-680F |
Грузоподъёмность | 680 кг |
Максимальная высота подъёма | 1500 мм |
Минимальная высота стола | 455 мм |
Размеры стола | 1200 x 600 x 40 мм |
Высота ручки | 1000 мм |
Общая длина | 1510 мм |
Качков ножной педали до максимальной высоты | 35 |
Диаметр колеса | 150 мм |
Вес | 185 кг |
Выражаем Вам искреннюю признательность за доверие к качеству ручных гидравлических подъемных столов Unilift. Многолетний опыт и применение уникальных технических новшеств при производстве подъемных столов, разработанных нашей компанией, позволяют считать их отличными помощниками в работе. Настоятельно рекомендуем перед началом эксплуатации подъемного стола внимательно ознакомиться с данной инструкцией, которая поможет Вам правильно обращаться с ним.
Внимание
Не допускается перегрузка подъемного стола; нагрузка на стол не должна превышать обозначенную грузоподъемность (для данной модели – 680 кг). При работе стола не допускается сидеть или стоять на его рабочей поверхности. Запрещается помещать руки или ноги под опускающуюся поверхность стола. Во избежание перемещения тележки подъемного стола, при загрузке и разгрузке, убедитесь, что он установлен на тормоз. Загружайте стол параллельно сторонам подъемной платформы и так, чтобы груз был равномерно распределен по поверхности стола. Запрещается перемещать стол при погрузке и разгрузке. Подъемный стол разрешается эксплуатировать только на ровной и твердой поверхности; также строго запрещается перемещать стол по наклонной поверхности. При помещении груза на подъемную платформу стола, убедитесь, что его вес соответствует заявленной грузоподъемности стола; более того груз следует аккуратно класть на поверхность стола. (Предохранительный клапан действует только при подъеме стола. В том случае, если передвижной подъемный стол загружается избыточным весом для подъема, предохранительный клапан не сработает, и поэтому подъемный стол будет поврежден и не будет работать надлежащим образом). При опускании следует контролировать разгрузочный клапан так, чтобы платформа подъемного стола опускалась медленно. При резком опускании загруженной платформы стола даже на несколько сантиметров, нагрузка на основные элементы стола будет в несколько раз больше реальной, что повлечет за собой серьезные повреждения элементов стола и, следовательно, приведет к выходу его из строя.Работа
Ремонт и обслуживание
Ремонт и обслуживание подъемного стола следует проводить для продления срока его службы и обеспечения безопасности. Перед началом работы проведите следующую проверку.
Различные части передвижного подъемного стола не изогнуты и не деформированы. Проверьте тормоза на наличие дефектов, а колеса на наличие износа. Проверьте гидравлическую систему на наличие течи. Перед началом эксплуатации смажьте все трущиеся элементы подъемного стола. При обнаружении дефектов, их устранение следует провести немедленно до продолжения работы с подъемным столом. Заменяйте гидравлическое масло каждые 12 месяцев; выбирайте следующие марки гидравлических масел или любые другие с похожими свойствами в соответствии с климатическими условиями в различных регионах.а) YBN32 применяется при температурах эксплуатации от -10 ˚С до +40 ˚С.
б) YCN32 применяется при температурах эксплуатации от -20 ˚С до +40 ˚С.

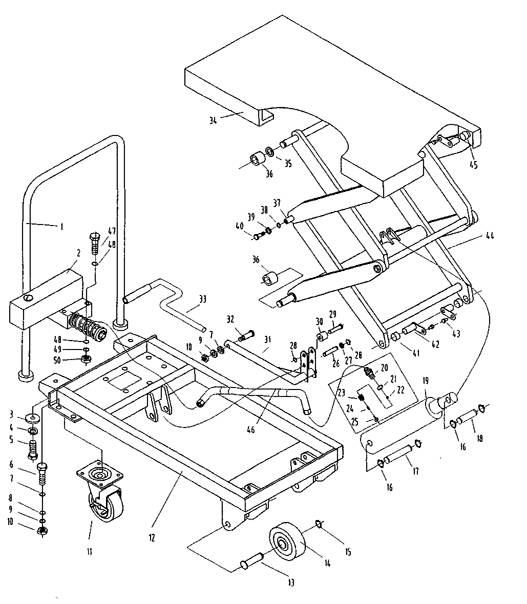

Перечень запасных частей передвижного подъемного стола модель LTH-680F | |||||
Поз. | Название | Кол-во | Поз. | Название | Кол-во |
1 | Рукоятка | 1 | 26 | Шпиндель | 1 |
2 | Насос | 1 | 27 | Шайба | 2 |
3 | Шайба | 2 | 28 | Запорное кольцо | 2 |
4 | Шайба | 2 | 29 | Штифт | 1 |
5 | Винт | 2 | 30 | Ролик | 1 |
6 | Винт | 8 | 31 | Соединительный рычаг | 1 |
7 | Шайба | 9 | 32 | Винт | 1 |
8 | Шайба | 8 | 33 | Рычаг педали | 1 |
9 | Шайба | 9 | 34 | Стол | 1 |
10 | Гайка | 9 | 35 | Шайба | 2 |
11 | Универсальное колесо | 2 | 36 | Ролик | 4 |
12 | Рамка | 1 | 37 | Шпиндель | 2 |
13 | Шпиндель | 2 | 38 | Шайба | 4 |
14 | Колесо | 2 | 39 | Шайба | 4 |
15 | Уплотнительное кольцо | 2 | 40 | Винт | 4 |
16 | Уплотнительное кольцо | 4 | 41 | Втулка | 4 |
17 | Штифт | 1 | 42 | L-образный штифт | 4 |
18 | Штифт | 1 | 43 | Винт | 4 |
19 | Цилиндр | 1 | 44 | Коромысло | 1 |
20 | Штуцер | 1 | 45 | Втулка | 2 |
21 | Медная шайба | 1 | 46 | Соединитель | 1 |
22 | Гайка | 1 | 47 | Винт | 4 |
23 | Стравливающий клапан | 1 | 48 | Шайба | 8 |
24 | Пружина | 1 | 49 | Контргайка | 4 |
25 | Стержень клапана | 1 | 50 | Гайка | 4 |
Перечень запасных частей передвижного подъемного стола модель LTH-680F | |||||

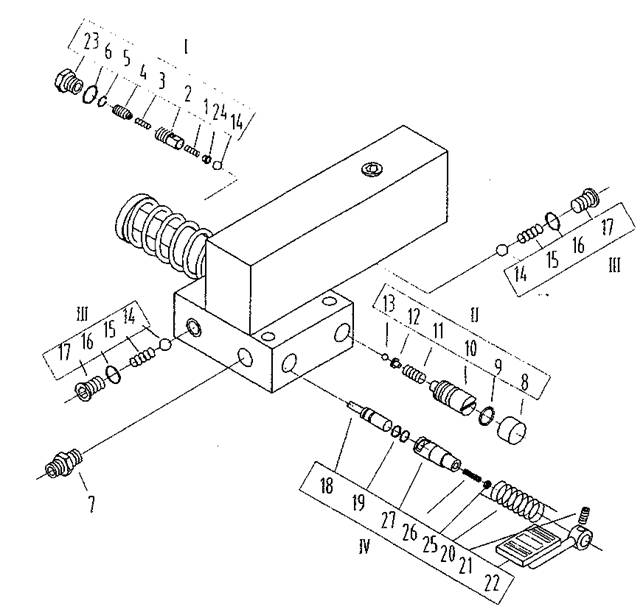

Поз. | Название | Кол-во | Поз. | Название | Кол-во |
1 | Пружина | 1 | 13 | Стальной шарик | 1 |
2 | Узел клапана | 1 | 14 | Стальной шарик | 3 |
3 | Пружина | 1 | 15 | Пружина | 2 |
4 | Клапан | 1 | 16 | Медная шайба | 2 |
5 | Запорное кольцо | 1 | 17 | Винт | 2 |
6 | Медная шайба | 1 | 18 | Штифт клапана | 1 |
7 | Штуцер | 1 | 19 | Уплотнительное кольцо | 2 |
8 | Медное кольцо | 1 | 20 | Пружина | 1 |
9 | Уплотнительное кольцо | 1 | 21 | Винт | 1 |
10 | Регулировочный винт | 1 | 22 | Рычаг педали | 1 |
11 | Пружина | 1 | 23 | Винт | 1 |
12 | Седло пружины | 1 | 24 | Седло пружины | 1 |
25 | Гайка | 1 | |||
26 | Винт | 1 | |||
27 | Гильза | 1 |
