Разрыв Гурбан-Булаг


\

Фиг. 97. Разрыв Гурбан-Булаг на участке 44. Уступ взброса высотой 5,2 м, пересекающего долину небольшого оврага. Вид на север. При картировании участка мы не отразили детали глубокого современ­ного вреза, видного в центре снимка. Молнара 19 августа 1994 г.

Фиг. 98. Характер деформации на участке 45 в

южном подножии гор Улдзийт (см. вкладку). Уступ высотой около 2 м, пересекающий конус выно­са небольшого сайра. Вид на север. Молнара 20 августа 1994 г.


Фиг. 99. Блок-диаграмма участка 46 видом на СЗ 208° под углом 15° к горизонту.

Оценку смещения см. на фиг. А46.

Фиг. 100. Аэрофотоснимок M-649-2/VIII/58-2558, показывающий отрезок разрыва, пересекающего вершинное плато Их-Богд и спускающегося в ам

Битут (за западной рамкой снимка). Тектоническая природа этой деформации наиболее ясна. Белый кружок показывает место, откуда сделана фотогра­фия на фиг. 101, а.




Фиг. 101. Виды разрыва, изображенного на фиг. 100. а — громадная трещина растяжения с вертикальным смещением до 2,5 м и зиянием 2-2,5 м, вскрывающая под 1,5-метровым делювиальным чехлом коренные породы (гранодиориты) и падающая на юг под углом 70°. Вид на восток. Курушина 17 сентября 1958 г. б - вид на северо-запад того же разрыва, но несколько дальше к юго-востоку. Р. Курушин стоит на северо-восточном кры­ле, поднятом здесь не более чем на 2 м. Обратите вни­мание на ровную поверхность вершинного плато Их-Богд на горизонте. Молнара 24 августа 1993 г. в — юго-восточное продолжение зоны нарушений, показанной на а к б, у бровки левого склона долины р. Ичэту-гол. Вид на северо-запад уступа с обращенным на север фасом высотой до 1 м (молоток слева для масштаба). Курушина 15 сентября 1958 г.

НЕ нашли? Не то? Что вы ищете?




Фиг. 102. Сдвиговая зона на вершинном плато Их-Богд, параллельная показанным на фиг. 100, 101. а — вид на северо-запад слагающих сдвиговую зону кротовин, высотой не более 1 м. 6 — детали строения кротовины на горизонте района, изображенного на а [Флоренсов, Солоненко, 1963. Фиг. 143]. Курушина 15 сентября 1958г.

Фиг. 103. Гигантская вторичная деформация верховьях долины Битут (структура Битут). Вид на запад-северо-запад. Фото 16 сентября 1958 г. [Лукьянов, 1965. Фиг. 26].

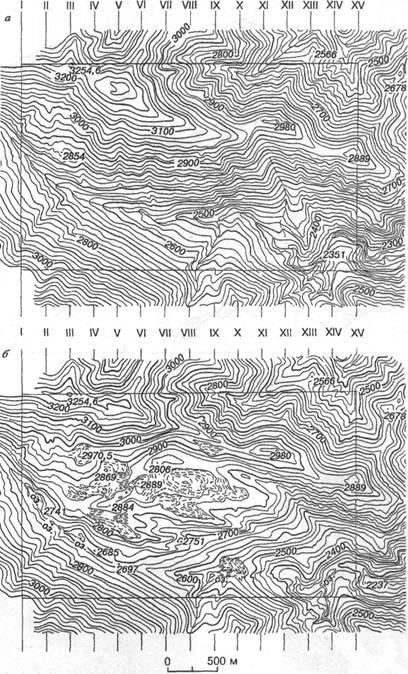

Фиг. 104. Карты рельефа участка долины Битут, построенные фотограмметрическим способом по аэро­фотоснимкам 1949 г. до Гоби-Алтайского землетрясения м-ба ~1:50000 (а) и 1958 г. после землетрясения м-ба

~1:25000 (б).

Сплошные горизонтали проведены через 25 м, дополнительные (пунктирные) - через 5 м. На обеих картах идентичным

прямоугольником очерчен участок, объемы которого выше 2250 м над у. м. до и после землетрясения сопоставляются в

табл. 2. Римскими цифрами обозначены номера профилей, приведенных на фиг. 106 и в табл. 2.

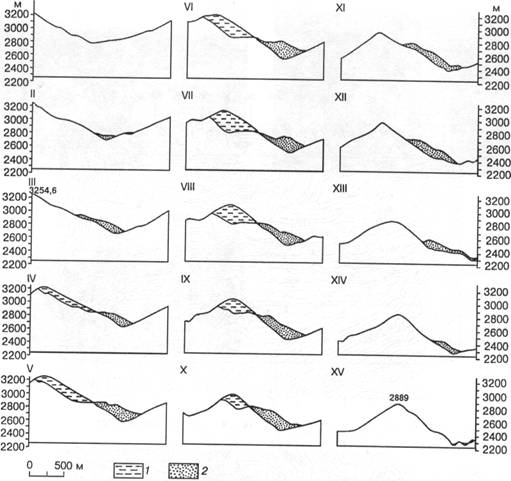

Фиг. 105. Поперечные профили через прямоугольный участок, выделенный на фиг. 104.

1 - площадь поперечного сечения смещенной части горного отрога, 2 - площадь поперечного сечения аккумулирован­ной в долине массы пород.

Фиг. 106. Аэрофотоснимок M-649-2/VIII/58-2424 участка юго-западного склона массива Их-Вогд (см. вкладку), показывающий предположительно по­верхностную деформацию интенсивно расчленен­ного склона.

Обратите внимание на эффектный разрыв северо­западного простирания, пересекающий плоские водоразделы в верхней части снимка, и другие разрывы, рассеянные по снимку юго-западнее (отмечены стрелками).

Фиг. 107. Фотосхема аэроснимков M-649-28/VI/58-360 и -361 предположительно вторичного разрыва

на южной окраине вершинного плато Их-Богд. С помощью фотограмметрии и -ненко [1963. С. 350] оценили величину опускания южного крыла по отмеченной стрелками зоне растяжения в 10,7 м.
