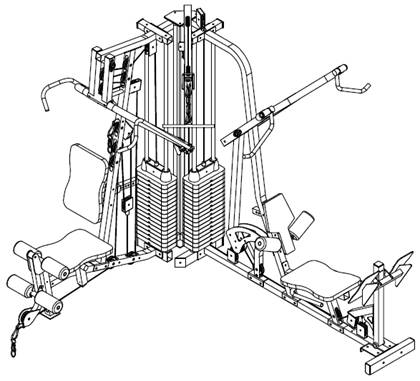

Инструкция

Содержание

Содержание..................................................................................................................... 1

Предупреждение............................................................................................................. 1

Руководство по сборке...........................................................................................

Изображение в разобранном виде.............................................................................. 15

Список запчастей.................................................................................................

Ежедневное обслуживание......................................................................................... 18

Предупреждение

1.  Перед выполнением упражнений просьба проверить надежность затяжки болтов и соединения перекладины

2.  Не носите обувь на скользящей подошве. Не подкидывайте перекладину.

3.  В случае застопоривания набора грузов (стека), защемления троса или иных элементов тренажера, просьба устранить неисправность с привлечением посторонней помощи для предупреждения самопроизвольного падения стека.

4.  Не перегибайте трос при регулировке его длины. Время от времени проверяйте натяжение и соединение троса, в случае обнаружения неисправности обратитесь к специалистам службы технической поддержки.

5.  При выполнении упражнений с нагрузкой не бросайте резко поднятый стек, т. к. при падении он может повредить остальные. Вам следует поднимать вес только в тот момент, когда рабочий вес почти соприкасается со стеком.

6.  В целях соблюдения техники безопасности и предупреждения травматизма не помещайте руки между стеком и движущимися частями

7.  Дети до 16 лет могут выполнять упражнения на тренажере только под присмотром взрослых.

8.  Лица, приступающие к занятиям на тренажере (особенно люди в пожилом возрасте, а также лица, страдающие сердечно-сосудистыми заболеваниями), должны тренироваться, учитывая свои физические возможности и в соответствии с рекомендациями врачей.

РУКОВОДСТВО ПО СБОРКЕ

1. Извлеките из ящиков все части и детали и расположите их рядом с местом установки тренажера. Упаковки с болтами расположите напротив места сборки тренажера

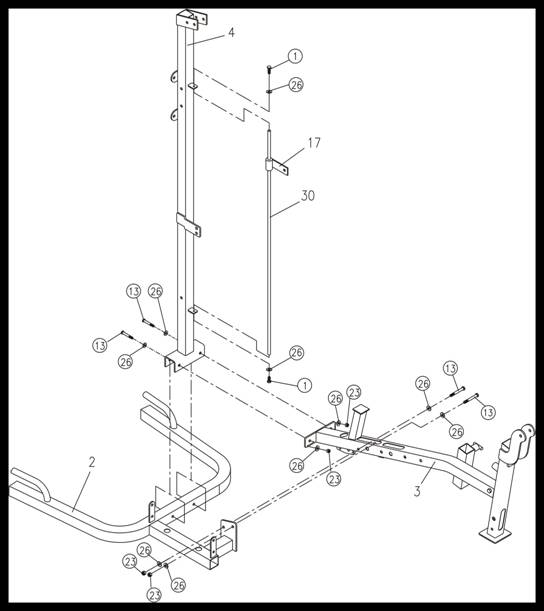

2. Разместите часть (2) в месте, где Вы хотели бы установить тренажер, затем соедините часть (3) с частью (4) при помощи болтов (M10x75 мм)(13), шайб (26) и контргаек (23). Пропустите ограничительную планку ролика (17) по направляющей II (30), соединенной с вертикальной трубой (4) болтами с шестигранными головками (M6x20 мм).

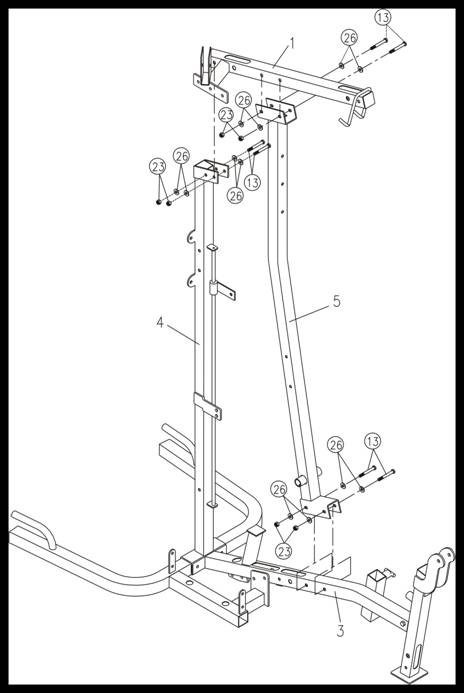

3. Соедините трубу спинки сиденья (5) с трубой рамы сиденья (3) при помощи болтов (M10x75 мм)(13) , шайб (26) и контргаек (23). Соедините трубу (1) с трубой спинки сиденья (5) и вертикальной трубой (4) при помощи болтов (M10x75 мм)(13) , шайб (26) и контргаек (23).

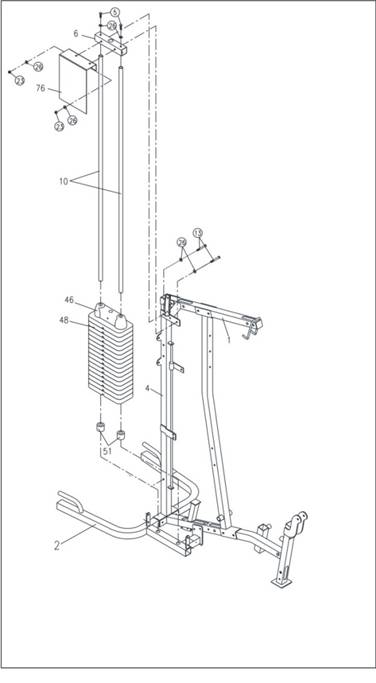

4. Установите направляющие (10) в отверстия на основании базовой рамы (2), затем переместите по ним крышки амортизаторов (51), обрезиненные веса (48) и пластиковую крышку (46). Соберите верхнюю направляющую трубу (6), закрепите ее на направляющих (10) шайбами (26) и болтами (M10x20 мм)(5). Соедините табличку со схемой упражнений (76), верхнюю направляющую трубы (6) и трубу (1) при помощи болтов (M10x75 мм)(13), шайб (26) и контргаек (23).

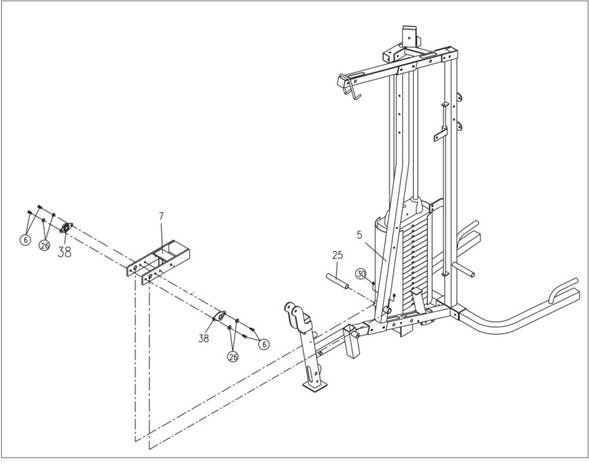

5. Соедините трубу спинки сиденья (5) и упорную поворотную раму (7) через подшипник качения (25), затяните болт с шестигранной головкой (30). Зафиксируйте основание корпуса подшипника (38), подтяните шайбы (26) и болты (M10x25 мм)(6).

6. Соедините насадку (19), трубу спинки сиденья (5) и фиксирующую рамку для роликов (26) болтами (M10x75 мм)(12), шайбами (26) и контргайками (23). Отрегулируйте насадку рычага (28), регулировочную пластину (33) и раму-насадку (19) при помощи контргайки (24) металлокерамической крышки (74).

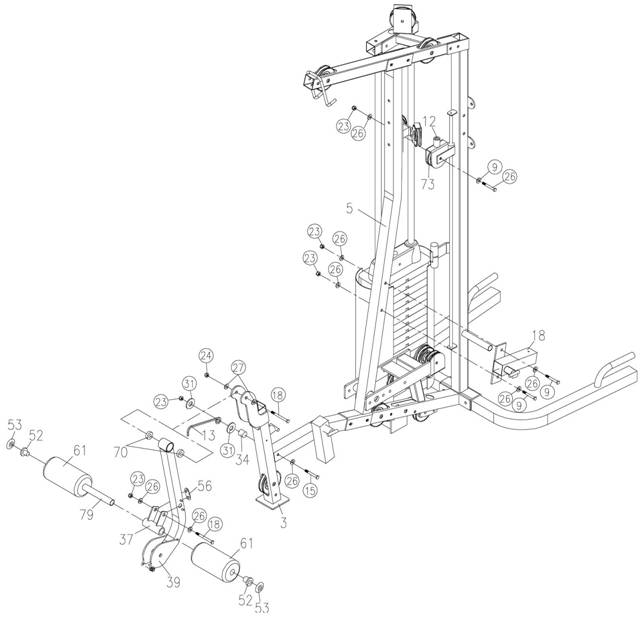

7. Соедините регулировочный крюк (13) и стальной диск (34) со стальной трубой (3) при помощи болта (M10x90 мм)(15), шайбы (26), шайб (31) и контргайки (23). Установите резиновую прокладку (56) с тыловой стороны ножной рамы (39).

Соедините трубу рамы сиденья (3) и ножную раму (39) при помощи подшипников (70), болта (M12x80 мм)(18), шайб (27) и контргайки (24). Соедините промежуточную нижнюю крышку (37) с ножной рамой (39) при помощи болта (M12x80 мм)(18), шайб (26) и контргайки (23). Проведите трубу (79) по нижней промежуточной крышке (37) и валики (61) с обоих концов трубы, блока с крышками отверстий сидения (52) и пластиковые концевые колпачки(53).

Соедините регулирующую вставку спинки сиденья (18) с трубой сиденья (5) при помощи болта (M10x50 мм)(9), шайб (26) и контргайки (23). Соедините отдельную узкую вилку для установки роликов (12), ролик (73) и пластину-ограничитель ролика (17) при помощи болта (M10x50 мм) (9), шайб (26) и контргайки (23).

8. Намотка тросов производится следующим образом:



Протяжка тросов осуществляется следующим образом: сначала тросик (67), затем тросик (63), затем тросик (64), трос (66) и последним - трос (65). См. схемы, приведенные на последующих 5 стр.

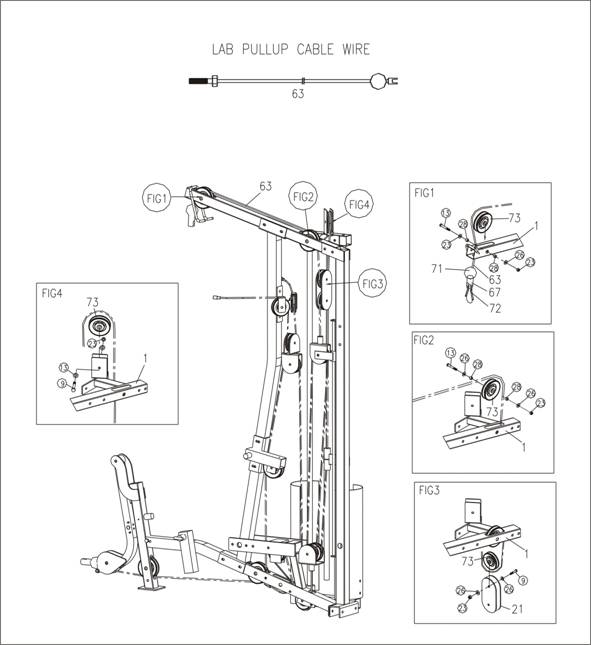

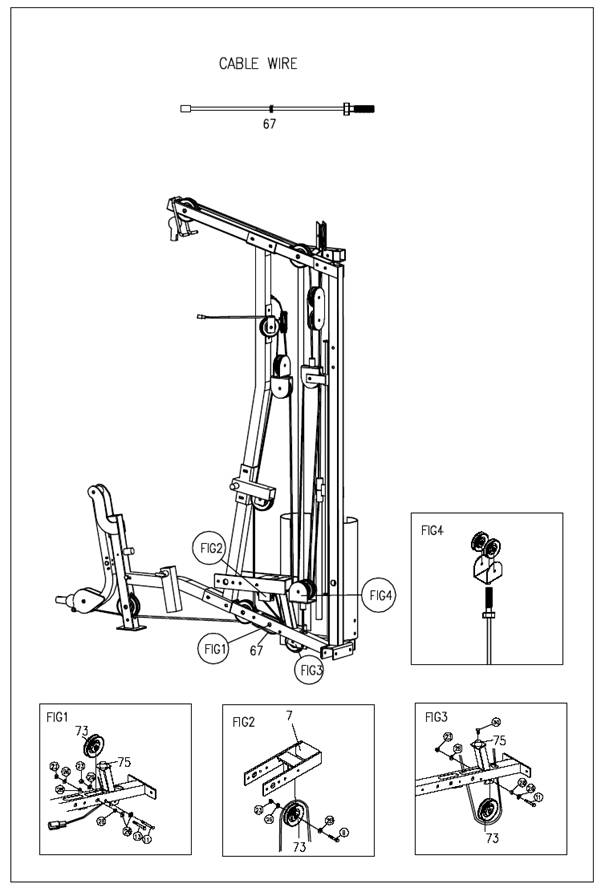

Трос 1: (см. рис. ниже)

ТРОС

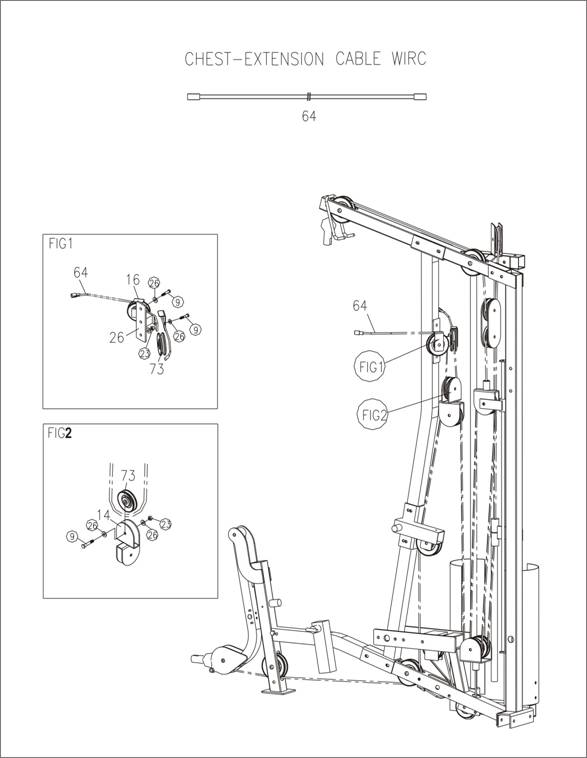

Трос 2: (см. рис. ниже)

НАТЯЖНОЙ ТРОС

Трос 3: (см. рис. ниже)

ТРОС ПОВОРОТНОЙ РАМЫ

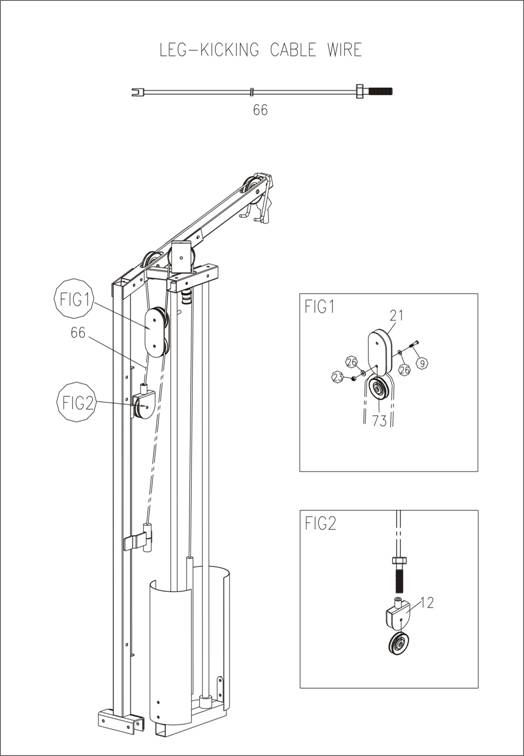

Трос 4: (см. рис. ниже)

НОЖНОЙ ТРОС

ТРОС

Трос 5: (см. рис. ниже)

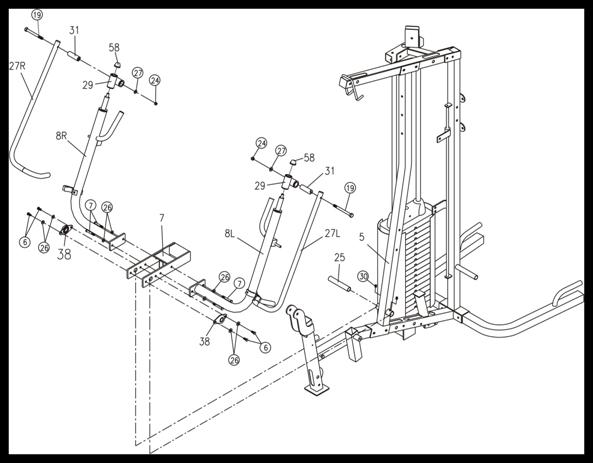

9. Соедините насадку перекладин (8R&L) с насадкой поворотной рамы (7), которая уже закреплена на трубе спинки сиденья (5) на шаге 4, при помощи шайб (26) и болта (M10x30 мм)(7). Переместите корпуса подшипников (29) по насадке перекладин (8R&L), затяните крышку гайки (58). Соедините перекладину (27R&L) и корпус подшипника (29) посредством ограничительной втулки (31), болта (M12x120 мм)(19), шайбы (27) и контргайки (24).

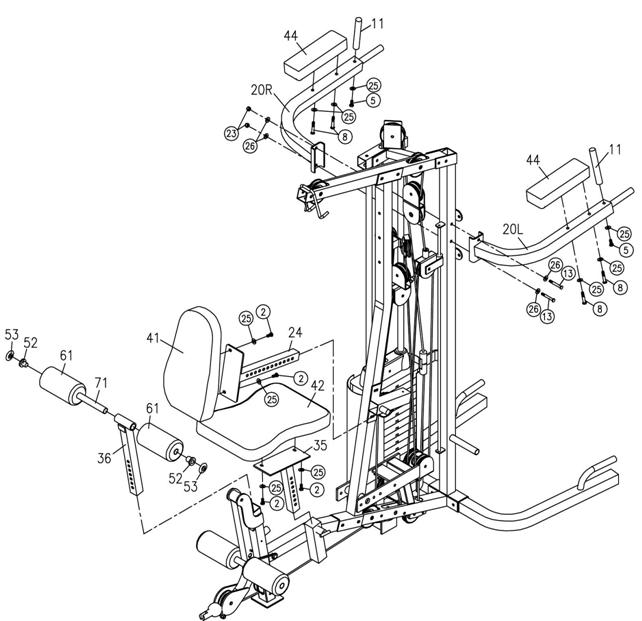

10. Соедините трубу перекладины (11) с параллельной перекладиной посредством шайбы (25) и болта (M10x20 мм)(5). Соедините их (20) с вертикальной трубой (4) при помощи болтов (M10x75 мм)(13), шайб (26) и контргаек (23).
Соедините прокладку рычага (44) с параллельной перекладиной (20) при помощи шайбы (25) и болтов (M8x70 мм)(8).

Соедините прокладку спинки (41) и регулировочную трубу спинки (24) при помощи шайбы (25) и болтов (M8x30 мм)(2), затем вставьте регулирующую трубу спинки (24) в регулирующую втулку спинки (18), зафиксируйте ее при помощи штыря (68).

Соедините регулирующую трубу спинки (35) и прокладку спинки (42) при помощи шайбы (25) и болтов (M8x30 мм)(2), затем установите регулирующую трубу спинки (35) в боковую втулку на трубе спинки (3) и зафиксируйте ее при помощи штыря (68).

Переместите трубу (79) по регулирующей трубе для ног (36), валикам (61) в оба конца трубы, закройте ее крышкой сиденья (52) и пластиковыми колпачками (53). Вставьте регулирующую трубу для ног (36) в переднюю втулку на трубе сиденья (3), зафиксируйте ее штырем (68).

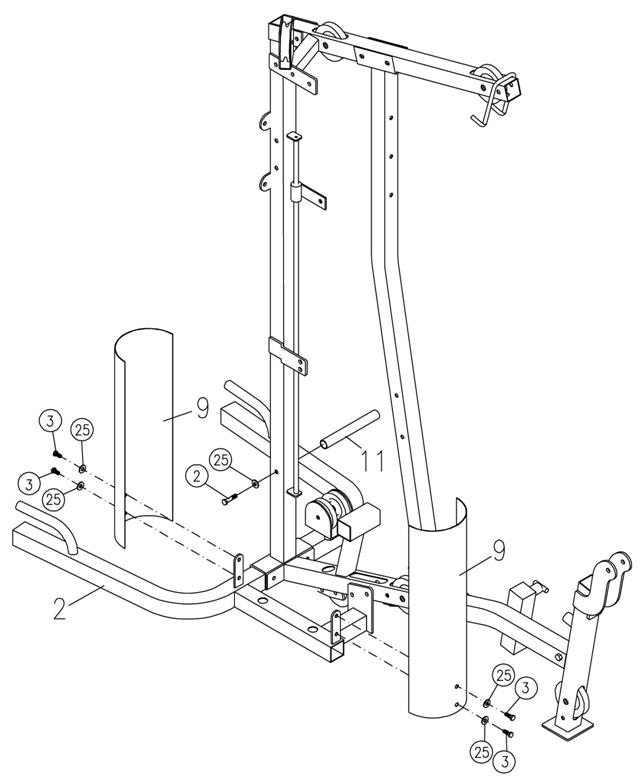

11. Соедините колпаки (9) с основной рамой (2) при помощи шайб (M8)(25) и болтов (M8x30 мм)(3). Соедините трубу перекладины (11) с вертикальной трубой (4) при помощи шайбы (M8)(25) и болта (M10x20 мм)(2).

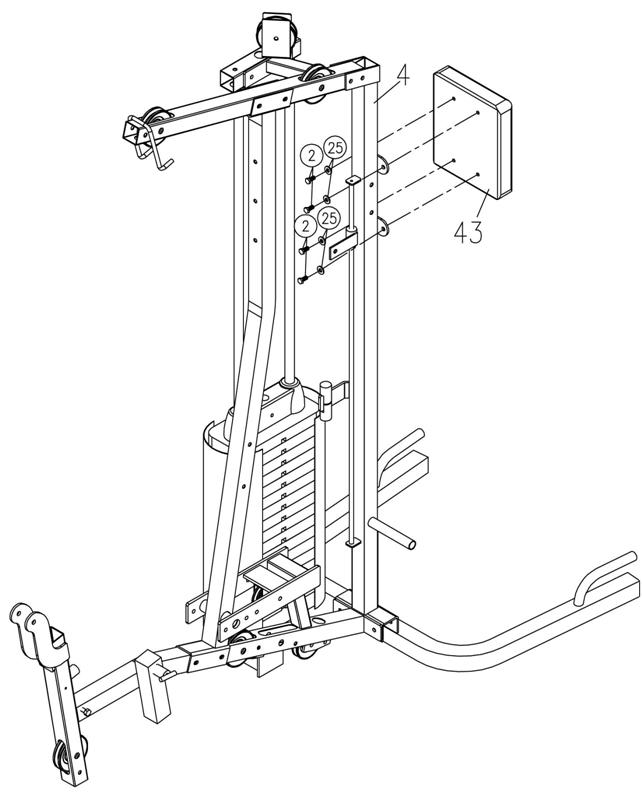

12. Соедините прокладку спинки сиденья (43) с вертикальной трубой (4) при помощи шайб (25) и болтов (M8x20 мм)(2).

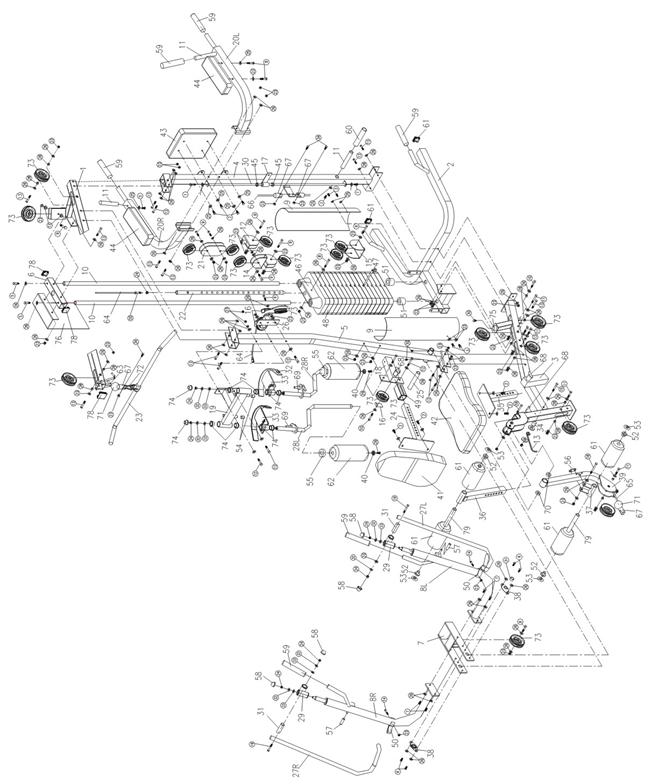

ИЗОБРАЖЕНИЕ В РАЗОБРАННОМ ВИДЕ

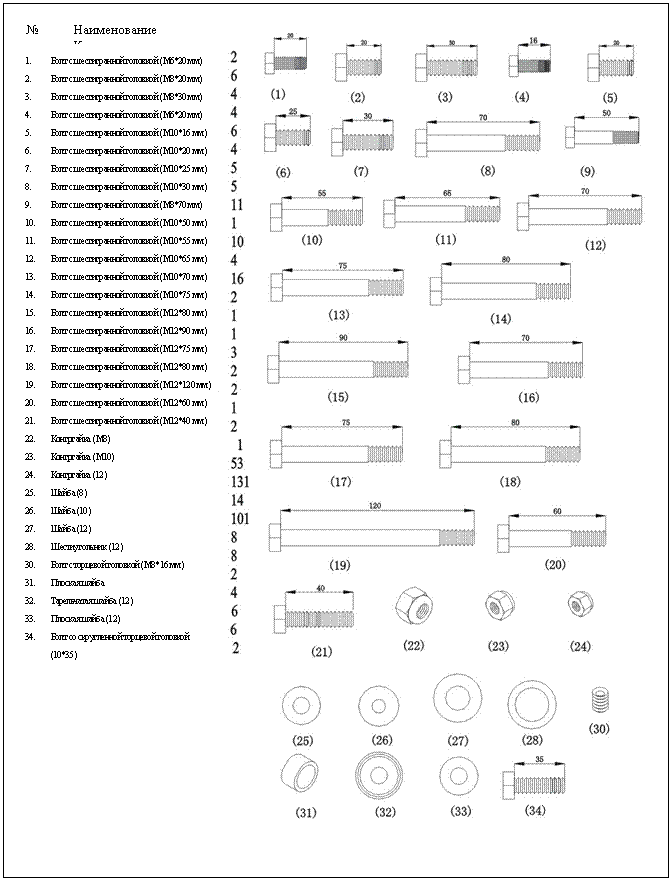

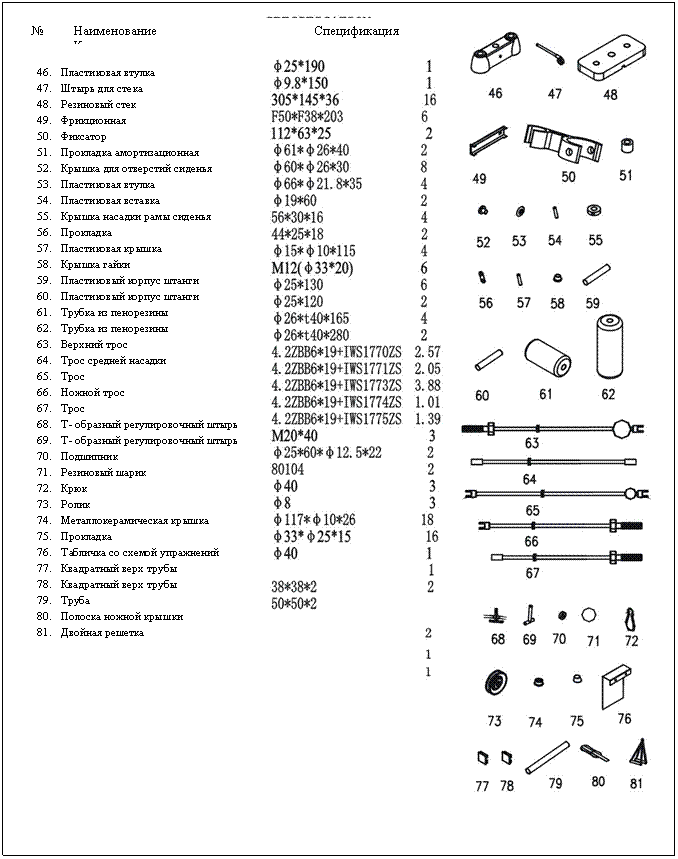

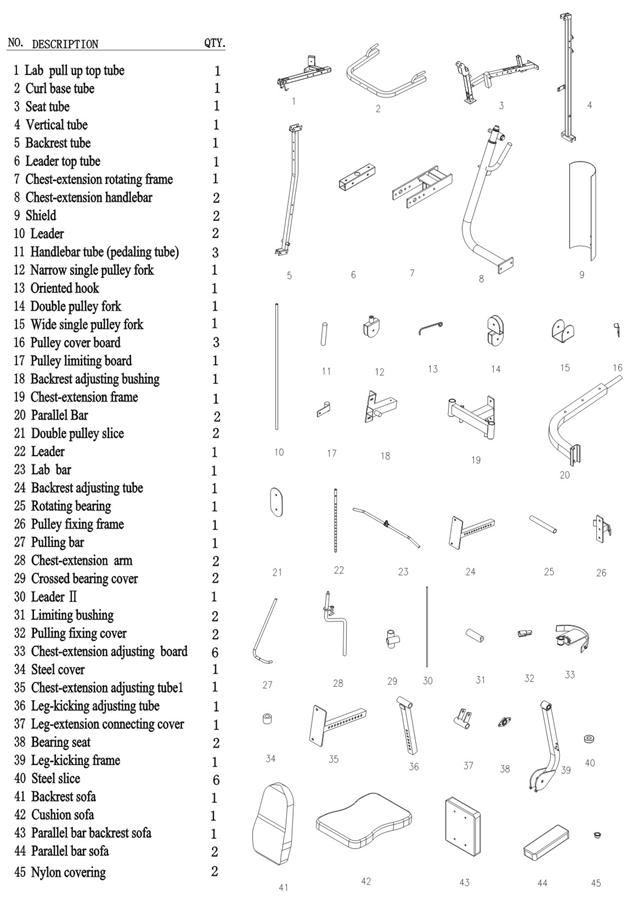

СПИСОК ЗАПЧАСТЕЙ I

СПИСОК ЗАПЧАСТЕЙ I

СПИСОК ЗАПЧАСТЕЙ III





Ящик 1 (из 4); размер ящика: 1950*270*210 мм
NO. ЧАСТИ	НАИМЕНО­ВАНИЕ	КОЛ- ВО		NO. ЧАСТИ	НАИМЕНОВАНИЕ	КОЛ- ВО
4	Вертикальная труба	1		24	Регулировочная труба спинки	1
5	Труба спинки сиденья	1		35	Насадка регулирующей трубы	1
10	Направляющая	2		36	Нижняя регулирующая труба	1
30	Направляющая II	1		28	Насадка рычага	2
22	Направляющая	1		9	Экран	2
23	Перекладина	1

Ящик 2 (из 4); размер ящика: 1280*860*210 мм
NO. ЧАСТИ	НАИМЕНО­ВАНИЕ	КОЛ- ВО		NO. ЧАСТИ	НАИМЕНОВАНИЕ	КОЛ- ВО
2	Труба основания	1		20	Параллельная перекладина	2
3	Труба сиденья	1		8	Насадка перекладины	2
76	Табличка со схемой упражнений	1		27	Перекладина	2
1	Верхняя труба	1

Ящик 3 (из 4); размер ящика: 660*350*260 мм
NO. ЧАСТИ	НАИМЕНОВАНИЕ	КОЛ-ВО		NO. ЧАСТИ	НАИМЕНОВАНИЕ	КОЛ-ВО
19	Насадка рамы	1		33/32	Регулирующая пластина /крышка ролика	2
7	Насадка поворотной рамы	1		11	Труба перекладины (нижняя труба)	3
46	Пластиковая вставка	1		18	Регулировочная втулка спинки сиденья	1
39	Ножная рама	1		51	Амортизатор	2
14	Двойная вилка для установки ролика	1		63/64/65/66/67	Трос	5
15	Широкая отдельная вилка для установки ролика	1		38	Корпус подшипника	2
21	Двойная шайба ролика	1		25	Подшипник качения	1
12	Узкая отдельная вилка для установки ролика	1		13	Крюк	1
79	труба	2		50	Защелка	2
6	Направляющая верхней трубы	1		37	Промежуточная крышка для длинной насадки	1
26	Рамка для фиксации ролика	1

Ящик 4 (из 4); размер ящика: 620*280*280 мм
NO. ЧАСТИ	НАИМЕНО­ВАНИЕ	КОЛ-ВО		NO. ЧАСТИ	НАИМЕНОВАНИЕ	КОЛ- ВО
42	Прокладка сиденья	1		61	Трубка из пенорезины	4
41	Спинка сиденья	1		81	Двойная решетка	1
43	Прокладка крышки	1		80	Полоска для ножной крышки	1
44	Прокладка рычага	2

ЕЖЕДНЕВНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Рекомендуем проводить регулярное обслуживание тренажера в соответствии с табл., приведенной ниже:

Наименование работ	Ежедневно	Еженедельно	Каждые 3 месяца
Проверить: соединительные элементы, штифтовые соединения, штифт стека	√
Провести чистку: сиденья и ковриков	√
Смазать: вращающиеся и движущиеся части			√
Проверить: затяжку болтов		√
Проверить: натяжение троса и отсутствие разрывов и потертостей		√
Смазать: подшипник и гнездо подшипника			√
