Создание сетевой инфраструктуры на базе свободного программного обеспечения. (ОС AltLinux)

Центр информационной культуры Кировского района

Лаборатория телекоммуникаций

Создание сетевой инфраструктуры на базе свободного программного обеспечения.

(ОС AltLinux)

Версия 2 от 01.01.2001г.

Дистрибутивы

Все дистрибутивы, описываемые в настоящей инструкуии, взяты с сайта www. *****. Рекомендуется скачивать последние версии дистрибутивов.

Установка серверной части

(На основе дистрибутива AltLinux SchoolServer 5.0)

В данной статье будем рассматривать только установку БЕЗ сохранения существующей ОС и информации на ПК

1.  Установить в BIOS загрузку с CD и вставить загрузочный диск.

2.  После появления меню загрузки выбрать пункт меню «Установка».

3.  Далее проследовать по всем пунктам меню. Рассмотрим только ключевые пункты:

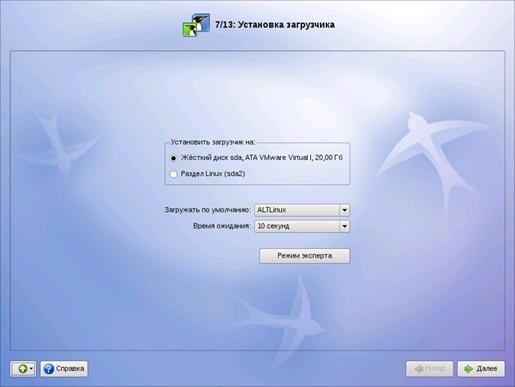

·  Установка загрузчика. В данной редакции операционной системы AltLinux есть 2 варианта установки загрузчика на Жесткий диск (перезапись mbr) и установка в раздел Linux. Если вы устанавливаете ОС БЕЗ сохранения предыдущей ОС то необходимо выбрать установку «на Раздел Linux»

·  Настройка сетевых интерфейсов. Для корректной работы сервера необходимо использовать конфигурацию «Статический IP» и ввести параметры IP адресации вручную. Так же в данном окне необходимо присвоить имя компьютера. Все имена компьютеров в сети должны быть УНИКАЛЬНЫМИ.

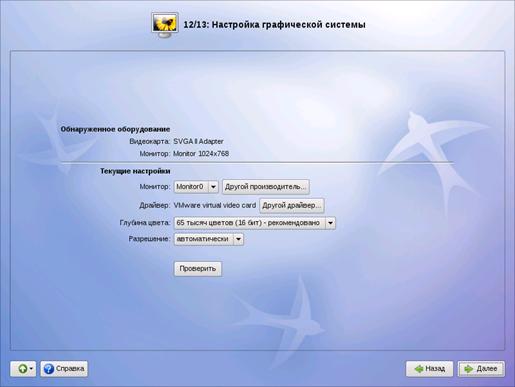

· Настройка графической системы Для комфортной работы в системе необходимо настроить разрешение монитора и глубину цвета. Для проверки настроек нажмите кнопку «Проверка». Если проверка прошла успешна можно сохранить результаты настроек. Если проверка неудачна, то необходимо внести изменения в конфигурацию.

4.  После установки всех вышеперечисленных параметров произойдет перезагрузка системы. При этом необходимо извлечь диск из привода.

!!ВНИМАНИЕ В интерфейсе версии AltLinux Server 5.0 содержаться ошибки. Для полноценной работы рекомендуется использовать версию 4.0, поставляемую в комплекте СБППО.

Основные настройки сервера

Все управление сервером происходит через WEB – интерфейс. Обращение к которому происходит с любого компьютера в сети, путем обращения из стандартного Web-браузера к адресу: http://_IP_адрес_сервера:8080 .

Рассмотрим первоначальную настройку сервера:

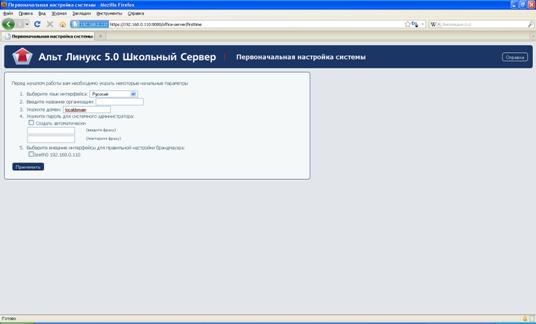

1.  В первом окне необходимо заполнить все поля. Так же ввести пароль пользователя root.

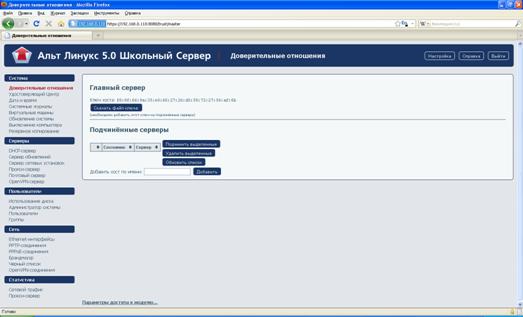

2.  Затем необходимо авторизоваться в системе (ввести имя пользователя (root) и пароль). После ввода данных откроется основное окно управления системой.

Обратите внимание на кнопку «Справка» в левом верхнем углу интерфейса, данный пункт содержит всю необходимую информацию о работе с сервером.

Для настройки некоторых сервисов необходимо перейти в режим эксперта. Для этого необходимо нажать на кнопку «Настройка» и выбрать «режим эксперта».

Установка клиентской части

(На основе дистрибутива AltLinux Master 5.0)

В данной статье будем рассматривать только установку БЕЗ сохранения существующей ОС и информации на ПК

5.  Установить в BIOS загрузку с CD и вставить загрузочный диск.

6.  После появления меню загрузки выбрать пункт меню «Установка».

7.  Далее проследовать по всем пунктам меню. Рассмотрим только ключевые пункты:

·  Установка загрузчика. В данной редакции операционной системы AltLinux есть 2 варианта установки загрузчика на Жесткий диск (перезапись mbr) и установка в раздел Linux. Если вы устанавливаете ОС БЕЗ сохранения предыдущей ОС то необходимо выбрать установку «на Раздел Linux»

·  Настройка сетевых интерфейсов. Если в вашей сети установлен и функционирует сервис DHCP (автоматическое присвоения IP адреса при подключении к сети), то рекомендуется оставить настройки по умолчанию. В противном случае необходимо использовать конфигурацию «Статический IP» и ввести параметры IP адресации вручную. Так же в данном окне необходимо присвоить имя компьютера. Все имена компьютеров в сети должны быть УНИКАЛЬНЫМИ.

· Настройка графической системы Для комфортной работы в системе необходимо настроить разрешение монитора и глубину цвета. Для проверки настроек нажмите кнопку «Проверка». Если проверка прошла успешна можно сохранить результаты настроек. Если проверка неудачна, то необходимо внести изменения в конфигурацию.

8.  Далее необходимо установить пароль для системного администратора (учетная запись root) и для пользователя, имя учетной записи которого пользователь может выбрать произвольно.

9.  После установки всех вышеперечисленных параметров произойдет перезагрузка системы. При этом необходимо извлечь диск из привода.

Основные настройки клиентской части

(На основе дистрибутива AltLinux Master 5.0)

В данном разделе будут рассмотрены основные настройки операционной системы AltLinux Master.

·  Настройки IP адреса:

Настройка IP адресации производится через пункт меню: настройка-> Центр управления системой (для доступа необходимо ввести пароль пользователя root) -> Ethernet – интерфейсы. Данное окно по своей функциональности и структуре соответствует окну настройки данного параметра при установки ОС.

·  Настройки разрешения дисплея:

Настройки дисплея производятся также в центре управления системой.

Через пункт «Дисплей»

Основные сетевые функции клиентской части

(На основе дистрибутива AltLinux Master 5.0)

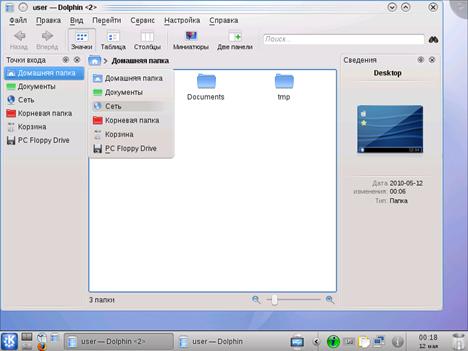

Для комфортной работы в условиях ОУ необходимо использование сетевых файловых ресурсов. В ОС AltLinux возможно подключение к сетевым ресурсам различных протоколов (NetBios, FTP, Samba). Для осуществления данных операции используется оснастка Dolphin которая вызывается путем двойного клика на значок «Домашняя папка» рабочего стола. Затем необходимо нажать на изображение папки (см. рис.) и выбрать пункт «Сеть».

Далее выбрать «Добавить сетевую папку» и выбрать необходимы тип папки, к которой производится подключение

Все вопросы, возникающие в процессе установки и работы с системой просьба присылать по адресу технической поддержки: *****@.
