Блок Питания и Управления БПУ-06М

для скроллерных систем

«МУЛЬТИВИЖН»®

Руководство по эксплуатации.

-Гарант»

г. Санкт-Петербург

2012 г.

Содержание

1

Введение

Базовая комплектация ДР «Мультивижн»

Дополнительная комплектация ДР «Мультивижн»

2

Подготовка к работе

КРАТКОЕ РУКОВОДСТВО

5

Основные понятия

6

Управление блоком

6.1

Трехпозиционный выключатель «А/П/С».

6.2

LED-индикатор. Кнопки управления: «РЕЖИМ», «ТИП», «+», «-».

6.3

Дополнительный внешний выключатель «А/П»

7

Режим «Сервис»

7.1

Ручная перемотка

7.2

Экспозиция

8

Автоматический режим

8.1

Индикация работы в автоматическом режиме.

9

Завершение работы.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

10

Установка времени

11

Установка даты

12

Режим «Дополнительные настройки»

12.1

Таймер

12.2

Кадр-«фаворит»

12.3

Аккумулятор

12.4

Синхронизация

Приложение 1.

Меню «Конфигурация». «Системные настройки».

13.1

Системные параметры «Мультивижн»

13.2

Системные параметры «Тривижн»

13.3

Коды ошибок

13.4

Восстановление заводских настроек (по умолчанию).

1. ВВЕДЕНИЕ

Блок Питания и Управления БПУ-06М предназначен для использования в динамических рекламоносителях (ДР):

    «МУЛЬТИВИЖН®» (скроллер) производства «Фавор-Гарант» * «ТРИВИЖН®» (призма) производства «Фавор-Гарант» ДР скроллерного типа других производителей. Призмадинамических ДР других производителей.

Основная функция БПУ-06М состоит в управлении серводвигателями рекламоносителей по заданному алгоритму и их синхронизации.

НЕ нашли? Не то? Что вы ищете?

* В данном руководстве рассматривается использование БПУ-06М для скроллеров «Мультивижн» производства «Фавор-Гарант, а также для скроллеров других производителей.

Скроллер (Мультивижн) – электромеханическое устройство для поочередной демонстрации нескольких плакатов с рекламным изображением, выполненных на специальной светопрозрачной бумаге. Механизм перемотки состоит из двух горизонтальных валов, установленных внутри рамы светового короба. на которые закрепляется свиток с плакатами. Смена изображения происходит автоматически при намотке свитка на верхний или нижний вал. Свиток автоматически останавливается, когда целое изображение плаката совпадает с видимой областью (окном) светового короба. Такое положение (кадр) соответствует контакту сенсорного датчика с фольгированной меткой, наклеенной на плакат в определенном месте. Время демонстрации кадров (экспозиция) задается в настройке БПУ в интервале 1-99секунд.

Базовая комплектация.

В базовую комплектацию скроллера «Мультивижн» входят обязательные устройства:

·  БПУ-Блок Питания и Управления «БПУ-06М»

·  М1,Т1 – привод верхнего вала (мотор-редуктор с тормозом Т1)

·  М2 – привод нижнего вала (мотор-редуктор).

·  S1 – сенсор положения плаката (датчик индуктивности).

Дополнительная комплектация

Скроллер «Мультивижн» может быть дополнительно доукомплектован следующими устройствами:

·  ББП (Блок Бесперебойного Питания). Как правило, используется при подключении ДР к сетям наружного освещения 220В, при невозможности обеспечить круглосуточное энергоснабжение рекламной установки в дневное время. Продолжительность автономной работы ДР от блока ББП – от 1 до 2 суток.

·  БАП (Блок Аварийного питания). Завершает работу ДР при аварийном отключении питания 220В, таким образом чтобы в видимой области оказался целый кадр. При восстановлении питания продолжается работа ДР в автоматическом режиме.

·  БУМ-1 (Блок Удаленного Мониторинга). БУМ-1 контролирует работу динамических рекламных установок «ТРИВИЖН» и «МУЛЬТИВИЖН» по каналам сотовой телефонной связи GSM/GPRS. Основная функция БУМ-1 состоит в уведомлении о нештатных ситуациях (аварийных остановках) в работе ДР, высылаемой в виде SMS-сообщения на мобильный телефонный номер. По запросу (звонку на телефонный номер БУМ), высылается сообщение о текущем состоянии и параметрах работы ДР.

·  «А/П» - выключатель «Авто / Пауза», устанавливаемый дополнительно снаружи светового короба. Останавливает и возобновляет работу БПУ, без открывания створки светового короба.

Структурная схема ДР «МУЛЬТИВИЖН». Базовая комплектация:

БПУ-

Блок Питания и Управления «БПУ-06М»

М1 – мотор-редуктор верхнего вала

(24V/DC)

Т1 – электромагнитный тормоз (24V/DC)

М2 – мотор-редуктор нижнего вала

(24V/DC)

S1 – сенсор положения плаката (датчик индуктивности)

Структурная схема ДР «МУЛЬТИВИЖН». Дополнительная комплектация.

(Дополнительные устройства, совместимые с БПУ-12М):

ББП – Блок Бесперебойного Питания

БАП – Блок Аварийного Питания

БУМ - Блок Удаленного Мониторинга

А/П – дополнительный внешний выключатель «Авто / Пауза», снаружи рекламоносителя.

2. ПОДГОТОВКА К РАБОТЕ.

Перед запуском ДР следует обеспечить питание БПУ (а также устройств, входящих в дополнительную комплектацию) от сети 220V. Для подключения следует использовать аппарат защиты (УЗО), например дифференциальный автоматический выключатель АД-12 (6А, 30мА).

Сборку электрических соединений следует производить при отключенном питании.

Проконтролировать, выполнены ли все электрические подключения кабелей, входящих в комплектацию ДР, в соответствии с разъемами на корпусе БПУ. Все кабели имеют соответствующие разъемы и маркировку:

БПУ-12 (Вид снизу)

порт

Маркировка кабеля

Назначение

J1

М2

Нижний двигатель

J2

М1

Верхний двигатель

J5

S1

Сенсор положения плаката

(датчик индуктивности)

J8

Т1

Тормоз верхнего двигателя

J7

А/С

Дополнительный внешний выключатель «АВТО/СЕРВИС»

J4

ББП

БАП

Блок бесперебойного питания

Блок аварийного питания

J9

*

*порт программирования,

Порт подключения модулей расширения

После выполнения сборки электрических подключений проверить работу установки в ручном режиме (См. КРАТКОЕ РУКОВОДСТВО» - Режим Сервис»):

·  Проверьте правильное направление вращения валов:

1) Общая перемотка – (вращаются оба вала) – кнопка «+» имитирует движение свитка с плакатами вверх, кнопка «-» - вниз. Тормоз Т1 при нажатии кнопок открыт.

2) Раздельная перемотка (верхний вал) – вращается только верхний вал, «+» - движение свитка вверх, «-» - вниз. Тормоз Т1 при нажатии кнопок открыт.

3) Раздельная перемотка (нижний вал) – вращается только нижний вал, «+» - движение свитка вверх, «-» - вниз. Тормоз Т1 при нажатии кнопок закрыт.

·  Проверьте подключение датчика. При приближении металлического объекта к рабочей зоне датчика, на корпусе датчика должен включаться светодиодный индикатор.

Перед установкой плакатов проверьте соответствие их размерам, требуемым для конкретной рекламной установки. Размеры плакатов и схема наклейки фольгированных меток, а также схема установки пластиковых застежек, соединяющих плакаты (ЗИП-лок, Зиппер, Фаст-фикс) приводятся в паспорте рекламной установки.

КРАТКОЕ РУКОВОДСТВО

ОСНОВНЫЕ ПОНЯТИЯ.

Плакат

Подготовленный для установки в скроллерный механизм фрагмент специальной бумаги строго прямоугольной формы с нанесенным изображением. Размеры плаката (Ширина и высота) должны соответствовать требованиям конкретной рекламной установки.

Свиток

Скрепленные между собой плакаты

Верхний лидер

Полотно бумаги или баннерной ткани без изображения, закрепленное на верхнем валу. Ширина лидера равна ширине плаката. Свободный край лидера укомплектован Зип-локом.

Нижний лидер

То же на нижнем валу.

Зип-лок

(Зиппер, фаст-фикс). Пластиковый профиль, наклеенный на плакаты по ширине, для быстрого соединения плакатов между собой, с помощью специального замочка, аналогично застежке-молнии.

Кадр

Положение свитка, при котором в видимой области (окне) светового короба показан плакат с целым изображением.

Метка «Стоп».

(Стикер, этикетка). Металлическая фольга на клеевой основе размером 50х50мм, наклеенная на плакат согласно схеме. (Если метка находится в контакте с сенсором, то плакат находится в кадре).

Верхняя метка

Полоска фольги 50х500мм, наклеенная на верхний лидер. Служит для определения начала свитка.

Нижняя метка

Полоска фольги 50х500мм, наклеенная на нижний лидер. Служит для определения конца свитка.

Экспозиция

Время, в течение которого плакат демонстрируется в кадре.

Текущая операция

Действие, выполняемое программой в автоматическом режиме в настоящий момент. Например: экспозиция кадра «1», перемотка свитка от кадра «1» к кадру «2», экспозиция кадра «2», и т. п.

Автоматический режим

Нормальный продолжительный режим работы ДР, в течение которого автоматически выполняется цикл операций. Например, для свитка из четырех плакатов: Э1(экспозиция 1-го плаката)→П1-2(перемотка свитка от кадра «1» к кадру «2») →Э2→ П2-3→ Э3→ П3-4→Э4→ П4-3→ Э3→ П3-2→ Э2→ П2-1→ Э1….

Пауза

Приостановление работы в автоматическом режиме. В памяти БПУ сохраняется текущая операция. Возобновление работы продолжится с текущей операции, если не были внесены изменения в настройки БПУ

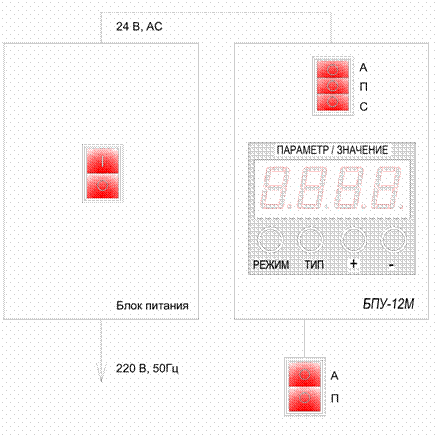

Управление Блоком

Управление блоком в ручном режиме и установка параметров автоматического режима происходит с помощью соответствующих кнопок. Текущее состояние блока отображается на LED-индикаторе, например выполнение операции в автоматическом режиме или значение параметра, устанавливаемого в режиме «Сервис».

Кнопка включения питания «I / O»

Трехпозиционный выключатель «А/П/С»

LED - индикатор

Кнопки управления:

РЕЖИМ

ТИП

+

-

Дополнительный внешний выключатель «А/С»

1. Трехпозиционный выключатель «А/П/С».

Положение трехпозиционного выключателя «А/П/С» определяет текущее состояние работы рекламной установки.

1)  А – автоматический режим работы.

2)  П – пауза (автоматический режим приостановлен). Перевод тумблера обратно из «П» в «А» возобновляет работу в автоматическом режиме, с прерванной операции. Перевод тумблера из «П» в «С»- вход в режим «СЕРВИС».

3)  C – режим «СЕРВИС». Этот режим используется при установке и замене плакатов. Перевод тумблера из «С» в «П» - сохранение новых настроек. Последующий перевод тумблера из «П» в «А» - работа в автоматическом режиме с новыми настройками.

2. LED-индикатор. Кнопки управления «РЕЖИМ», «ТИП», «+», «-».

В первом поле LED-индикатора отображается текущий пункт меню настроек. Навигация по пунктам меню осуществляется последовательным нажатием кнопки «РЕЖИМ»- при каждом нажатии пункт меню меняется на последующий.

Во втором поле LED-индикатора отображаются подпункты меню. Последовательно нажимая кнопку «ТИП» вы перемещаетесь по подпунктам.

Для каждого выбранного пункта или подпункта кнопками «+» или «-» можно установить новые значения. Новые значения сохраняются при переходе к следующему пункту или подпункту, а также при переводе выключателя «А/П/С» из С→П.

Режим «Сервис».

В этом режиме доступны два пункта меню: «Перемотка» и «Экспозиция».

Для входа в режим перевести выключатель П→С.

Пункт меню «Перемотка».

П→С

Пункт меню «общая перемотка»

+

Происходит перемотка свитка вверх

-

Происходит перемотка свитка вниз

ТИП

Подменю «раздельная перемотка - верхний вал»

+

Происходит намотка плаката на верхний вал

-

Происходит смотка плаката с верхнего вала

ТИП

Подменю «раздельная перемотка – нижний вал»

+

Происходит смотка плаката с нижнего вала

-

Происходит намотка плаката на нижний вал

ТИП

Переход к подменю «общая перемотка»

РЕЖИМ

Переход к меню «Экспозиция»

Пункт меню «Экспозиция».

Время экспозиции плакатов устанавливается в диапазоне 1-99 секунд с шагом 1секунда. Время экспозиции (нормальный режим) одинаково для всех плакатов и по умолчанию равно 5секунд. Кнопками «+» или «-» можно установить другое значение по умолчанию.

Экспозиция всех плакатов = 5 сек (нормальный режим)

+

Экспозиция всех плакатов = 99 сек (нормальный режим)

-

Экспозиция всех плакатов = 1 сек (нормальный режим)

Также можно установить различное время экспозиции для каждого плаката. Для этого следует нажать кнопку «тип». Во втором поле LED-индикатора появится цифра «1», два последних поля показывают экспозицию по умолчанию. Кнопками «+» или «-» установите время экспозиции для 1-го плаката. Последовательно нажимая кнопку «ТИП», выбираем номер плаката, для которого кнопками «+» или «-» меняем время экспозиции.

ТИП

Экспозиция 1-го плаката = 5 сек

-

Экспозиция 2-го плаката = 4 сек

+

Экспозиция 9-го плаката = 6 сек

Примечание. Максимальное количество плакатов в установке – 9шт. Система автоматически определяет количество плакатов, поэтому если например, установлено 4 плаката, то значения установленные для остальных игнорируются.

Для того, чтобы снова вернуться к нормальному режиму экспозиции, следует последовательно нажимать кнопку«ТИП», пока во втором поле LED-индикатора не появится символ «-», и текущее значение по умолчанию.

Если текущее значение по умолчанию не было изменено, то последующие нажатия кнопки «ТИП» вернут к сохраненным значениям экспозиции для каждого плаката.

Если текущее значение по умолчанию было изменено, то последующие нажатия кнопки «ТИП» покажут значения экспозиции для каждого плаката, равные новому значению по умолчанию.

Чтобы сохранить выполненные настройки следует:

- либо нажать кнопку «РЕЖИМ», при этом вы снова окажетесь в меню «Перемотка»

- либо перевести выключатель из С→П.

Дополнительный внешний выключатель «А/С»

Дополнительный внешний выключатель располагается снаружи светового короба и служит для удобства и безопасного запуска-остановки скроллера. Выключатель дублирует аналогичные функции трехпозиционного выключателя «А/П/С».

Пример использования:

«А/С»

«А/П/С»

Прежде, чем открыть створку, переключите А/С»

А→С

В режим «Сервис»

Откройте створку

Переведите «А/П/С»

А→П

В режим Пауза

П→С

Затем в режим Сервис

С→П

Сохраните настройки

П→А

В автоматический режим

Закройте створку

Запустите установку

С→А

Автоматический режим

Для того, чтобы включить режим «Пауза», достаточно чтобы любой из выключателей находился в положении «П».

Для того, чтобы включить автоматический режим, необходимо, чтобы оба выключателя находились в положении «А».

Автоматический режим

Динамический рекламоноситель «МУЛЬТИВИЖН» предназначен для длительной непрерывной работы в автоматическом режиме.

Параметры автоматического режима устанавливаются пользователем при настройке БПУ (см. пункт «СЕРВИС»).

1)  При включении БПУ в автоматическом режиме начинается сканирование. При сканировании происходит перемотка свитка с плакатами вниз. Короткие метки при этом игнорируются.

2)  Перемотка происходит до тех пор, пока датчик не определит «длинную» метку S--, расположенную на верхнем лидере.

3)  После того, как датчик считал длинную метку, происходит смена направления вращения, (перемотка свитка с плакатами вверх).

4)  Калибровка вверх. При калибровке происходит подсчет меток на плакатах и присвоение им порядковых номеров. При калибровке определяется скорость движения свитка вверх при смене изображения.

5)  Калибровка вверх продолжается до тех пор, пока датчик не определит «длинную» метку S_, расположенную на нижнем лидере.

6)  После этого следует смена направления вращения, и начинается калибровка вниз.

7)  При калибровке вниз определяется скорость движения свитка вниз.

8)  Калибровка оканчивается, когда датчик определит метку 1-го плаката.

9)  С этого момента начинается автоматический режим, в котором циклически выполняются операции по смене изображения и экспозиции каждого кадра.

10)  Например, для свитка из четырех плакатов: Э1(экспозиция 1-го плаката)→П1-2 (перемотка свитка от кадра «1» к кадру «2», движение вверх) →Э2→ П2-3→ Э3→ П3-4→Э4→ П4-3 (перемотка свитка от кадра «4» к кадру «3», движение вниз → Э3→ П3-2→ Э2→ П2-1→ Э1….

11)  Если автоматический режим был приостановлен кнопкой «Пауза» и при этом не был осуществлен вход в режим «Сервис», то обратный перевод тумблера в положение «Авто» возобновит работу установки с прерванной операции.

Индикация работы БПУ.

В процессе работы в автоматическом режиме на LED – индикаторе последовательно отображается выполняемая текущая операция, например:

А

Экспозиция 1-го плаката = 5 сек

А

Перемотка вверх от кадра 1 к кадру 2

В режиме «Пауза» на LED – индикаторе отображается приостановленная текущая операция, либо текущий пункт меню «Сервис»:

П

Пауза - «Перемотка вверх от кадра 1 к кадру 2»

П

Пауза. Экспозиция по умолчанию = 15 сек

Через 1 минуту работы в автоматическом режиме и режиме «Пауза» индикация переходит в «Спящий режим», поля индикатора неактивны, на дисплее мигает точка:

Энергосберегающий режим

Чтобы снова активировать дисплей, нажмите кнопку «РЕЖИМ».

При нажатии кнопки «ТИП» в автоматическом режиме и в режиме «Пауза» на дисплее в течении 30 секунд будет показано текущее время:

Текущее время

В режиме «Сервис» индикация также переходит в «спящий режим», если в течении 1 минуты не была нажата ни одна из кнопок. Чтобы снова активировать дисплей, нажмите кнопку «РЕЖИМ». При этом вы окажетесь в пункте меню «общая перемотка»:

Пункт меню «общая перемотка»

Завершение работы.

При остановке ДР на длительное время следует отключить БПУ от сети 220В. Для этого на корпусе блока питания предусмотрен включатель «I/O».

Перед отключением питания следует перевести трехпозиционный выключатель в положение «Сервис», затем в режим «Пауза».

Если в состав ДР входят устройства из дополнительной комплектации, то отключение производить в последовательности:

1)  Отключить питание 220В дополнительных устройств.

2)  Отключить источники бесперебойного питания (ББП, БАП) от БПУ (24В)

3)  Отключить БПУ.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Установка времени, даты.

Для входа в режим:

перевести выключатель П→С, одновременно удерживая кнопку «ТИП».

П→С+«ТИП»

Режим «ВРЕМЯ/ДАТА»

На дисплее показывается текущее время ЧЧ/ММ, разделенное мигающей точкой.

ТИП

Чтобы изменить текущее время, нажмите «ТИП». Первые два поля LED-индикатора начнут мигать. Введите новые значения часов кнопками «+», «-», либо оставьте их без изменений

ТИП

Нажмите повторно «ТИП». Последние два поля LED-индикатора начнут мигать. Установите значения минут кнопками «+», «-», либо оставьте их без изменений

ТИП

Нажмите повторно «ТИП». Новые значения сохранены. На дисплее показывается вновь установленное время.

ТИП

Последующее нажатие «ТИП» вновь возвращает в настройку времени

РЕЖИМ

Для ввода даты нажмите «РЕЖИМ».

На дисплее показывается текущая дата ДД/ММ, разделенная точкой.

ТИП

Чтобы изменить число, нажмите «ТИП». Первые два поля LED-индикатора начнут мигать. Введите новое число кнопками «+», «-»

ТИП

Нажмите повторно «ТИП». Последние два поля LED-индикатора начнут мигать. кнопками «+», «-» установите месяц, либо оставьте без изменений.

Нажмите повторно «ТИП». Новые значения сохранены. На дисплее показывается вновь установленная дата.

ТИП

Последующее нажатие «ТИП» вновь возвращает в настройку даты

Для выхода из режима «ВРЕМЯ/ДАТА»нажмите кнопку «РЕЖИМ», либо переведите выключатель «А/П/С»: С→П

РЕЖИМ

При этом вы окажетесь в пункте меню «общая перемотка»

Режим «ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ».

Для входа в режим:

перевести выключатель П→С, одновременно удерживая кнопку «РЕЖИМ»

П→С+«РЕЖИМ»

Режим «Дополнительные настройки»

Таймер

РЕЖИМ

«Кадр-Фаворит»

РЕЖИМ

Аккумулятор (нет, ББП, БАП)

РЕЖИМ

Синхронизация
