Конвекторы отопительные

1. Общие данные

1.1  Конвекторы отопительные стальные настенные с кожухом травмобезопасного исполнения предназначены для систем водяного отопления жилых, общественных и производственных зданий с температурой теплоносителя до 393°К (120°С) и избыточным давлением до 1,0МПа (10кг/СМ2).

1.2  Конвектор должен состоять из:

-  нагревательного элемента;

-  кожуха с воздуховыпускной решёткой;

-  кронштейнов для крепления к стене.

1.3  завод» выпускает конвекторы отопительные стальные настенные малой и средней глубины.

Нагревательный элемент конвектора малой глубины состоит из трубчато-пластинчатого элемента, собранный из электросварных труб 26х2,5 мм с межосевым расстоянием 80 мм и стальных пластин размерами 90х130х0,5 мм.

Нагревательный элемент конвектора средней глубины состоит из двух трубчато-пластинчатого элементов, установленных друг над другом, выполненные из электросварных труб 26х2,5 мм с межосевым расстоянием 80 мм и стальных пластин размерами 150х75х0,5 мм.

1.4  Конвекторы малой и средней глубины подразделяются на два типа: К - концевые и П - проходные.

Концевые конвекторы по степени оснащения автоматизации регулировки управления тепловым потоком изготавливаются двух типов:

-  А – автоматизированное регулирование теплового потока с помощью автоматического регулятора, встроенного в нагревательный элемент;

-  ручное регулирование теплового потока.

Проходные конвекторы изготавливаются только с ручным управлением теплового потока.

Кроме того изготавливаются в исполнениях:

(зу) - с замыкающим участком (с перемычкой) между входом и выходом теплоносителя в нагревательном элементе,

(бзу) - без замыкающего участка (без перемычки).

Конвекторы в зависимости от способа соединения с системой отопления изготавливаются в двух исполнениях:

-  (св) - соединение на сварке без раструба,

-  (рез) - соединение на резьбе G 3/4 - В по ГОСТ 6357.

1.5  Концевые автоматизированные конвектора средней глубины подразделяются:

-  правого присоединения (присоединение теплопроводов справа);

-  левого присоединения (присоединение теплопроводов слева).

В зависимости от схемы движения теплоносителя концевые конвектора средней глубины различают:

«сверху-вниз»;

«снизу-вверх».

1.6  Варианты различных исполнений конвекторов показаны на рисунках 1-10. Основные параметры и характеристики изготавливаемых конвекторов указаны в таблицах 1-6.

2. Структура условного обозначения конвектора

условный проход соединительной трубы, мм

КСК 20 — * * * * * * * *



* Номинальный тепловой поток Qну определен при номинальных условиях, когда разность температур между среднеарифметической температурой теплоносителя в конвекторе и расчетной температурой воздуха в отапливаемом помещении равна 70°С, расход теплоносителя через каждую трубу конвектора составляет 0,1 кг/с (360 кг/час) при движении по схеме "сверху в низ", атмосферное давление 101,33 кПа (760 мм. рт. ст.). За расчетную температуру принята температура воздуха в отапливаемом помещении 20°С.

2.1. Пример условного обозначения при заказе конвектора малой глубины с ручным регулированием с номинальным тепловым потоком 950 Вт(0,95кВт), концевого, без замыкающего участка, под сварное присоединение к теплопроводам:

Конвектор КСК 20-0,95 К (бзу) (св)

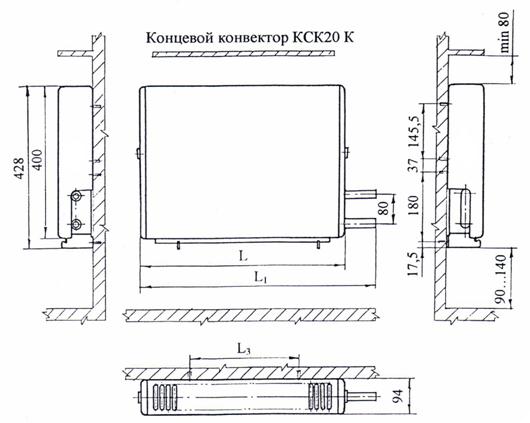

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 1

Рис.1 Конвекторы отопительные стальные настенные с кожухом, малой глубины, с условным проходом соединительной трубы Dy-20, концевые, без замыкающего участка, соединение с системой водяного отопления на сварке.

То же с присоединением на резьбе.

Конвектор КСК 20-0,95 К (бзу) (рез)

То же с замыкающим участком с присоединением к системе отопления на сварке. Конвектор КСК 20-0,95 К (зу) (св)

То же с замыкающим участком с присоединением к системе отопления на резьбе. Конвектор КСК 20-0,95 К (зу) (рез)

2.2. Пример условного обозначения при заказе автоматизированного конвектора малой глубины с номинальным тепловым потоком 950 Вт(0,95кВт), концевого, с замыкающим участком, под сварное присоединение к теплопроводам:

Конвектор КСК 20-0,95 КА (зу) (св)

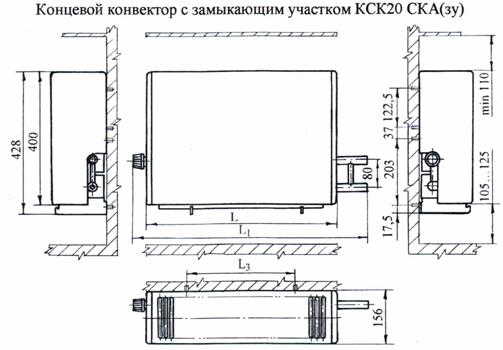

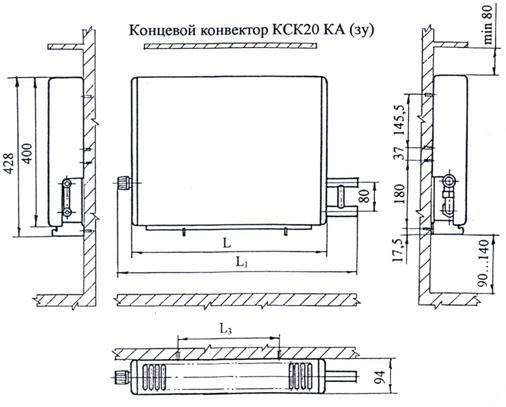

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 2.

Рис.2 Конвекторы отопительные стальные с кожухом, малой глубины, с условным проходом соединительной трубы Dy-20, концевые с терморегулирующим клапаном РТД-1 для автоматического регулирования теплоотдачи, с перемычкой Dy-15, соединение с системой отопления на сварке.

То же с присоединением к системе отопления на резьбе.

Конвектор КСК 20-0,95 КА (зу) (рез)

То же без замыкающего участка с присоединением к системе отопления на сварке (рис 3).

Конвектор КСК 20-0,95 КА (бзу) (св)

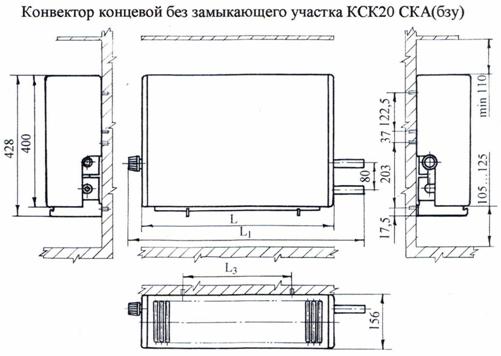

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 3.

Рис.3 Нагревательный элемент концевой с терморегулирующим клапаном РТД-1 , без замыкающего участка, соединение с системой отопления на сварке.

То же с присоединением к системе отопления на резьбе.

Конвектор КСК 20-0,95 КА (бзу) (рез)

2.3. Пример условного обозначения при заказе конвектора малой глубины с номинальным тепловым потоком 831 Вт(0,831кВт), проходного, без замыкающего участка, под сварное присоединение к теплопроводам:

Конвектор КСК 20-0,831 П (бзу) (св)

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 4.

То же с присоединением к системе отопления на резьбе.

Конвектор КСК 20-0,831 П (бзу) (рез)

То же с замыкающим участком с присоединением к системе отопления на сварке.

Конвектор КСК 20-0,831 П (зу) (св)

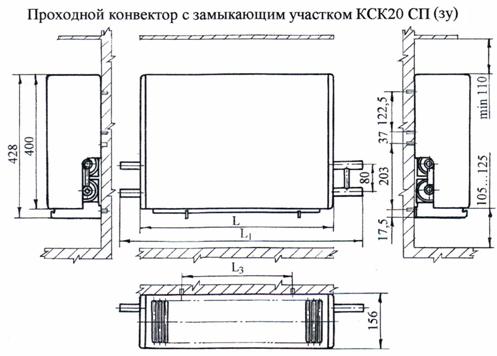

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 5.

То же с присоединением к системе отопления на резьбе.

Конвектор КСК 20-0,831 П (бзу) (рез)

Рис.4 Конвекторы отопительные стальные настенные с кожухом, малой глубины, с условным проходом соединительной трубы Dy-20, проходные, без замыкающего участка, соединение с системой водяного отопления на сварке.

Рис.5. Нагревательный элемент проходной с перемычкой соединение с системой отопления на сварке.

2.4. Пример условного обозначения при заказе конвектора средней глубины с ручным регулированием с номинальным тепловым потоком 651 Вт, концевого, без замыкающего участка, под сварное присоединение к теплопроводам:

Конвектор КСК 20-651 СК (бзу) (св)

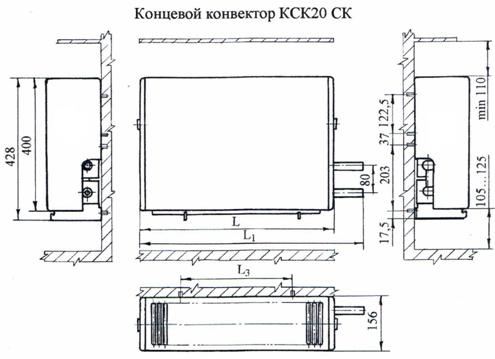

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 6.

Рис.6. Конвекторы отопительные стальные настенные с кожухом, средней глубины, с условным проходом соединительной трубы Dy-20, концевые, без замыкающего участка, соединение с системой водяного отопления на сварке.

То же с присоединением на резьбе.

Конвектор КСК 20-651 СК (бзу) (рез)

То же с замыкающим участком с присоединением к системе отопления на сварке.

Конвектор КСК 20-651 СК (зу) (св)

То же с замыкающим участком с присоединением к системе отопления на резьбе.

Конвектор КСК 20-651 СК (зу) (рез)

2.5. Пример условного обозначения при заказе автоматизированного конвектора средней глубины с номинальным тепловым потоком 790 Вт, концевого, с замыкающим участком, под сварное присоединение к теплопроводам, правого присоединения к теплопроводу со схемой движения теплоносителя «сверху-вниз»:

Конвектор КСК 20-790 СКА (зу) (св) п. в.

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 7.

Рис.7 Конвекторы отопительные стальные с кожухом, средней глубины, с условным проходом соединительной трубы Dy-20, концевые с терморегулирующим клапаном РТД-1 для автоматического регулирования теплоотдачи, с перемычкой Dy-15, соединение с системой отопления на сварке, правого присоединения к теплопроводу со схемой движения теплоносителя «сверху-вниз»

То же с замыкающим участком с присоединением к системе отопления на резьбе, правого присоединения для системы со схемой движения теплоносителя «сверху-вниз».

Конвектор КСК 20-790 СКА (зу) (рез) п. в.

То же с замыкающим участком с присоединением к системе отопления на сварке, левого присоединения для системы со схемой движения теплоносителя «сверху-вниз».

Конвектор КСК 20-790 СКА (зу) (св) л. в.

То же с замыкающим участком с присоединением к системе отопления на резьбе, левого присоединения для системы со схемой движения теплоносителя «сверху-вниз».

Конвектор КСК 20-790 СКА (зу) (рез) л. в.

То же с замыкающим участком с присоединением к системе отопления на сварке, правого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (зу) (св) п. н.

То же с замыкающим участком с присоединением к системе отопления на резьбе, правого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (зу) (рез) п. н.

То же с замыкающим участком с присоединением к системе отопления на сварке, левого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (зу) (св) л. н.

То же с замыкающим участком с присоединением к системе отопления на резьбе, левого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (зу) (рез) л. н.

Пример условного обозначения при заказе автоматизированного конвектора средней глубины с номинальным тепловым потоком 790 Вт, концевого, без замыкающего участка, под сварное присоединение к теплопроводам, правого присоединения к теплопроводу со схемой движения теплоносителя «сверху-вниз»:

Конвектор КСК 20-790 СКА (бзу) (св) п. в.

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 8.

Рис.8 Конвекторы отопительные стальные с кожухом, средней глубины, с условным проходом соединительной трубы Dy-20, концевые с терморегулирующим клапаном РТД-1 для автоматического регулирования теплоотдачи, без перемычки Dy-15, соединение с системой отопления на сварке, правого присоединения к теплопроводу со схемой движения теплоносителя «сверху-вниз»

То же без замыкающего участка с присоединением к системе отопления на резьбе, правого присоединения для системы со схемой движения теплоносителя «сверху-вниз».

Конвектор КСК 20-790 СКА (бзу) (рез) п. в.

То же без замыкающего участка с присоединением к системе отопления на сварке, левого присоединения для системы со схемой движения теплоносителя «сверху-вниз».

Конвектор КСК 20-790 СКА (бзу) (св) л. в.

То же без замыкающего участка с присоединением к системе отопления на резьбе, левого присоединения для системы со схемой движения теплоносителя «сверху-вниз».

Конвектор КСК 20-790 СКА (бзу) (рез) л. в.

То же без замыкающего участка с присоединением к системе отопления на сварке, правого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (бзу) (св) п. н.

То же без замыкающего участка с присоединением к системе отопления на резьбе, правого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (бзу) (рез) п. н.

То же без замыкающего участка с присоединением к системе отопления на сварке, левого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (бзу) (св) л. н.

То же без замыкающего участка с присоединением к системе отопления на резьбе, левого присоединения для системы со схемой движения теплоносителя «снизу-вверх».

Конвектор КСК 20-790 СКА (бзу) (рез) л. н.

2.6. Пример условного обозначения при заказе конвектора средней глубины с номинальным тепловым потоком 929 Вт, проходного, с замыкающим участком, присоединение к системе отопления на сварке.

Конвектор КСК 20-929 СП (зу) (св)

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 9.

Рис.9 Конвекторы отопительные стальные настенные с кожухом, средней глубины, с условным проходом соединительной трубы Dy-20, проходные, с замыкающим участком, соединение с системой водяного отопления на сварке.

То же с присоединением к системе отопления на резьбе.

Конвектор КСК 20-929 СП (зу) (рез)

То же с замыкающим участком с присоединением к системе отопления на сварке.

Конвектор КСК 20-929 СП (бзу) (св)

Общий вид представительного образца типоразмерного ряда этих конвекторов показан на рисунке 10.

Рис.10. Нагревательный элемент проходной без перемычки соединение с системой отопления на сварке.

То же с присоединением к системе отопления на резьбе.

Конвектор КСК 20-929 СП (бзу) (рез)

3. Правила хранения.

Конвекторы должны храниться в упаковке изготовителя в местах защищенных от влаги и химических веществ, вызывающих коррозию металла

.

4.Условия монтажа и эксплуатации.

4.1. Монтаж конвекторов производится на подготовленные (оштукатуренные и окрашенные) поверхности стен.

4.2. Конвекторы следует устанавливать вплотную к стене.
4.3 Монтаж рекомендуется выполнять в следующем порядке:

-  освободить нагревательный элемент с кронштейнами от упаковки;

-  разметить места установки кронштейнов с учетом размера L3 (расстояние между кронштейнами);

-  скобообразные кронштейны вставить между пластинами вплотную к трубам с расстоянием между кронштейнами согласно разметке и прикрепить их к стене дюбелями или заделкой крепежных деталей цементным раствором;

-  соединить нагревательный элемент на резьбе или посредством сварки с подводящими теплопроводами;

-  до окончания отделочных работ накрыть нагревательный элемент упаковочным материалом и снять его после окончания этих работ;

-  установить на кронштейнах кожух конвектора;

-  установить термостатическою головку (для конвекторов с автоматическим регулированием потока теплоносителя).

4.4. При монтаже следует избегать неправильной установки конвектора:

-  установки кронштейнов на неподготовленную поверхность, т. к. после ее оштукатуривания невозможно повесить кожух;

-  неправильной разметки мест установки кронштейнов - сложно правильно установить конвектор;

-  отставание кожуха от стены, т. к. это приводит к снижению теплового потока;

-  слишком низкого размещения конвектора, т. к. при расстоянии между полом и низом конвектора, менее 70% глубины конвектора снижается эффективность теплообмена и затрудняется уборка под конвектором;

-  слишком высокой установки, т. к. при зазоре между полом и низом кон­вектора, большем 150...200 мм увеличивается градиент температуры воздуха по высоте помещения;

-  слишком малого расстояния между верхом конвектора и низом подоконника (менее 70% глубины конвектора), т. к. при этом уменьшается тепловой поток конвектора;

-  негоризонтального положения нагревательного элемента;

установки перед конвектором декоративных экранов, т. к. это приводит к снижению теплоотдачи и искажает работу термостата.

При использовании автоматизированных конвекторов не рекомендуется размещать термостаты за шторами, а также на расстоянии до 150 мм от проема балконной двери и до 200 мм от низа подоконника.

4.5. В процессе эксплуатации следует производить чистку конвектора в начале отопительного сезона и 1…2 раза в период отопительного сезона.

4.6. При чистке конвекторов нельзя использовать абразивные материалы.

4.7. При использовании в качестве теплоносителя горячей воды ее парамет­ры должны удовлетворять требованиям, приведенным в "Правилах техниче­ской эксплуатации электрических станций и сетей Российской Федерации" РД 34.20.501-95.

4.8. Не рекомендуется опорожнять систему отопления со стальными кон­векторами более чем на 15 дней в году. Особенно опасен режим частого крат­ковременного опорожнения системы отопления.

4.9 Термостатический элемент монтируется на клапан с использованием ключа с открытым зевом. Инструкция по монтажу прилагается к каждому термоэлементу.
