Генераторные установки Lister Petter

Генераторные установки Lister Petter

Жидкостного охлаждения с контроллером Deep Sea

Комплектация Двигатель Lister Petter жидкостного охлаждения с механическим регулятором оборотов Одноопорный, 4-х полюсный, безщеточный генератор переменного тока Оцинкованная стальная рама с отверстиями для погрузки и защитой для топливного бака Антивибрационные опоры Кнопка аварийного останова замочного типа Воздушный фильтр средней износостойкости Масляный и топливный фильтры 12В аккумуляторная батарея с комплектом проводов Автоматы защиты Цифровой электронный контроллер DSE5110 Постоянная работа при температуре окружающей среды не выше +52°C Холодный старт при температуре окружающей среды не ниже -32°C

Трехфазные генераторные установки Lister Petter

Трехфазный модельный ряд
	1500 об/мин	3000 об/мин
LLD95	LLD140	LLD190	LLD250	LLD410	LLD200	LLD275	LLD400
Резервная мощность	7.6 кВА 6.1 кВт	12.0 кВА 9.6 кВт	16.5 кВА 13.2 кВт	21.9 кВА 17.6 кВт	33.0 кВА 26.4 кВт	22.4 кВА 17.9 кВт	30.9 кВА 24.8 кВт	43.5 кВА 34.8 кВт
Основная мощность	7.0 кВА 5.6 кВт	10.9 кВА 8.7 кВт	15.0 кВА 12.0 кВт	20.0 кВА 16.0 кВт	30.0 кВА 24.0 кВт	20.3 кВА 16.3 кВт	28.1 кВА 22.5 кВт	39.5 кВА 31.6 кВт
Топливо
Топливный бак	66 л	95 л	66 л
Потребление топлива (75%)	1.5 л/ч	2.2 л/ч	2.9 л/ч	3.7 л/ч	6.3 л/ч	4.6 л/ч	4.6 л/ч	8.3 л/ч
Потребление топлива (100%)	1.9 л/ч	2.8 л/ч	3.8 л/ч	4.9 л/ч	8.6 л/ч	5.9 л/ч	7.8 л/ч	10.6 л/ч
Открытая
Размеры открытой	1442×715×997 мм	1600×700×1110 мм	1442×715×997 мм
Вес открытой	396 кг	417 кг	456 кг	466 кг	592 кг	417 кг	456 кг	466 кг
В кожухе
Размеры в кожухе	1693×743×1143 мм	2000×850×1300 мм
Вес в кожухе	500 кг	540 кг	580 кг	590 кг	820 кг
Уровень шума	64 дБ	64 дБ	65 дБ	62 дБ	70 дБ
Двигатель
Производитель	Lister Petter
Серия	ALPHA	DELTA	ALPHA
Скорость вращения	1500 об/мин	3000 об/мин
Модель	LPW2	LPW3	LPW4	LPWT4	DWS4	LPW3	LPW4	LPWT4
Версия	027	081	403	09
Мощность	7.5 кВт 10.1 л. с.	11.3 кВт 15.2 л. с.	15.0 кВт 10.1 л. с.	18.9 кВт 25.3 л. с.	28.7 кВт 38.5 л. с.	20.1 кВт 26.9 л. с.	56.8 кВт 35.9 л. с.	37.5 кВт 50.3 л. с.
Количество цилиндров	2	3	4	4	4	3	4	4
Диаметр цилиндра / Ход поршня	86 мм / 80 мм	94 мм / 120 мм	86 мм / 80 мм
Объем цилиндров	0.930 л	1.395 л	1.860 л	1.860 л	3.33 л	1.395 л	1.860 л	1.860 л
Впрыск топлива	Прямой	Непрямой	Прямой
Система нагнетания воздуха	Стандартная	Турбо	Стандартная	Турбо
Компрессия	18.5:1	16.2:1	22:01	18.5:1	16.2:1
Генератор переменного тока
Производитель	Lister Petter	Mecc Alte
Модель	SLG164A	SLG164B	SLG164D	SLG184E	SLG184G	ECO28-1L/2	ECO28-3L/2	ECO28–VL/2
Мощность	8.1 кВА 6.5 кВт	11.0 кВА 8.8 кВт	16.0 кВА 12.8 кВт	22.5 кВА 18.0 кВт	31.3 кВА 25.0 кВт	22.0 кВА 17.6 кВт	31.5 кВА 25.2 кВт	40.0 кВА 32.0 кВт
Коэффициент мощности	0.8
Класс изоляции	H
Класс защиты	IP23
Система возбуждения	Самовозбуждение
АРН	SX460	SR7/2
Регулятор напряжения	±1.5%	±1.0%

Однофазные генераторные установки Lister Petter

Однофазный модельный ряд
	1500 об/мин	3000 об/мин
LLD95	LLD140	LLD190	LLD250	LLD200	LLD275
Резервная мощность	6.1 кВт	9.5 кВт	13.5 кВт	17.7 кВт	16.9 кВт	23.0 кВт
Основная мощность	5.6 кВт	8.7 кВт	12.2 кВт	16.1 кВт	15.4 кВт	20.9 кВт
Топливо
Топливный бак	66 л
Потребление топлива (75%)	1.5 л/ч	2.2 л/ч	2.9 л/ч	3.7 л/ч	4.6 л/ч	4.6 л/ч
Потребление топлива (100%)	1.9 л/ч	2.8 л/ч	3.8 л/ч	4.9 л/ч	5.9 л/ч	7.8 л/ч
Открытая
Размеры открытой	1442×715×997 мм
Вес открытой	396 кг	417 кг	456 кг	466 кг	417 кг	456 кг
В кожухе
Размеры в кожухе	1693×743×1143 мм
Вес в кожухе	500 кг	540 кг	580 кг	590 кг
Уровень шума	64 дБ	64 дБ	65 дБ	62 дБ
Двигатель
Производитель	Lister Petter
Серия	ALPHA
Скорость вращения	1500 об/мин	3000 об/мин
Модель	LPW2	LPW3	LPW4	LPWT4	LPW3	LPW4
Версия	027	081	09
Мощность	7.5 кВт 10.1 л. с.	11.3 кВт 15.2 л. с.	15.0 кВт 20.1 л. с.	18.9 кВт 25.3 л. с.	20.1 кВт 26.9 л. с.	26.8 кВт 35.9 л. с.
Количество цилиндров	2	3	4	4	3	4
Диаметр цилиндра / Ход поршня	86 мм / 80 мм
Объем цилиндров	0.930 л	1.395 л	1.860 л	1.860 л	1.395 л	1.860 л
Впрыск топлива	Прямой
Система нагнетания воздуха	Стандартная	Турбо	Стандартная
Компрессия	18.5:1	16.2:1	18.5:1
Генератор переменного тока
Производитель	Lister Petter	Mecc Alte
Модель	SLG164B	SLG164D	SLG184E	SLG184G	ECO28-2L/2	ECO28-3L/2
Мощность	6.1 кВт	9.5 кВт	13.5 кВт	17.7 кВт	16.9 кВт	23.0 кВт
Коэффициент мощности	1.0
Класс изоляции	H
Класс защиты	IP23
Система возбуждения	Самовозбуждение
АРН	SX460	SR7/2
Регулятор напряжения	±1.5%	±1.0%

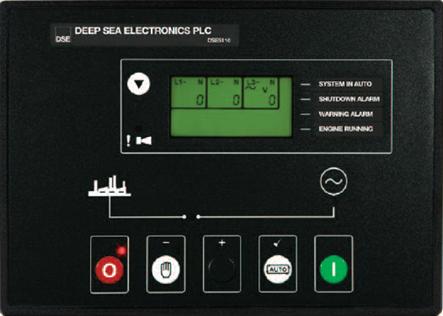

Цифровой контроллер Deep Sea DSE5110

	Характеристики Питание DC От 8 до 35 В DC Сбои в запуске Может выдерживать 0 В в течение 50 мс, при условии, что перед сбоем питание было как минимум 10 В, и питание восстанавливается до 5 В. Вывод пускового реле 16 А DC при напряжении питания Вывод топливного реле 16 А DC при напряжении питания Вспомогательные выводы 5 А DC при напряжении питания Максимальный рабочий ток 320 мА - 12В, 215 мА - 24 В Максимальный холостой ток 175 мА - 12В, 95 мА - 24 В Входной диапазон генератора переменного тока От 15 В до 333 В AC (ф-Н) Входная частота генератора переменного тока 50 – 60 Гц при номинальной скорости двигателя Частота основной сети 50 – 60 Гц Размеры 240 мм × 172 мм × 57 мм Диапазон рабочих температур От -30°C до +70°C
DSE5110 – контроллер автоматического запуска, разработан для автоматического запуска и остановки дизельных и газовых генераторных установок, которые имеют двигатели без электронного контроллера. Модуль предоставляет превосходные возможности для мониторинга и защиты двигателя. Контроллер имеет возможность отслеживать превышение/падение оборотов двигателя, ошибку заряда аккумуляторной батареи, аварийный останов, низкое давление масла, высокую температуру охлаждающей жидкости, ошибку запуска, ошибку останова и потерю сигнала чувствительности оборотов двигателя. Модуль отображает ошибки на LCD экране и при помощи LED индикаторов на лицевой панели.
Возможности и функции Автоматический запуск Переключение нагрузки Программируемые вводы Программируемые выводы Программируемые сигналы тревоги и таймеры Цифровые вводы Аналоговые вводы LCD экран с подсветкой Защита двигателя Фронтальное крепление Упрощенная диагностика Возможность подключения ПК Удаленный мониторинг Отображение сигналов тревоги на LCD экране Отображение сигналов тревоги при помощи LED индикаторов	Преимущества использования Встроенные функции диагностики двигателя устраняют необходимость вмешательства дополнительного сервисного оборудования Бесплатное программное обеспечение (необходима опция ПК интерфейса) Контроллер позволяет продлить жизненный цикл двигателя Непосредственное и удаленное программирование контроллера Дружественный интерфейс настройки и расположение кнопок Управление Контроллер легко управляется при помощи кнопок STOP, AUTO и MANUAL.

Характеристики

Размеры ДГУ с двигателями серии ALPHA Размеры дизельной генераторной установки LLD410

Определение мощностей по ISO 8528-1 Мощность дана в соответствии с ISO 8528-1. Коэффициент мощности для однофазных генераторных установок равен 1.0, для трехфазных 0.8. По запросу доступно нестандартное выходное напряжение. Условия Генераторная установка в стандартной комплектации разработана для работы в стандартных климатических условиях: при температуре 25°C, атмосферном давлении 100 кПа, при влажности воздуха 30%. Основная мощность Этот режим подходит для продолжительной эксплуатации с переменной нагрузкой. Ограничений по продолжительности работы нет. Допустима 10% перегрузка в течении часа каждые 12 часов. Резервная мощность Этот режим подходит для аварийной эксплуатации с ограничением по количеству моточасов в течении года. Перегрузки недопустимы.
