Гидрант пожарный подземный

Гидрант пожарный подземный

Гидрант пожарный подземный (в дальнейшем гидрант), изготовленный по ГОСТ 8220-85, предназначен для отбора воды из пожарных сетей или системы холодного водоснабжения при температуре от 5ºС до 50ºс и давлении до 1 МПа (10 кгс/см2)

Гидрант изготовлен в исполнении У категории размещения 5, для атмосферы типа II по ГОСТ 15150.

Основные параметры и размеры гидранта приведены в таблице и на чертеже:

Наименование параметра	Значение
Рабочее давление Рр, МПа (кгс/см2), не более	1(10)
Высота гидранта Н, мм (с интервалом, через 250 мм)
Масса гидранта (при высоте 1250 мм), кг, не более (с увеличением массы на каждые 250 мм высоты не более 10 кг)	105
Ход клапана, мм	24-30
Число оборотов штанги до полного открытия клапана	12-15
Гидравлическое сопротивление в гидранте при Н=1250 мм, с2м-5, не более (изменение гидравлического сопротивления на каждые 250 мм высоты, с2м-5, не более	1,25×103 0,05×103
Полный срок службы гидранта, лет, не менее	18

Рис. Пожарный гидрант

Конструктивные особенности гидранта

·  корпус гидранта модульного типа, что позволяет изменять высоту гидранта от 1250 до 3500 путем изменения количества и типа надставок.

·  покрытие гидранта внутреннее и наружное порошково-эпоксидное, которое обеспечивает антикоррозионную защиту изделия.

·  штанга гидранта выполнена из коррозионно-стойкой стали.

·  резьбовая часть ниппеля бронза.

·  крепеж применяемый при сборке гидранта имеют антикоррозийную защиту, что увеличивает срок их службы при работе в агрессивных условиях.

Принцип действия пожарного гидранта.

Гидрант конструктивно представляет собой отвод, который устанавливается на тройник или пожарную подставку на пожарной или водопроводной сети.

Перед началом эксплуатации, удаляют грязь с поверхности крышки во избежание попадания посторонних предметов в ствол гидранта.

Открывают крышку гидранта и на резьбовую часть ниппеля навинчивают пожарную колонку до упора. Плавным поворотом рукоятки пожарной колонки против часовой стрелки открывают гидрант, при этом вращательное движение штанги преобразуется в поступательное движение клапана. Нормой считается 12-15 оборотов. Вода через открытый канал поступает в ствол гидранта и пожарную колонку.

По окончании отбора воды поворотом рукоятки пожарной колонки по часовой стрелке закрывают гидрант, отвинчивают колонку, закрывают ствол гидранта крышкой.

Оставшаяся в гидранте вода через дренажное отверстие в нижнем фланце выходит самотеком в колодец.

Примечание: В весенне-осенний период дренажное отверстие должно быть заглушено, при затоплении пожарных колодцев грунтовыми водами.

Комплексность.

Гидрант 1 шт

Паспорт 1 шт

Прокладка по требованию заказчика

Пожарная подставка по требованию заказчика

Переходной фланец по требованию заказчика

Пожарный тройник по требованию заказчика

РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

При монтаже гидранта необходимо соблюдать следующие условия:

·  рабочее положение гидранта - вертикальное;

·  перед установкой гидранта трубопровод тщательно промыть, чтобы удалить из него окалину, песок и другие твердые частицы;

·  установить гидрант в колодце на пожарную подставку по ГОСТ 5525 или приварной патрубок;

·  размещение в колодцах должно обеспечивать свободную установку крышки колодца, а также полное навертывание пожарной колонки и удобство проведения ремонтных работ;

·  присоединение гидранта к трубопроводу должно быть герметичным и выдер­живать давление 1,0 МПа (10 кгс/см2).

При установке (снятии) гидранта в эксплуатации должна быть сделана соответствующая запись паспорте.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует соответствие гидранта требованиям ГОСТ 8220 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации гидранта - 36 месяцев со дня ввода в эксплуатацию.

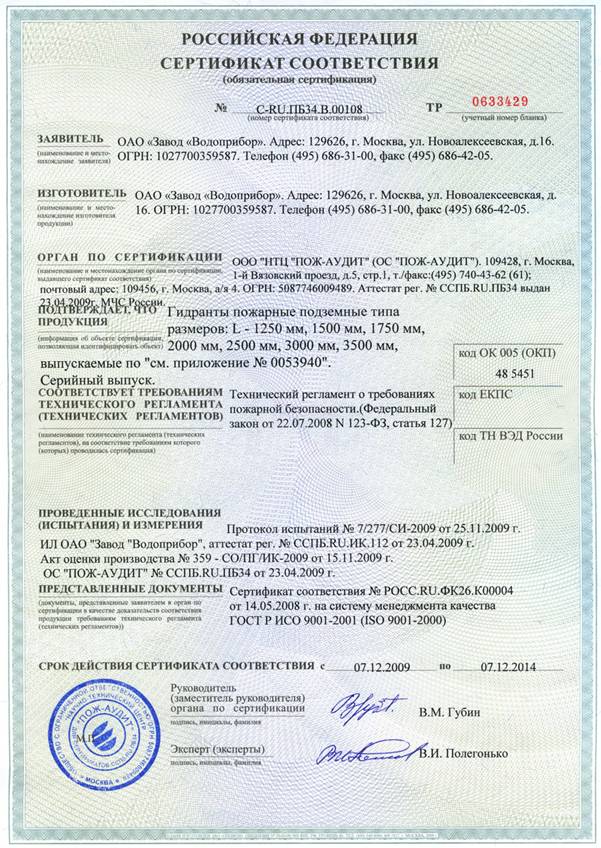

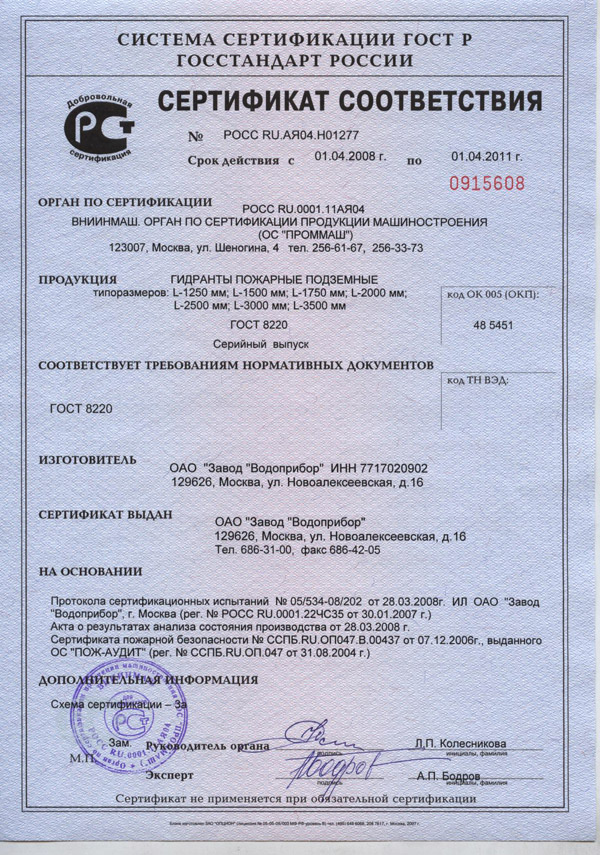

СЕРТИФИКАТЫ
