Офсетные литографические технологические процессы (стр. 2 )

Дополнительные цвета: красный, зеленый, синий могут измениться в зависимости от условий, в число которых входят конструкция печатной машины, поверхностные характеристики подложки для печати, реологические свойства и прозрачность типографской краски. Таким образом, соответствия первоначальных значений C, М, Y (голубого, пурпурного и желтого) техническим условиям недостаточно для обеспечения соответствия дополнительных цветов значениям, указанным в таблице 2.

Таблица 3 —допуски для плашечных цветов процесса в соответствии с требованиями CIE для сервис-бюро (CIELAB) (единица измерения: 1)

	Черный	Голубой	Пурпурный	Желтый
Допуск на отклонение параметра от номинала	4	5	8	6
Допуск на изменение параметра	2	2.5	4	3

ПРИМЕЧАНИЕ 23

Допуска для специальных (точечных) цветов и при печати упаковочных материалов должны быть меньше, чем указанные в таблице 3., в особенности, для цветовая разность, относящаяся к различиям в величинах L*'.

4.2.1.4. Глянец по поверхности краски

Параметр глянца для красочного слоя после сушки может быть задан особо в случае необходимости

Глянцевый зеркальный блеск подложки для печати или участков бумаги, равномерно залитых плашечной краской одного цвета, измеряется при освещении под углом 75 градусов, (15 градусов относительно поверхности бумаги (подложки)) и измерение выполняется под углом 75 градусов. Используемый измерительный прибор должен соответствовать ISO 8254.1. Измеренные значения выражаются в процентах в соответствии с методикой измерений, описанной в стандарте ISO 8254-1.

4.2.2 Пределы воспроизведения плотности тона

Шаблоны, образованные полутоновыми точками в пределах указанных ниже пределов плотности тона (на пленке) должны быть перенесены на оттиск с однородной плотностью:

Для линиатуры растра в пределах от 40 см-1 до 70 см-1: от 3% до 97%:

Для линиатуры растра 80 см-1 либо при печати полутоновых проб методом глубокой печати: от 5 до 95%

Никакие важные участки изображения не могут иметь плотность вне указанных пределов на цветоделенной пленке.

4.2.3 Допуски на позиционирование и совмещение изображения

Наибольшее допустимое смещение между центрами изображения любых двух распечатанных цветов не должен превышать половины ширины самого мелкого растра для всех четырех цветоделенных пленок.

4.2.4 Повышение плотности тона

4.2.4.1 Конечные значения плотности тона

Повышение плотности тона для массовой печати и для пробной печати должны быть определены и оговорены для каждого плашечного цвета либо путем цитирования одной из категорий, обозначенных буквами от А до Н в Таблице 4 (а также представленными в виде графиков на рис.1) либо путем прямого указания плотности тона в абсолютных единицах. Кроме того, Растискиваниеможет быть задано в виде диаграммы, как показано на Рисунке 1.

При отсутствии заданных значений, повышенная итоговая плотность тона для 50%-ного контрольного поля на цветной контрольной шкале будет соответствовать значению, указанному в Таблице 5 для перечисленных в ней категорий печатной продукции.

ПРИМЕЧАНИЯ

24 Увеличение значения черного тона (растискивание) - обычно на 2% или 3 % выше тонов хроматических цветов. Черный тон обычно распечатывается в первых пробных оттисках а также при использовании пленок большей, чем обычно, толщины

25 В случае, когда желательно иметь данные о конверсии увеличенного значения тона из одной линиатуры растра в другую, желателен, обратитесь к По диаграммам, показанным на рисунках С.1 и C.2. могут быть определены итоговые конвертированные значения для печати на офсетных машинах и в контрольных полях контрольной шкалы со значениями 40% и 60% на пленке. Конверсия значений для пробной офсетной печати может потребовать обращения к разным графикам на одной и той же диаграмме.

26 Значения, данные Таблице 5, относятся к замерам на контрольной шкале с линиатурой растра 60 см-1. При считанном денситометром сигнале класса DIN E (том из двух сигналов, установленных стандартом DIN 16536-2:1995, который имеет более широкую полосу), с поляризацией, используя метод, и с использованием метода, указанного в разделе 5. Для денситометров без поляризации и относящимся по виду выходного сигнала к категории ISO T, возрастание плотности тона для голубого, пурпурного и черного цветов приблизительно соответствует данным, записанным в таблице 5; для желтого цвета значения тона – на 2% меньше.

Таблица 4 — Растискивание и его соответствие полям контрольной шкалы (в процентах)

Растискиваниепри печати
Пленка	А	В	С	D	Е	F	G	Н
25	9	12	15	18	20	23	26	29
40	13	16	19	22	25	28	31	34
50	15	17	20	23	25	28	31	33
70	14	16	17	18	20	21	23	24
75	13	14	15	16	17	18	19	20
80	12	12	13	14	14	15	16	17

Плотность тона на пленке, в процентах

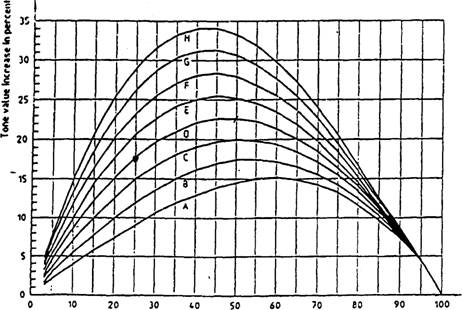

Рисунок 1 — Графики увеличения плотности тона для категорий, указанных в таблице 4 (в таблице даны округленные значения, а на графике – неокругленные исходные данные.)

Таблица 5 —Растискивание для поля контрольной шкалы со значением 50% с линиатурой растра 60 см-1 (в процентах)

Журнальная печать на термодиффузных машинах с рулонной подачей бумаги, хроматические цвета1)
Позитивные пластины, бумага тип 32)	13
Негативные пластины, бумага тип 32)	27
Четырехкрасочная непрерывная печать канцелярских бланков
Позитивные пластины, бумага типов 1 и 22)	25
Позитивные пластины, бумага типов 4 и 52)	29
Негативные пластины, бумага тип 1 и 2 2)	29
Негативные пластины, бумага тип 4 и 52)	33
Коммерческая / специальная печать, хроматические цвета1)
Позитивные пластины, бумага типов 1 и 22)	17
Позитивные пластины, бумага тип 32)	19
Позитивные пластины, бумага типов 4 и 52)	23
Негативные пластины, бумага тип 1 и 2 2)	25	(18)3)
Негативные пластины, бумага тип 3 2)	27	(22) 3)
Негативные пластины, бумага тип 4 и 5 2)	31	(28) 3)
1) Черный - обычно на 2% -3% выше. 2) Как указано в п. 4.2.1.1. ' 3) Взаимозаменяемые значения для печатных машин использующих преимущественно негативные пластины для офсетной печати, в которых условия работы оптимизированы под минимальное увеличение плотности тона.

4.2.4.2 Допуск на отклонение от полутоновой плотности (тона с плотностью 50%)

Отклонения от номинальной плотности среднего тона (со значением плотности 50%) между пробными оттисками и качественной печатью не должны превышать величину допуска (на отклонение от заданного параметра), указанную в таблице 6.

ПРИМЕЧАНИЕ 27.

Следует признать, что в наихудшем случае такой допуск может вызвать отклонение от среднего тона между пробным и качественным оттисками до 7 % в среднем тоне.

Для массовой печати среднее отклонение от номинальной плотности составит не более 4% от точного заданного итогового значения. Среднестатистическая погрешность плотности тона не может и ни в коем случае не должна превышать половины значения допуска на изменение параметра, указанного в таблице 6.

Отклонения от средней плотности тона (произвольные изменения насыщенности полутоновых точек между хроматическими цветами) между пробными оттисками и массовым тиражом не должен превышать величину, указанную в таблице 6.

Таблица 6 — Допуски на растискиваниеи максимальное отклонение от средней плотности тона для пробных оттисков и для массовой печати ( в процентах).

Значения плотности тона (для пленки)	Допуск на погрешности при пробной печати	Допуск на погрешности при качественной печати	Допуск на отклонения от нормы при печати массового тиража
40 или 50	3	4	4
75 или 80	2	3	3
Максимальное отклонение от средней плотности тона	4	5	5

ПРИМЕЧАНИЯ

28 Значения, указанные в таблице 6, относятся к замерам, выполненным с помощью денситометра или колориметра для значений линиатуры растра в тоновых шкал от 50 см-1 до 70 см-1.

29 Величины допусков в процентах рассчитаны путем вычитания заданного значения из измеренного значения

5 Метод испытаний: измерение плотности тона и увеличения плотности тона при печати

См. п. 5.3 стандарта ISO, 12647-1 а также приведенные ниже дополнительные условия.

Контрольная шкала должна быть напечатана вместе с основным объектом печати: ее линиатура растра должна быть выбрана из диапазона значений от 50 см-1 до 70 см-1. Общая плотность экспонированного изображения на пленке должна быть не менее чем в 3,0 раза выше плотности прозрачной неэкспонированной пленки (прозрачной неэкспонированной пленки и вуали), Ширина полосы интерференции на краях изображения не должна превышать 2 мкм.

ПРИМЕЧАНИЯ

30 Полутоновые растры с эллипсовидными точками, которые настроены на первичное включение при плотности тона около 40% демонстрируют повышение плотности тона при печати приблизительно на 1.5 % больше, чем растры с полутоновыми точками в форме круга.

31 См. ПРИМЕЧАНИЕ 25 к п. 4.2.4.1.

Приложение A

(справочное)

Способы подбора цвета типографских красок для типов бумаги,

указанных в таблице 2

В полиграфической практике часто наблюдается явление, когда на различных подложках для печати пленки, образуемые красками, имеют неодинаковую толщину. Несмотря на то, что меньшие градации обычно дают меньшую цветовую насыщенность, по сравнению с более высокими градациями, фактически, как правило, на печать меньших градаций расходуется больше краски. Таким образом печатники частично компенсируют пониженную оптическую эффективность пигмента краски за счет меньших градаций тона, вследствие неравномерного наложения краски и приведенных к объему потерь.

На основании многочисленных испытаний был сделан вывод, что цветовая насыщенность, используемая в практической печати для определенных сочетаний краски и свойств бумаги может быть рассчитана с высокой точностью, представив себе бумагу с одной и той же равномерной толщиной красочного слоя по всей ее площади, где красочный слой имеет тот же цвет, какой указан в ISO 2846-1 на бумаге предназначенной для красочных проб, и эта бумага различных типов, также указана в том же стандарте. В указанных одинаковых условиях, бумага низкого качества, как правило, имеет тенденцию к очень большой шероховатости поверхности и впитывает краску в большей степени, чем качественные сорта бумаги, имеющие более гладкую поверхность и высококачественное покрытие. Описанные далее два способа позволяют порознь определить условия печати, дающие равномерное по толщине красочное покрытие по всему полю бумажного листа.
