Руководство по монтажу

РУКОВОДСТВО ПО МОНТАЖУ

ПРОТИВОУГОННОГО УНИВЕРСАЛЬНОГО МЕХАНИЧЕСКОГО ЗАМКА КАПОТА

АТЛЕТ NEO

Renault Fluence

Механический замок капота АТЛЕТ NEO является универсальным противоугонным средством защиты подкапотного пространства автомобиля в составе охранного комплекса. Монтаж замка капота должен производиться опытными мастерами с достаточной квалификацией. Некорректный монтаж и, вследствие этого, возможные проблемы могут привести к угрозе жизни людей.

ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ

- личину замка желательно располагать с учетом удобства пользования и условий криптостойкости;

- каждый элемент замка должен быть надежно закреплен на кузове с помощью кронштейнов и метизов, входящих в комплект замка капота;

- при необходимости пропустить трос замка чрез отверстие в металле кузова или конструкционного элемента автомобиля, следует позаботиться о восстановлении антикоррозионного покрытия и защите от проникновения влаги в салон автомобиля. Если возможно применяйте резиновые втулки и кембрики для лучшей герметизации салона;

- исполнительное устройство следует располагать из условий удобства монтажа;

- при необходимости армируйте защиту троса с помощью защитного металлического тюбинга либо другим способом;

- не допускайте перегибания троса по малому диаметру;

- чтобы в исполнительном устройстве не скапливалась влага, располагайте его с зазором от кузова автомобиля;

- размещайте элементы и составные части замка так, чтобы они не мешали работе штатных устройств, механизмов и их частей автомобиля.

Схема сборки замка капота АТЛЕТ NEO

Схема сборки исполнительного устройства замка капота АТЛЕТ NEO

Рекомендуемый порядок монтажа универсального замка капота АТЛЕТ NEO

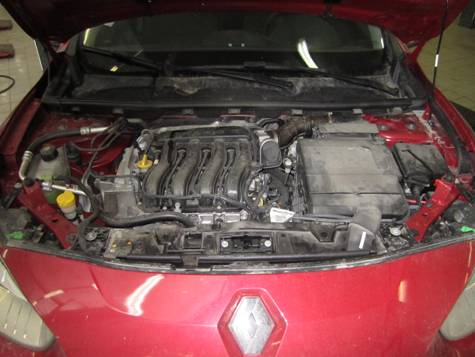

1. Откройте капот автомобиля.

Выберите место размещения основных элементов замка капота, руководствуясь общими требованиями к монтажу.

2. Закрепите кронштейны крепления на исполнительном устройстве с помощью клёпок с внутренней стороны. Загните кронштейны по профилю элементов кузова для более удобного монтажа.

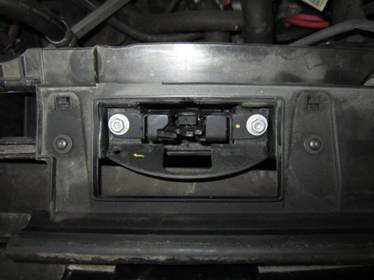

3. Демонтируйте штатный замок капота.

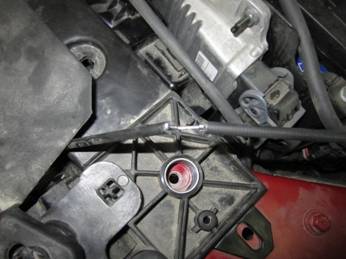

Отсоедините штатный трос открывания замка капота, и на его место установите наконечник для оплётки троса.

В нём будет обжата оплётка троса, который передаёт усилие от исполнительного устройства

на замок капота.

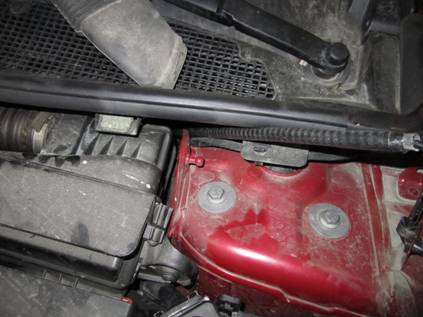

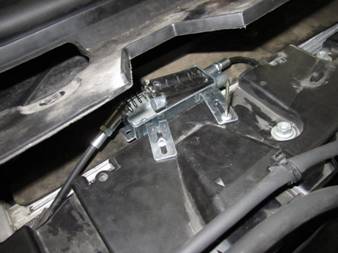

4. Закрепите исполнительное устройство в выбранном месте с помощью заклёпок или саморезов.

5. Отрежьте оплётку штатного троса.

Оплетка штатного троса открывания капота обрезается на необходимую длину, с учётом расположения исполнительного механизма.

Отрезанная оплётка удаляется, на место отрезанного наконечника устанавливается наконечник из набора метизов.

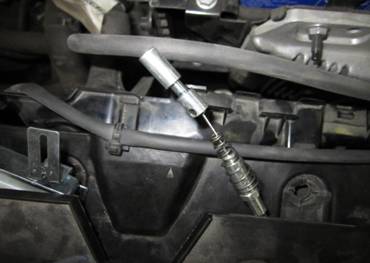

5. Обрежьте оплётку троса из комплекта необходимой длины и протяните трос от исполнительного механизма в оплётку. Для имитации шарика, на конце троса, используйте втулку с шестигранным винтом из комплекта метизов.

Проведите трос от исполнительного устройства сквозь штатный замок капота и закрепите наконечник оплётки в замке с помощью стопорного кольца.

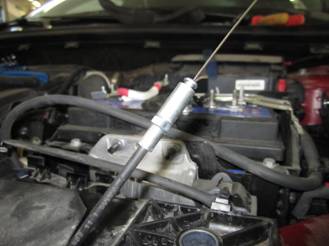

Проденьте втулку на трос с противоположной стороны крепления оплётки на замке капота, до упора, к тяге механизма открывания замка капота, и зафиксируйте втулку шестигранным винтом. Отведите тягу и извлеките трос со втулкой.

Отрежьте остаток троса и закрепите втулку и наконечник оплетки троса в замке капота.



8 Извлеките ригель, открутите шестигранный винт.

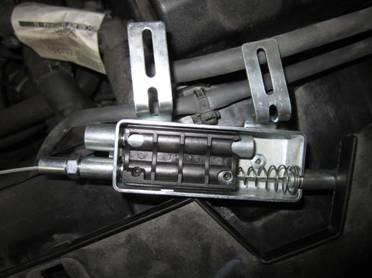

9.Установите пластиковый подвижный блок так, чтобы он находился в крайнем левом положении в корпусе исполнительного устройства. Установите ригель открывания замка капота(верхний) до упора в крайнем левом положении (открыто).

Зафиксируйте трос открывания капота в ригеле с помощью шестигранника.

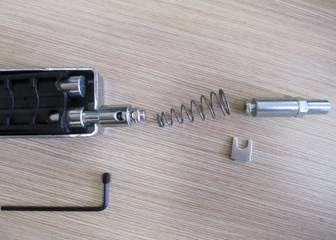

10 Методом навивки наденьте пружину на трос, так, чтобы малый диаметр пружины был со стороны ригеля.

11 Вставьте в исполнительное устройство оба ригеля. Первым ставьте ригель открывания замка капота, затем ригель управления замка капота NEO.

12 Проверьте работоспособность системы открывания капота, для чего с помощью отвёртки закройте штатный замок капота и дёрните за ручку открывания капота. Верхний ригель должен находиться в крайнем левом положении (открыто).

Переходите к монтажу личины замка АТЛЕТ.

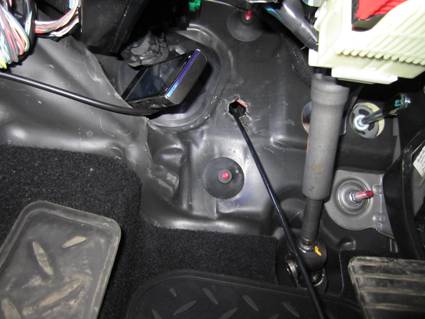

13. Просверлите отверстие в моторном щите диаметром 13мм или используйте штатные технологические отверстия для прокладки рубашки троса от личины замка АТЛЕТ NEO. Предварительно убедитесь, что с обратной стороны моторного щита не проходят провода и трубки.

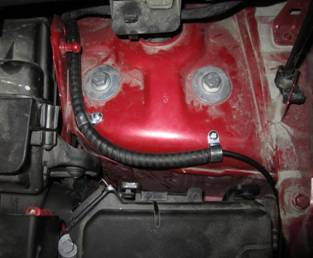

14 Протяните защиту троса сквозь отверстие и выведите в подкапотное пространство.

15. Закрепите личину в салоне автомобиля используйте метизы из набора.

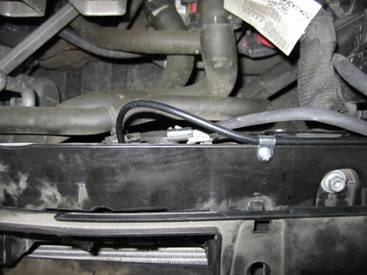

16 Закрепите трос в подкапотном пространстве, используя хомуты из набора метизов. Длину троса от личины замка к исполнительному устройству выбирайте из условий минимального перегиба и отсутствия помех другим узлам и деталям под капотом автомобиля.

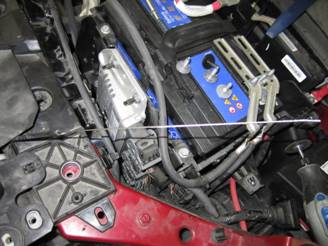

17 Протяните петлёй оплётку троса личины замка под штатным замком капота в сторону исполнительного устройства и отмерьте нужную длину оплётки.



18 Закрепите трос личины замка к исполнительному устройству.

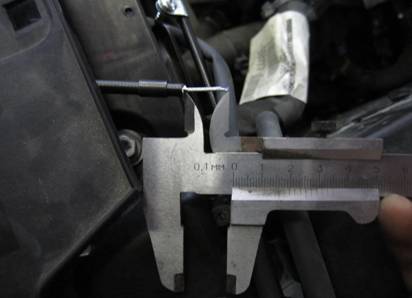

Для этого откройте (вытянете) личину замка, затем отрежьте центральный трос, чтобы он выходил из оплётки на 15- 17мм.

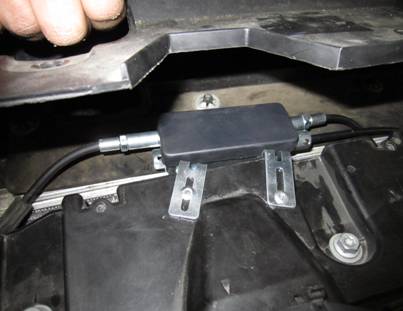

Вставьте трос в исполнительное устройство и зафиксируйте его в ригеле с помощью шестигранного винта. Закройте исполнительное устройство крышкой.



19. Проверьте работоспособность блокиратора капота.

Блокиратор капота АТЛЕТ НЕО установлен.
