Приборы щитовые цифровые электроизмерительные (стр. 4 )

4.3.4.2 Приборы подключить в соответствии со схемами, приведенными на рисунках В.1-В.3 приложения В. В качестве источника входного сигнала использовать источник калиброванных напряжений и токов (см. 2.1).

4.3.4.3 Опробование приборов с числом десятичных разрядов 3,5 проводить следующим образом.

На прибор подать питание. Показания цифровых индикаторов должны соответствовать значению входного сигнала.

Изменяя значение входного сигнала, убедиться в том, что в каждом разряде цифровых индикаторов включается каждый из предусмотренных символов, а при изменении полярности входного тока соответствующим образом меняется знак показания.

4.3.4.4 Опробование приборов с числом десятичных разрядов 4,0 проводить следующим образом.

На прибор подать питание. Показания цифровых индикаторов должны соответствовать значению входного сигнала.

Проверить функционирование цифровых и единичных индикаторов:

– убрать перемычку с позиции 3 (см. 1.3.1.3), при этом прибор перейдет в режим диагностики индикаторов;

– должны поочередно загораться цифровые индикаторы (загораются все сегменты) справа налево, затем вспомогательные единичные индикаторы в следующей последовательности «I», «Н», «%», «×» ;

– установить перемычку на позицию 3, при этом прибор перейдет в рабочий режим по окончании текущего цикла диагностики индикаторов.

Проверить возможность установки шкалы показаний в соответствии с таблицей Б.1 приложения Б. На прибор подать входной сигнал в диапазоне 80‑100 % от верхнего значения диапазона измерения. Изменяя положение перемычек 1 и 2, контролировать в зависимости от вида шкалы показания цифровых индикаторов и состояние единичных индикаторов «%», «Н».

4.3.5 Проверка основной погрешности

Определение основной погрешности следует проводить методом прямых измерений в контрольных точках.

Приборы подключить в соответствии со схемами, приведенными на рисунках В.1-В.3 приложения В. В качестве источника входного сигнала использовать источник калиброванных напряжений и токов (см. 2.1).

Проверку проводить следующим образом:

1) на прибор подать питание, показания цифровых индикаторов должны соответствовать значению входного сигнала;

2) выдержать приборы в течение времени установления рабочего режима (30 мин);

3) для приборов Щ02, Щ96, Щ120 с числом десятичных разрядов 4,0 установить нормирующую шкалу с помощью перемычек 1, 2 (см. таблицу Б.1 приложения Б), в младшем разряде должна быть включена точка;

4) затем на прибор подавать входной сигнал, соответствующий контрольным точкам, и контролировать показания цифровых индикаторов.

Контрольные точки, значения входного сигнала и допускаемые значения в контрольных точках для проверки основной погрешности приведены в таблицах Е.1 и Е.2 приложения Е.

За основную приведенную погрешность принимают наибольшую (по абсолютному значению) разность между показанием прибора и действительным значением измеряемой величины, выраженную в процентах от нормирующего значения. За нормирующее значение принимается верхний предел максимального диапазона показаний (см. таблицу 4).

Значение основной приведенной погрешности должно соответствовать требованиям 1.2.12.

4.3.6 Оформление результатов поверки

При положительных результатах периодической поверки на корпус наносят оттиск поверительного клейма, в паспорте производят запись о годности к применению.

5 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

5.1 Транспортирование приборов должно производиться в соответствии с ГОСТ .

Значения климатических и механических воздействий на приборы при транспортировании должны находиться в пределах, указанных в 1.2.18 и 1.2.19.

Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исключать их перемещение. При транспортировании самолетом приборы должны быть размещены в отапливаемых герметизированных отсеках.

5.2 При транспортировании приборов железнодорожным транспортом вид отправки – мелкая малотоннажная, тип подвижного состава – крытый вагон или платформа с универсальным контейнером, загруженным до полной вместимости.

5.3 После транспортирования при отрицательной температуре окружающего воздуха приборы выдерживают упакованными в течение 6 часов в условиях хранения 1 ГОСТ .

5.4 Хранение приборов, изготавливаемых для эксплуатации в условиях умеренного климата, следует производить в соответствии с требованиями ГОСТ  при температуре окружающего воздуха от плюс 5 до плюс 40 ºС и относительной влажности воздуха не более 80 % при температуре плюс 25 ºС.

Хранить приборы без упаковки следует при температуре окружающего воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха не более 80 % при температуре плюс 25 ºС. Хранение приборов у изготовителя и потребителя следует производить в закрытых складских помещениях на стеллажах в потребительской таре.

В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозийно-активных агентов для атмосферы типа I по ГОСТ .

6 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1 Гарантийный срок эксплуатации 18 месяцев со дня ввода прибора в эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления прибора.

6.2 Изготовитель гарантирует соответствие прибора требованиям технических условий ТУ 25-7504. при соблюдении следующих правил:

- соответствие условий эксплуатации, хранения, транспортирования изложенным в настоящем руководстве;

- обслуживание прибора должно производиться персоналом, прошедшим специальное обучение.

6.3 При несоблюдении потребителем требований 6.2 потребитель лишается права на гарантийный ремонт.

7 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

7.1 При отказе в работе или неисправности прибора в период действия гарантийного срока потребителем должен быть составлен акт о необходимости ремонта и отправки прибора изготовителю.

7.2 Единичные отказы комплектующих изделий не являются причиной для предъявления штрафных санкций.

8 УТИЛИЗАЦИЯ

8.1 Прибор не представляет опасности для жизни, здоровья людей и окружающей среды после окончания срока эксплуатации и подлежит утилизации по технологии, принятой на предприятии, эксплуатирующем данное изделие.

Приложение А

(обязательное)

Общий вид, габаритные и установочные размеры приборов

1 – Кронштейн,

2 – Винт М3,

3 – Клеммы подключения входного сигнала,

4 – Клеммы подключения питания

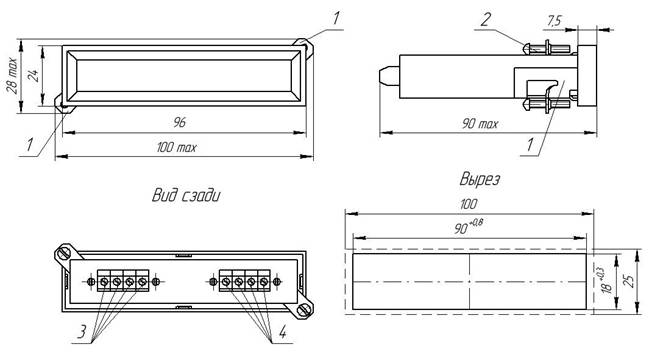

1 – Общий вид прибора Щ00

1 – Кронштейн,

2 – Винт М3,

3 – Клеммы подключения входного сигнала,

4 – Клеммы подключения питания

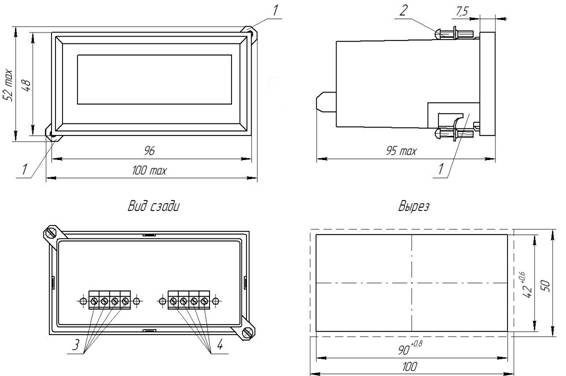

2 – Общий вид прибора Щ01

1 – Кронштейн,

2 – Винт М3,

3 – Клеммы подключения входного сигнала,

4 – Клеммы подключения питания

3 – Общий вид прибора Щ02.01

1 – Кронштейн,

2 – Винт М3,

3 – Крышка,

4 – Единичные индикаторы (только для приборов с числом десятичных разрядов 4,0),

5 – Перемычки (только для приборов с числом десятичных разрядов 4,0),

6 – Клеммы подключения входного сигнала,

7 – Клеммы подключения интерфейса RS-485 (при наличии интерфейса),

8 – Клеммы подключения питания и заземления

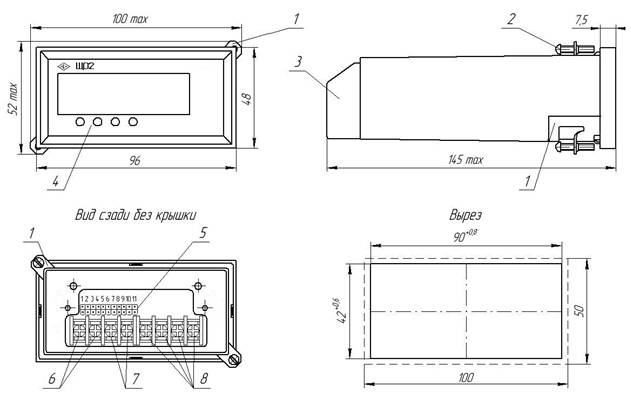

4 – Общий вид прибора Щ02


1 – Кронштейн,

2 – Винт М3,

3 – Крышка,

4 – Клеммы подключения входного сигнала,

5 – Клеммы подключения питания

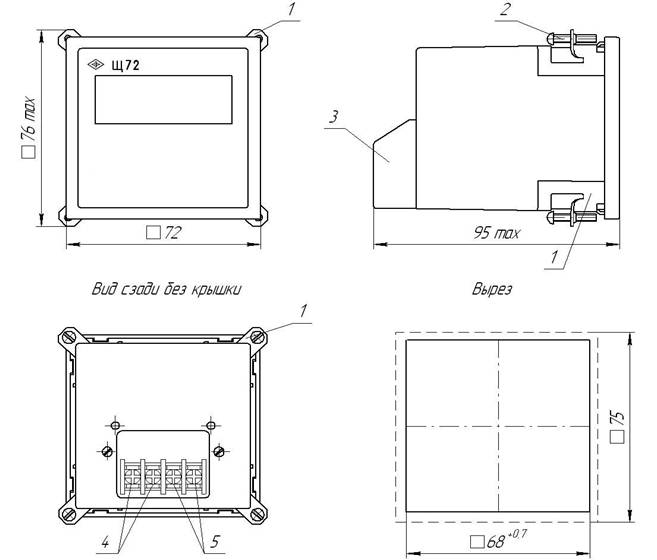

5 – Общий вид прибора Щ72

1 – Кронштейн,

2 – Винт М3,

3 – Крышка,

4 – Единичные индикаторы (только для приборов с числом десятичных разрядов 4,0),

5 – Этикетка,

6 – Перемычки (только для приборов с числом десятичных разрядов 4,0),

7 – Клеммы подключения входного сигнала,

8 – Клеммы подключения интерфейса RS-485 (при наличии интерфейса),

9 – Клеммы подключения питания и заземления

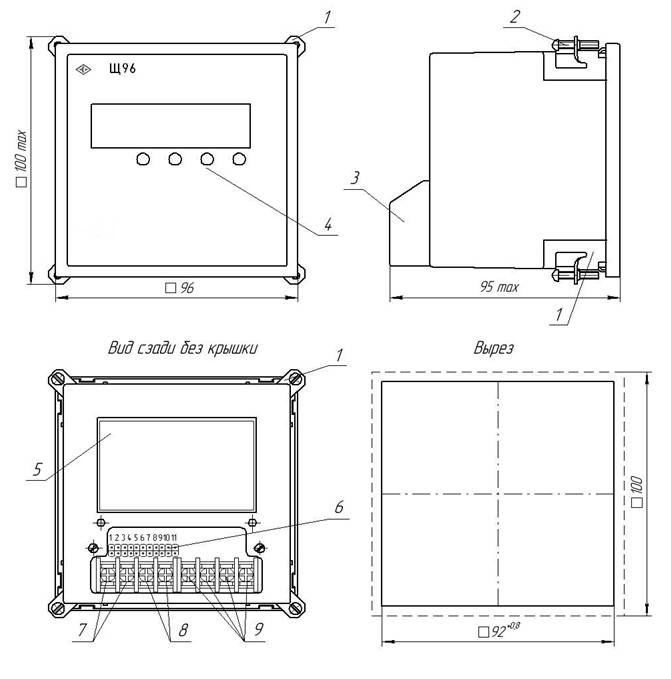

6 – Общий вид прибора Щ96


1 – Единичные индикаторы (только для приборов с числом десятичных разрядов 4,0),

2 – Крышка,

3 – Комплект крепежных частей (скоба, шайба пружинная, гайка М3),

4 – Этикетка,

5 – Перемычки (только для приборов с числом десятичных разрядов 4,0),

6 – Клеммы подключения входного сигнала,

7 – Клеммы подключения интерфейса RS-485 (при наличии интерфейса),

8 – Клеммы подключения питания и заземления

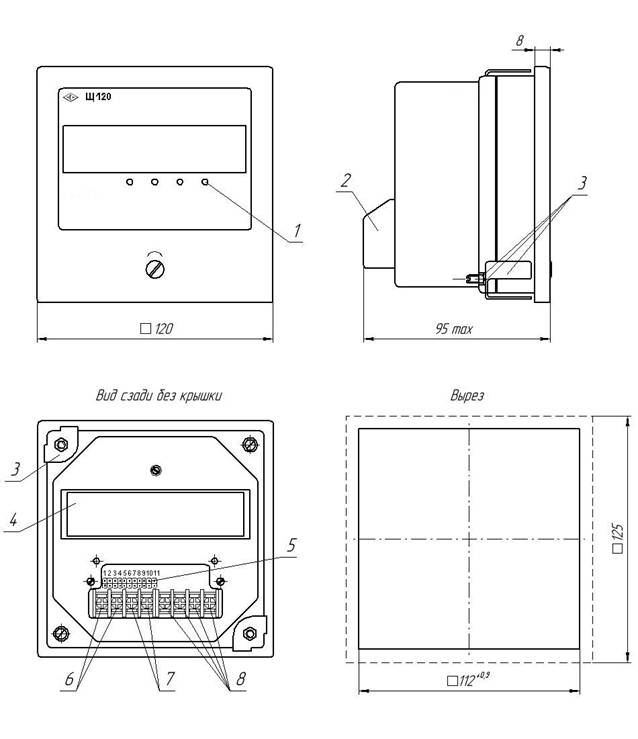

7 – Общий вид прибора Щ120
Приложение Б

(обязательное)

Установка параметров прибора с помощью функциональных перемычек

1 – Установка шкалы показаний для приборов с числом десятичных разрядов 4,0

Вид шкалы	Состояние перемычек	Состояние единичных индикаторов
1	2	«%»	«Н»
Заказанная (диапазон показаний соответствует заказу)	есть	есть	выкл.	выкл.
Нормирующая (диапазон показаний соответствует максимальному диапазону показаний ±10000. *)	нет	есть	вкл.	вкл.
Процентная (диапазон показаний ±100.0 *)	есть	нет	вкл.	выкл.
Прямая (диапазон показаний соответствует диапазону входного сигнала)	нет	нет	выкл	Вкл.
* Для нормирующей и процентной шкал положение точки должно соответствовать указанному.

2 – Установка адреса для приборов с числом десятичных разрядов 4,0

Перемычка (n)	Вес разряда при установленной перемычке (аn)	Примечание
8	16	Адрес прибора (А) определяется сложением веса установленных перемычек: A=∑аn. При отсутствии перемычки вес разряда равен нулю.
7	8
6	4
5	2
4	1

3 – Установка скорости обмена для приборов с числом десятичных разрядов 4,0

Скорость обмена, бод	Состояние перемычек
9	10
4800	есть	есть
9600	есть	нет
19200	нет	есть
38400	нет	нет

Приложение В

(обязательное)

Схемы внешних подключений приборов

Еп – источник питающего напряжения постоянного тока.

1 – Схема подключения приборов Щ00, Щ72

Еп – источник питающего напряжения постоянного тока.

2 – Схема подключения приборов Щ01, Щ02.01.

Еп – источник питающего напряжения постоянного тока.

а) для исполнений с параметром d = 5В, 12В, 24В.

Еп1, Еп2 – источники питающего напряжения постоянного тока.

б) для исполнений с параметром d = 12ВН, 24ВН.

в) для исполнений с параметром d = ~ 220В.

3 – Схемы подключения приборов Щ02, Щ96, Щ120.
Приложение Г

(обязательное)

Схемы структурные приборов

Д – делитель (шунт),

У – усилитель,

АЦП – аналого-цифровой преобразователь,

И – индикаторы,

ИОН – источник опорного напряжения,

ИПН – инвертирующий преобразователь напряжения,

ПН – преобразователь напряжения, устанавливается в зависимости от исполнения прибора

1 – Схема структурная приборов с числом десятичных разрядов 3,5

Д – делитель (шунт),

У – усилитель,

АЦП – аналого-цифровой преобразователь,

УГР – узел гальванической развязки,

П – процессор,

И – индикаторы,

ПН1 – преобразователь напряжения, устанавливается в зависимости от исполнения прибора,

ПН2 – преобразователь напряжения +5 В/±15 В,

ИОН – источник опорного напряжения,

СН1 – стабилизатор напряжения -5 В,

СН2 – стабилизатор напряжения +5 В,

СИ – счетчик импульсов,

ФП – функциональные перемычки,

УИ – узел интерфейса, устанавливается в зависимости от исполнения прибора

2 – Схема структурная приборов с числом десятичных разрядов 4,0
Приложение Д

(обязательное)

Протокол обмена данными по интерфейсу

Д.1 Описание протокола

Обмен информацией ведется в символьном виде.

Формат команд:

(Разделитель)(Адрес)[(Код Команды)](Контрольная Сумма)(CR)

Формат ответа:

(Разделитель)[(Адрес)][(Данные)](Контрольная Сумма)(CR)

Адрес и Контрольная сумма являются шестнадцатеричными числами.

Числа передаются кодами (символами), представляющими собой цифры числа (например, число 85 передается символами ‘8’ и ‘5’).

CR – символ окончания команды (0Dh).

Д.2 Описание команд

В.2.1 Команда чтения результата преобразования входной величины

Синтаксис: #AA(КС)(CR)

# – символ разделитель;

AA – адрес опрашиваемого прибора (от 0 до 31);

Ответ прибора: >(Данные)(КС)(CR)

> – разделитель команды;

АА – адрес отвечающего модуля;

(Данные) – значение, отображаемое на индикаторе параметра (символьная строка).

При синтаксической ошибке (неверный формат команды) или неисправной линии связи ответ отсутствует.

Пример:

Команда: #01(КС)(CR) Ответ: >0052.74(KC)(CR)

Чтение по адресу 01, успешное получение значения.

Д.2.2 Команда чтения имени прибора

Синтаксис: $ААМ(КС)(CR)

$–символ разделитель;

AA – адрес опрашиваемого прибора (от 0 до 31);

Ответ прибора: !АА(Имя прибора)(КС)(CR)

! – разделитель команды;

АА – адрес отвечающего модуля;

(Имя прибора) – строка, имеющая следующий вид: «Ща. b»

где Щa – тип прибора,

b – предел диапазона показаний (измерений).

При синтаксической ошибке (неверный формат команды) или неисправной линии связи ответ отсутствует.

Пример:

Команда: $01М(КС)(CR) Ответ: !01Щ02.200V(KC)(CR)

Чтение имени прибора по адресу 01, успешное получение имени прибора.

Д.2.3 Команда чтения версии программного обеспечения (ПО) прибора

Синтаксис: $ААF(КС)(CR)

$–символ разделитель;

AA – адрес опрашиваемого прибора (от 0 до 31);

Ответ прибора: !АА(Версия ПО)(КС)(CR)

! – разделитель команды;

АА – адрес отвечающего модуля;

(Версия ПО) – строка, имеющая следующий вид: «va. b», где

а – номер версии программного обеспечения,

b – модификация текущей версии.

Пример:

Команда: $01F(КС)(CR) Ответ: !01v2.2(KC)(CR)

Чтение версии ПО прибора по адресу 01, успешное получение версии ПО прибора.

Приложение Е

(обязательное)

Значения входных сигналов и показания прибора в контрольных точках

1 – Проверка основной погрешности приборов с числом десятичных разрядов 3,5

Условное обозначение диапазона измерения ( b *)	Кон-трольные точки	Проверяемые отметки (входной сигнал при непосредственном подключении) **	Допускаемые значения **	Входной сигнал, мВ, при номинальном напряжении шунта (Uш)
класс точности 0,4	класс точности 0,2	75 мВ	100 мВ	150 мВ
100 мВ, 100 В, 100 мА, 100 А/ Uш	1	0	от минус 0,6 до плюс 0,6	от минус 0,3 до плюс 0,3	0	0	0
	2	20	от 19,4 до 20,6	от 19,7 до 20,3	15	20	30
	3	40	от 39,4 до 40,6	от 39,7 до 40,3	30	40	60
	4	60	от 59,4 до 60,6	от 59,7 до 60,3	45	60	90
	5	80	от 79,4 до 80,6	от 79,7 до 80,3	60	80	120
	6	99	от 98,4 до 99,6	от 98,7 до 99,3	74,25	99	148,5
	7	минус 20	от минус 20,6 до минус 19,4	от минус 20,3 до минус 19,7	минус 15	минус 20	минус 30
	8	минус 40	от минус 40,6 до минус 39,4	от минус 40,3 до минус 39,7	минус 30	минус 40	минус 60
	9	минус 60	от минус 60,6 до минус 59,4	от минус 60,3 до минус 59,7	минус 45	минус 60	минус 90
	10	минус 80	от минус 80,6 до минус 79,4	от минус 80,3 до минус 79,7	минус 60	минус 80	минус 120
	11	минус 99	от минус 99,6 до минус 98,4	от минус 99,3 до минус 98,7	минус 74,25	минус 99	минус 148,5
200 мВ, 200 В, 200 мА, 200 А/ Uш	1	0	от минус 0,6 до плюс 0,6	от минус 0,3 до плюс 0,3	0	0	0
	2	40	от 39,4 до 40,6	от 39,7 до 40,3	15	20	30
	3	80	от 79,4 до 80,6	от 79,7 до 80,3	30	40	60
	4	120	от 119,4 до 120,6	от 119,7 до 120,3	45	60	90
	5	160	от 159,4 до 160,6	от 159,7 до 160,3	60	80	120
	6	198	от 197,4 до 198,6	от 197,7 до 198,3	74,25	99	148,5
	7	минус 40	от минус 40,6 до минус 39,4	от минус 40,3 до минус 39,7	минус 15	минус 20	минус 30
	8	минус 80	от минус 80,6 до минус 79,4	от минус 80,3 до минус 79,7	минус 30	минус 40	минус 60
	9	минус 120	от минус 120,6 до минус 119,4	от минус 120,3 до минус 119,7	минус 45	минус 60	минус 90
	10	минус 160	от минус 160,6 до минус 159,4	от минус 160,3 до минус 159,7	минус 60	минус 80	минус 120
	11	минус 198	от минус 198,6 до минус 197,4	от минус 198,3 до минус 197,7	минус 74,25	минус 99	минус 148,5

Продолжение таблицы Е.1
