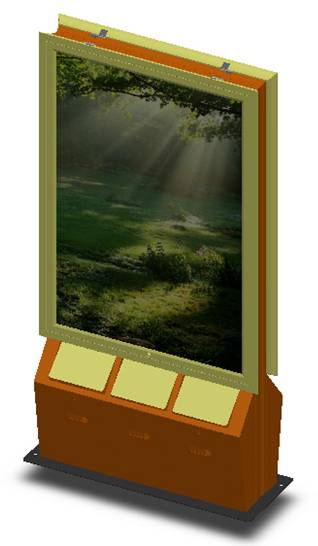

Спецификация Сити-бокса
(конструктор)
№ п/п | Наименование | Кол-во в компл. | Эскиз | Примечание |
1 | Профиль каркаса горизонтальный | 1 |
| Алюминий, Ral L=1317.5 мм |
2 | Профиль каркаса вертикальный | 2 |
| Алюминий, Ral L=2709 мм |
3 | Профиль рамы горизонтальный верхний | 2 |
| Алюминий, Ral L = 1400 мм |
4 | Профиль рамы горизонтальный нижний | 2 |
| Алюминий, Ral L = 1400 мм |
5 | Профиль рамы вертикальный | 4 |
| Алюминий, Ral L = 2000 мм |
6 | Передняя стенка сити - контейнера | 1 |
| Сталь 20, Ral б = 1.5 |
7 | Задняя стенка сити - контейнера | 1 |
| Сталь 20, Ral б = 1.5 |
8 | Гнутая деталь сити - контейнера №1 | 2 |
| Сталь 20, Ral б = 1.5 |
9 | Гнутая деталь сити - контейнера №2 | 2 |
| Сталь 20, Ral б = 1.5 |
10 | Перегородка контейнера | 2 |
| Сталь 20, Ral б = 2.0 |
11 | Лепесток контейнера | 6 |
| Сталь 20, Ral б = 1.5 |
12 | Часть ящика | 3 |
| Сталь 20, Ral б = 1.5 |
13 | Крышка фронтальная ящика | 3 |
| Сталь 20, Ral б = 2.0 |
№ п/п | Наименование | Кол-во в компл. | Эскиз | Примечание |
14 | Ручка ящика | 3 |
| Сталь 20, Ral __ б = 1.2 |
15 | Пластина крепления профиля к каркасу | 14 |
| Сталь 20, Ral б=3.0мм |
16 | Уголок рамки под саморезы | 8 |
| Сталь 20, Ral б=3.0мм |
17 | Уголок рамки под болты | 8 |
| Сталь 20, Ral б=3.0мм |
19 | Стеклодержатель | 20 |
| Сталь 20, Ral б=2.0мм |
20 | Кронштейн крепления ламп правый | 2 |
| Сталь 20, Ral б=1.5мм |
21 | Кронштейн крепления ламп левый | 2 |
| Сталь 20, Ral б=1.5мм |
22 | Петля каркаса | 4 |
| Сталь 20, Ral D= 14 мм |
23 | Петля рамки | 4 |
| Сталь 20, Ral D= 14 мм |
24 | Петля лепестка верхняя | 6 |
| Сталь 20, Ral __ |
25 | Петля лепестка нижняя | 6 |
| Сталь 20, Ral __ |
26 | Пластина основания | 1 |
| Сталь 20, Ral б = 5.0 |
27 | Косынка | 4 |
| Сталь 20, Ral б = 5.0 |
№ п/п | Наименование | Кол-во в компл. | Эскиз | Примечание |
28 | Пластина | 1 |
| Сталь 20, Ral б = 5.0 |
29 | Замок на контейнер | 3 |
| |
30 | Замок на рамки | 2 |
| |
31 | Уплотнитель | 6.8м |
| Резина |
32 | Уплотнитель | 6,8м |
| Резина |
Комплект деталей, приобретаемый заказчиком по месту сборки.
№ п/п | Наименование | Кол-во в компл. | Эскиз | Примечание |
33 | Профиль рамы горизонтальный | 1 |
| Труба 20х40 L=1282 мм Сталь 20 |
34 | Профиль рамы вертикальный | 2 |
| Труба 60х40 L=2676 мм Сталь 20 |
35 | Профиль крепления ламп | 2 |
| Труба 15х15 L=1161.5 мм Сталь 20 |
36 | Винт М6х10 потайной | 64 |
| Сталь 20 |
37 | Болт М6х12 | 24 |
| Сталь 20 |
38 | Гайка М6 | 88 |
| Сталь 20 |
39 | Болт М8х20 | 28 |
| Сталь 20 |
40 | Гайка М8 | 28 |
| Сталь 20 |
41 | Болт М12х60 | 12 |
| Сталь 20 |
42 | Гайка М12 | 12 |
| Сталь 20 |
43 | Фундаментный анкерный болт М20х250 | 7 |
| Сталь 20 |
44 | Гайка М20 | 7 |
| Сталь 20 |
45 | Саморез 4,2х13 | 168 |
| Сталь 20 |
46 | Саморез 4,2х19 | 16 |
| Сталь 20 |
47 | Стекло | 2 |
| Стекло каленое 1827х1226х4мм |
