Спецификация

профильной системы – Пиллар

(конструктор)

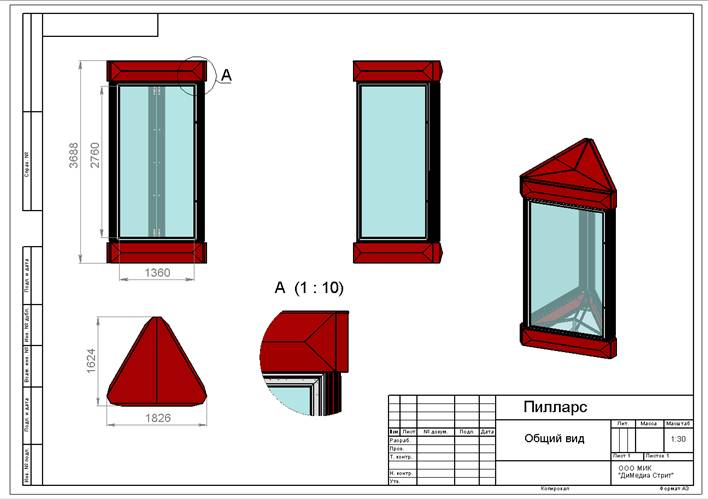

Рис. №1 Общий вид конструкции

Рис. №2 Габаритные размеры конструкции

Исполнитель Заказчик

Ген. директор_________

Лист 1. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
1	Профиль каркаса	3		Алюминий, Ral L= 2940 мм
2-1	Профиль рамы вертикальный левый	3		Алюминий, Ral L= 2940 мм
2-2	Профиль рамы вертикальный правый	3		Алюминий, Ral L= 2940 мм
3	Профиль рамы горизонтальный	6		Алюминий, Ral L=1540 мм
4	Косынка основания	6		Сталь 20, Ral S=3 мм
5	Опора основания	3		Сталь 20, Ral S=4 мм
8	Обшивка	6		Сталь 20, Ral S=1.2 мм
	Пластина облицовки	6		Сталь 20, Ral S=1.2 мм
11	Пластина крепления каркаса	9		Сталь 20, Ral S=3 мм
12	Кронштейн крепления профиля к каркасу	6		Сталь 20, Ral S=4 мм
13	Уголок крепления рамы	12		Сталь 20, Ral S=3 мм
14	Стеклодержатель	36		Сталь 20, Ral S=3 мм

Исполнитель Заказчик

Ген. директор_________

Лист 2. Комплект деталей, входящих в систему конструктор.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
15	Пластина крепления профиля к каркасу	18		Сталь 20, Ral S=4 мм
16	Петля стойки	9		Алюминий, Ral D= 14 мм
17	Петля рамы	9		Алюминий, Ral D= 14 мм
18	Ось	9		Сталь 20, Ral L=140 мм
19	Уплотнитель	1		Резина L=25,2 м
20	Крыша	2		Сталь 20, Ral S=1 мм
21-1	Замок	6		Сталь 20, Ral
21-2	Крючок замка	6		Сталь 20, Ral S=3 мм
21-3	Крючок стойки	6		Сталь 20, Ral S=3 мм

Исполнитель Заказчик

Ген. директор_________

Лист 3. Комплект деталей, приобретаемый заказчиком по месту сборки.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
22	Труба профильная 60х40х2	6		Сталь 20 L=370 мм
23	Труба профильная 40х20х1,5	3		Сталь 20 L=2920 мм
24	Труба профильная 40х20х1,5	12		Сталь 20 L=910 мм
25	Труба профильная 40х20х1,5	12		Сталь 20 L=1655 мм
28	Труба круглая Ø57х3,5	2		Сталь 20 L=370 мм
30	Болт М6х12	72		Сталь 20
31	Винт М6х10 потай	18		Сталь 20
32	Гайка М6	96		Сталь 20
33	Болт М8х14	60		Сталь 20
34	Гайка М8	60		Сталь 20
35	Болт М16х70	12		Сталь 20

Исполнитель Заказчик

Ген. директор_________

Лист 3. Комплект деталей, приобретаемый заказчиком по месту сборки.

№ п/п	Наименование	Кол-во	Эскиз	Примечание
36	Гайка М16	12		Сталь 20
37	Гайка М20	6		Сталь 20
38	Саморез 4,2×13	426		Сталь 20
39	Саморез 4,2×16	18		Сталь 20
40	Фундаментный анкерный болт М20х160	6		Сталь 20 __
41	Стекло ветровое*	3		Оргстекло 2795х1390х3мм

Исполнитель Заказчик

Ген. директор_________
