Преобразователь расхода измерительный электромагнитный ИПРЭ-3 (Т) (стр. 3 )

3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1. ПОРЯДОК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

3.1.1. Техническое обслуживание производится с целью обеспечения работоспособности преобразователя в период его эксплуатации, а также после проведения ремонта.

3.1.2. Виды технического обслуживания: текущее и периодическое.

3.1.3. К периодическому обслуживанию кроме профилактических работ относится обязательная поверка преобразователя в региональных метрологических центрах, в специализированных предприятиях по ремонту или на заводе-изготовителе.

Периодичность поверки устанавливается при испытаниях для целей утверждения типа средства измерений.

3.1.4. Текущее обслуживание.

При текущем обслуживании еженедельно производится:

- поверка ППР на герметичность визуально;

- наблюдение за показаниями индикаторного табло ИП в режимах РАСХОД, ОБЪЕМ, НАРАБОТКА и определение состояния преобразователя по принципу “работает - не работает”;

- производится удаление пыли с ППР и ИП.

Периодически 1-2 раза в месяц необходимо снимать нижнюю заглушку (в зависимости от установки ППР в горизонтальное или вертикальное положение) для удаления конденсата.

3.1.5. Периодическое обслуживание.

Периодическое обслуживание выполняется после истечения гарантийного срока не реже 1 раза в год. Рекомендуется проводить периодическое обслуживание при ремонте преобразователя.

О проведении ремонта и периодического обслуживания делается отметка в паспорте преобразователя.

При периодическом обслуживании проводятся следующие работы:

- проверка состояния жгутов и разъемов на них;

- чистка контактов внешних разъемных соединений бязевой салфеткой, смоченной в спирто-бензиновой смеси;

- промывка и чистка от загрязнений трубы ППР.

Проверку состояния внутреннего монтажа ИП, очистку от пыли, чистку внутренних разъемных соединений рекомендуется проводить во время ремонта преобразователя.

3.2. ТЕКУЩИЙ РЕМОНТ

Преобразователь является ремонтируемым изделием.

Текущий ремонт преобразователя, при котором для устранения неисправностей необходимо открывать ИП или ППР (за исключением монтажной коробки ППР), т. е. разбирать конструкцию, осуществляется на специализированных предприятиях по ремонту или на заводе-изготовителе квалифицированными специалистами.

В таблице 4 приведены простые неисправности, которые устраняются на месте эксплуатации.

Таблица 4

Описание отказов	Возможная причина	Указания по устранению причин отказов
1.При включении в сеть не светится красный индикатор СЕТЬ/АВАРИЯ	Сгорел предохранитель	Заменить предохранитель
2.Не изменяются или заведомо неверные показания расхода	Не поступает сигнал с ППР	Проверить исправность жгутов 1,2, надежность электрического соединения в монтажной коробке ППР
3. Большие колебания показаний расхода	Неполное заполнение трубы ППР измеряемой жидкостью	Произвести правильно монтаж датчика ППР с трубопроводом, обеспечив заполнение жидкостью.

3.3. ПОВЕРКА ПРЕОБРАЗОВАТЕЛЯ

Поверка преобразователя должна производиться в срок, указанный в паспорте преобразователя, а также в случае, если его показания вызывают сомнения в правильной работе, и после ремонта преобразователя.

Поверка производится согласно методике “Инструкция. Государственная система обеспечения единства измерений. Преобразователь расхода измерительный электромагнитный ИПРЭ-3. Методика поверки ЛГФИ.407212.001 МИ”.

4. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

4.1. ТРАНСПОРТИРОВАНИЕ

Транспортирование преобразователя, законсервированного и упакованного в транспортировочную тару завода-изготовителя, может производиться всеми видами крытых транспортных средств (авиационным - в герметизированных отсеках) в соответствии с правилами перевозки грузов, действующих на каждом виде транспорта.

Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исключить их перемещение.

Условия транспортирования в части климатических факторов:

температура воздуха от минус 50 до плюс 50°С, относительная влажность воздуха до 98% при плюс 35°С.

4.2. ХРАНЕНИЕ

Хранение преобразователя в упаковке завода-изготовителя следует производить при температуре окружающего воздуха от плюс 1 до плюс 40°С с относительной влажностью до 80% при плюс 25°С.

Хранение преобразователя без упаковки следует производить при температуре от плюс 10 до плюс 35°С и относительной влажности до 80% при плюс 25°С.

В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию частей теплосчетчика.

Срок хранения без переконсервации не более 2 лет.

Срок пребывания преобразователя в условиях транспортирования не более 3 месяцев.

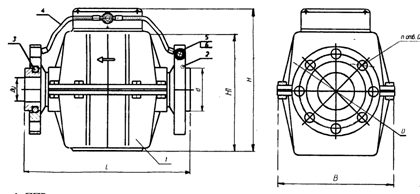

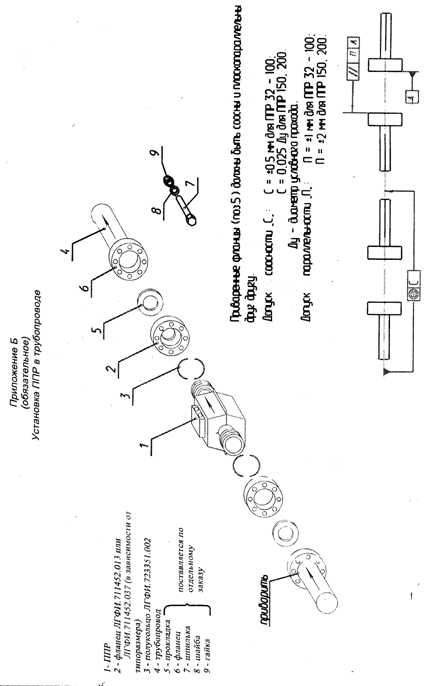

Внешний вид и габаритные размеры преобразователя расхода ППР

(с фланцем и полукольцами)

1- ППР

2- фланец ЛГФИ.711452.013 или

ЛГФИ.711452.037 (в зависимости от типоразмера)

3- полукольцо ЛГФИ.723351.002

4- перемычка металлизации

5- винт 5-10-Ц

6- шайба 0.8-5-Ц

Размеры, мм	Типоразмеры ППР-
20	32	40	50	65	80	100	150	200
Ду	20	32	40	50	65	80	100	150	200
d	50	63	74	87	109	120	149	203	259
D	105	100	110	125	145	160	190	250	310
n	4	4	4	4	8	8	8	8	12
D1	м12	М16	М16	М16	18	М16	М20	26	26
L	275	275	300	300	320	340	360	420	460
B	200	200	214	214	228	256	394	356	416
H	245	245	280	280	296	313	340	400	480
H1	203	203	238	238	254	271	298	358	438

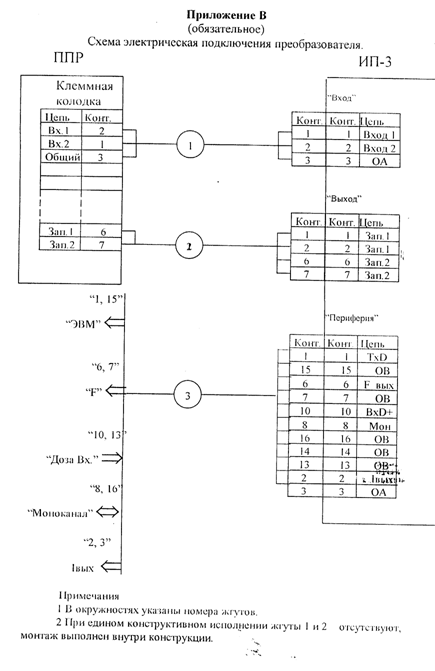

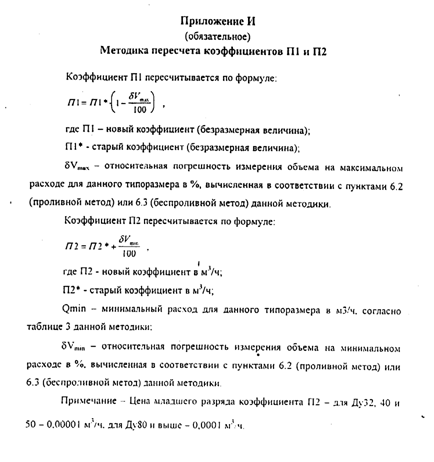

2 - ППР
