Электроагрегат дизельный

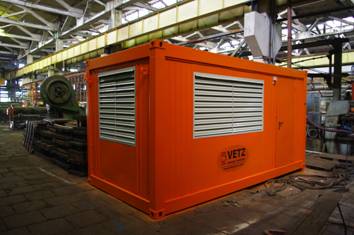

Электроагрегат дизельный VETZ 650/718 Дизель-генератор электроагрега

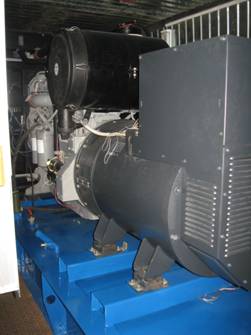

в термозащитном контейнере дизельного VETZ 625/670

(двигатель Perkins, генератор Mecc Alte) в термозащитном контейнере

(двигатель Perkins, генератор Mecc Alte),

Все фотографии подлинные, публикуются для информационных целей

Панель управления с устройством автоматического ввода резерва

электроагрегата дизельного VETZ 500/546 в термозащитном контейнере

Все фотографии подлинные, публикуются для информационных целей

ЭЛЕКТРОАГРЕГАТЫ ВЭТЗ-энергосистемы В ТЕРМОЗАЩИТНОМ КОНТЕЙНЕРЕ

МОЩНОСТЬЮ от 350 до 650 кВА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	ЭЛЕКТРОАГРЕГАТ
	Модель электроагрегата	VETZ 350/370	VETZ 400/437	VETZ 450/491	VETZ 500/546	VETZ 625/670	VETZ 650/718
	Изготовитель, страна происхождения, торговая марка электроагрегата	-энергосистемы» Россия, VETZ
	Габаритные размеры (длина х шиина х высота), мм	5000 x 2400 x 2670
	Масса в сухом состоянии (незаправленный электроагрегат), кг	6130	6995	6526	6577	6900	7412
	Общий вес вес, кг	8346	8400	7960	8911	8340	8726
	Резервная мощность, кВА/кВт	370/296	437/347	491/393	546/437	670/536	718/574
	Основная мощность, кВА/кВт	350/280	400/320	450/360	500/400	625/500	650/520
	Топливный бак	Моноблочный рама-бак
	Вместимость топливного бака, не менее, л	1200
	Расход топлива (л/ч) (100% нагрузка, основная мощность)	71	81	95	100	123	132
	Часы работы при полной нагрузке, ч	19,5	17	15	13,5	10,6	10,2
	Стыковка	Стыковка по SAE
	Крепление (размещение)	Антивибрационные опоры VETZ
	Исполнение	Термозащитный контейнер VETZ
	Температурные условия эксплуатации	От -50 °C До +50 °C
	Подогреватель охлаждающей жидкости	Автоматический, электрический
	Выключатель аварийной защиты	Кнопка аварийной остановки внутри контейнера
	Строповочные узлы	Угловые фиттинги на крыше (ГОСТ 2057-82)
	Класс защиты	IP21
	Окраска	Фосфотирование, грунтование, промышленная эмаль Tikkurila
	ОПЦИИ ЭЛЕКТРОАГРЕГАТА
	Опции	Панель переключения нагрузки (внутри контейнера или отдельно от электроагрегата)
	Двигатель
	Модель и торговая марка двигателя	2206A-Е13TAG2/ Perkins	2206A-Е13 TAG3/ Perkins	2506A-E15TAG1/ Perkins	2506A-E15TAG2/ Perkins	2806A-E18TAG1A/ Perkins	2806A-E18TAG2/ Perkins
	Страна происхождения двигателя	Великобритания
	Топливо	Дизельное
	Основная/резервная мощность (кВтм)	305/349	349/392	396/434	396/434	522/574	548/602
	Количество цилиндров	6
	Скорость вращения коленчатого вала, об/мин	1500
	Тип двигателя	4-х тактный
	Впрыск (топлива)	Прямой впрыск
	Регулятор	EMC контроллер двигателя
	Наличие турбонаддува	Eсть
	Расположение цилиндров	рядное
	Система охлаждения	Радиаторная
	Глушитель выхлопа	Городского типа
	Часы работы при полной нагрузке	32	32	23	23	18.5	17.8
	Генератор
	Модель и торговая марка генератора	ECO 38-3LN/4/ Mecc Alte	ECO 40-1S/4/ Mecc Alte	ECO 40-2S/4/ Mecc Alte	ECO40-3S/4/ Mecc Alte	ECO40-1.5L/4/ Mecc Alte	ECO40-2L/4/ Mecc Alte
	Страна происхождения генератора	Великобритания
	Мощность (кВА)	370	437	491	546	670	735
	Номинальное напряжение	400/230
	Число фаз	3
	Частота переменного тока	50 Гц
	Коэффициент мощности	0.8
	Регулировка напряжения	Автоматическая
	Число полюсов	4 pole
	Тип возбуждения	Бесщеточный
	Регулятор напряжения	Электронный
	Класс изоляции	H
	Защита	IP21
	Панель управления
	Тип панели управления	Цифровая
	Торговая марка панели управления	VETZ
	Контроллер	TE 804/TECNOELETTRA, Италия
	Характеристики панели управления	- Автостарт - Ручной старт (через кнопку) - Обмен данных с контроллером двигателя через порт CAN BUS - Удаленный контроль за работой электроагрегата через копьютер
	Измерения и защиты	- Измерения мощности и параметров двигателя -Контроль неисправностей
	Устройство сигнализации об опасности	Низкое давление масла, высокая температура воды, превышение скорости вращения коленчатого вала или недостаточная его скорость, перегрузка и т. д.
	Исполнение
	Исполнение	Термозащитный контейнер VETZ
	Торговая марка термозащитного контейнера	VETZ
	Конструкция термозащитного контейнера	Мобильное здание со стальной рамой из балок специального профиля, теплоизоляция контейнеров - многослойная, состоит из твердых минеральных панелей и теплооотражающего вспененного полиэтилена, внутренняя обшивка – профилированный оцинкованный лист
	Контейнерное оборудование и функции	Охранно-пожарная сигнализация, автоматический огнетушитель, вентиляция и отопление контейнера, освещение
	Двери термозащитного контейнера	Боковая дверь для доступа персонала к оборудованию
	Замки термозащитного контейнера	Оцинкованные петли и замки
	Торцевая панель	Съемная торцевая панель
	Предварительная фильтрация воздуха	На боковой жалюзи
	Окраска	Фосфотирование, грунтование, промышленная эмаль Tikkurila
	Ввод кабеля	Стандартный
	Расположение глушителя выхлопа	Снаружи контейнера на крыше
	Дополнительно
	Зарядное устройство	Автоматическое зарядное устройство
	Батарея А/ч	2 x 190
	Фильтры	Топливный фильтр, масляный фильтр, воздушный фильтр
	Подкачка	Устройство автоматической докачки топлива, ручные насосы для масла и охлаждающей жидкости
	Руководство по эксплуатации	Руководства пользователя и Руководство по техническому обслуживанию с чертежами.
	Комплект инструментов	Комплект инструментов для текущего обслуживания
	Гарантия	1 год работы в течение 2-х лет после производства
