Турник для силовых упражнений

ПРИМЕЧАНИЕ: ОБЯЗАТЕЛЬНО ВНИМАТЕЛЬНО ИЗУЧИТЬ ВСЮ ИНСТРУКЦИЮ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ТРЕНАЖЕРА МЕРЫ БЕЗОПАСНОСТИ ДИАГРАММА СОСТАВНЫХ ЧАСТЕЙ ИНСТРУКЦИЯ ПО СБОРКЕ ГАРАНТИЯ СОХРАНИТЬ ИНСТРУКЦИЮ ДЛЯ СПРАВОК

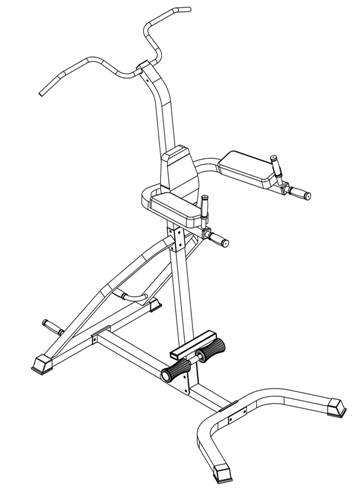

ТУРНИК ДЛЯ СИЛОВЫХ УПРАЖНЕНИЙ PT002

ВСТУПЛЕНИЕ

Для Вашей безопасности, внимательно изучите инструкцию перед использованием этого тренажера, так как только в этом случае Вы получите полную информацию о решении возникших проблем. Если у Вас возникнут проблемы, или вы обнаружите нехватку или повреждение деталей, то мы гарантируем Вам решение всех этих проблем. Для этого Вам достаточно связаться с поставщиком и Вам немедленно помогут.

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Этот спортивный снаряд сконструирован для обеспечения полной безопасности во время тренировок. Однако необходимо соблюдать простые правила безопасности во время тренировки и изучить инструкцию перед сборкой или началом тренировки. В частности, соблюдайте приведенные ниже правила:

Не допускайте детей к тренажеру. Не оставляйте детей около тренажера без присмотра взрослых. Единовременно только один человек может заниматься на тренажере Если вы во время тренировки почувствуете головокружение, тошноту, боли в руках или любые другие тревожные симптомы немедленно прекратите тренировку и проконсультироваться у врача. Располагайте тренажер на ровной, сухой поверхности. Не устанавливайте тренажер вне помещения или рядом с водопроводом.

§  Держите руки подальше от движущихся частей.

Для тренировок всегда надевайте специальную спортивную одежду. Не надевайте другую одежду, не предназначенную для занятий спортом, которая может попасть в движущиеся части тренажера. При этом необходимо заниматься в специальной спортивной обуви. Используйте тренажер строго по назначению, указанному в инструкции. Не используйте каких либо приложений, не рекомендованных производителем. Не располагайте острых предметов вокруг тренажера. Желательно заниматься на тренажере под руководством опытного тренера или по программе составленной им. Перед основной тренировкой на тренажере обязательно выполнить программу разминки для разогрева мышц. После тренировки необходимо выполнить программу на растяжку мышц.

§  Не следует заниматься на тренажере, если он функционирует не как
положено.

ВНИМАНИЕ:

Перед началом тренировок на снаряде необходимо проконсультироваться с врачом. Это особенно важно для людей старше 35 лет при наличии каких либо проблем со здоровьем. Внимательно прочитайте всю инструкцию перед тренировками. Производитель не имеет данных о различных случаях повреждения или ущерба, полученного при использовании данного снаряда.

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ.

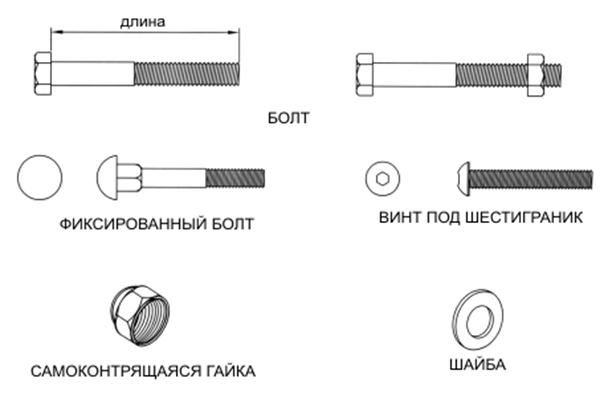

ИДЕНТИФИКАТОР ДЕТАЛЕЙ.

Приложите шайбу, конец болта или винта на соответствующий круг, чтобы определить соответствие размера детали.

ЗАМЕНА ДЕТАЛЕЙ.

Спасибо за то, что вы приобрели НАШЕ изделие. Несмотря на то, что мы прилагаем большие усилия, для обеспечения качества товара, иногда случаются ошибки или пропуски. Если вы обнаружите испорченную или недостающую деталь, позвоните по телефону в магазин по поводу замены.

ПРИМЕЧАНИЕ: Когда вы устанавливаете самоконтрящуюся гайку, используйте два раздвижных гаечных ключа, чтобы завернуть Гайку. Держите Болт одним ключом, а другой используйте, чтобы поворачивать Гайку по часовой стрелке.

ИНСТРУКЦИЯ ПО СБОРКЕ

Инструменты, требующиеся для сборки тренажера:

два регулируемых гаечных ключа и два универсальных ключа.

ПРИМЕЧАНИЕ: Настоятельно рекомендуется, чтобы этот механизм собирался двумя или более людьми (во избежание возможных травм и ранений).

ШАГ 1 (СМ. СХЕМУ 1)

A)  Прикрепите передний стабилизатор (1) к основной раме (3). Закрепите двумя M10 x 3 ¾” болтами (27), одним кронштейном (14), двумя Æ ¾” шайбами (35), и двумя M10 самоконтрящимися гайками (36). Повторите действия для установки переднего стабилизатора (2) к основной раме (3).

B)  Прикрепите нижнюю вертикальную раму (4) к основной раме (3). Закрепите двумя треугольными кронштейнами (13), с каждой стороны рамы, пятью M10 x 3 ¾” болтами (27), Æ ¾” шайбами (35), и M10 самоконтрящимися гайками (36).

C)  Вставьте трубки мягкой накладки (12) наполовину в центр рамы. Наденьте две мягких накладки (25) на трубки с каждой стороны. Вставьте две заглушки (24) с торцов.

D)  Прикрепите антифрикционную прокладку (26) сверху установленной ранее нижней вертикальной рамы.

СХЕМА 1

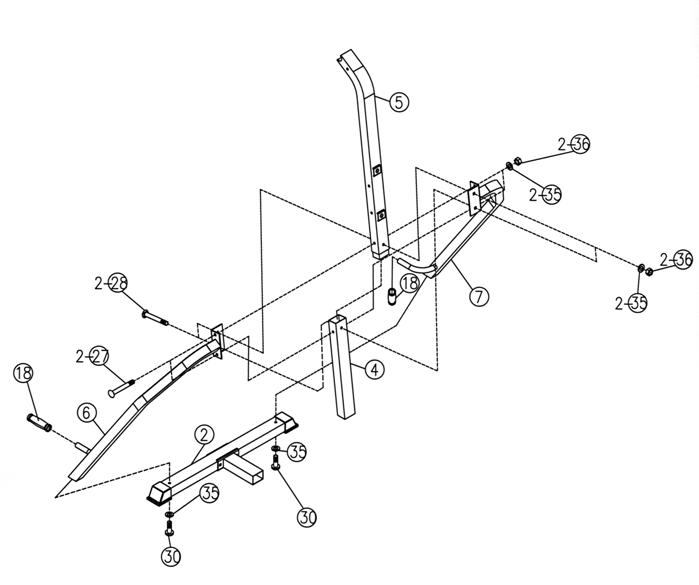

ШАГ 2 (СМ. СХЕМУ 2)

A)  Прикрепите левую опору рамы (6) к переднему стабилизатору (2). Закрепите M10 x 2 ½” болтом (30) и Æ ¾” шайбой (35) снизу. Повторите действия для установки правой опоры рамы (7) к переднему стабилизатору.

B)  Вставьте верхнюю вертикальную раму (5) в нижнюю вертикальную раму (4). Прикрепите верх левой и правой опор рамы (6) и (7) к обеим сторонам рамы. Выровняйте отверстия и закрепите опоры рамы к вертикальной раме двумя M10 x 3 ¾” болтами (27), Æ ¾” шайбами (35), и M10 самоконтрящимися гайками (36). Закрепите вертикальную раму двумя M10 x 3” болтами (28), Æ ¾” шайбами (35), M10 самоконтрящимися гайками (36).

C)  Наденьте две коротких ручки (18) на штыри, обращенные к опоре рамы.

СХЕМА 2

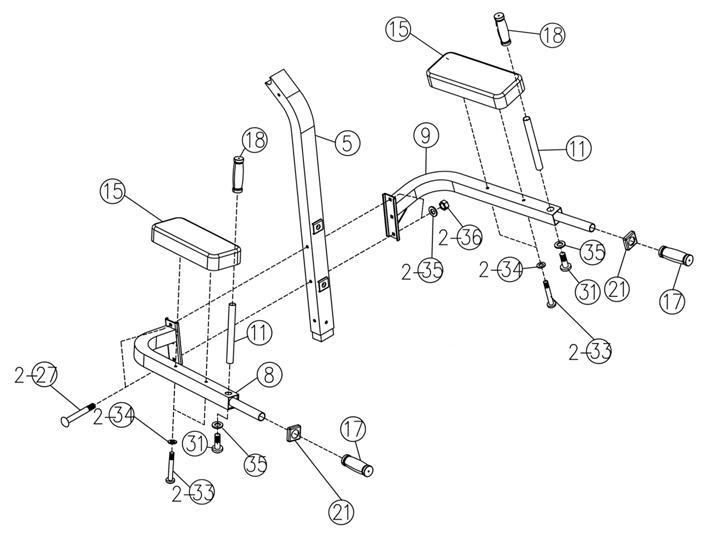

ШАГ 3 (СМ. СХЕМУ 3)

A)  Прикрепите левую изогнутую опору (8) и правую изогнутую опору (9) к верхней вертикальной раме (5). Закрепите двумя M10 x 3 ¾” болтами (27), Æ ¾” шайбами (35), и M10 самоконтрящимися гайками (36).

B)  Прикрепите две подушки (15) к левой и правой изогнутым опорам. Закрепите каждую подушку двумя M8 x 2 ¼” болтами (33) и Æ 5/8” шайбами (34).

C)  Вставьте две вертикальные ручки (11) в отверстия изогнутых опор. Закрепите M10 x 5/8” болтами (31) и Æ ¾” шайбой (35) снизу каждой ручки. Наденьте две Æ 1” накладки ручек (18) на ручки.

D)  Вставьте две втулки (21) на ручки на изогнутых опорах. Наденьте две Æ 1 3/8” накладки ручек (17) на каждую ручку.

СХЕМА 3

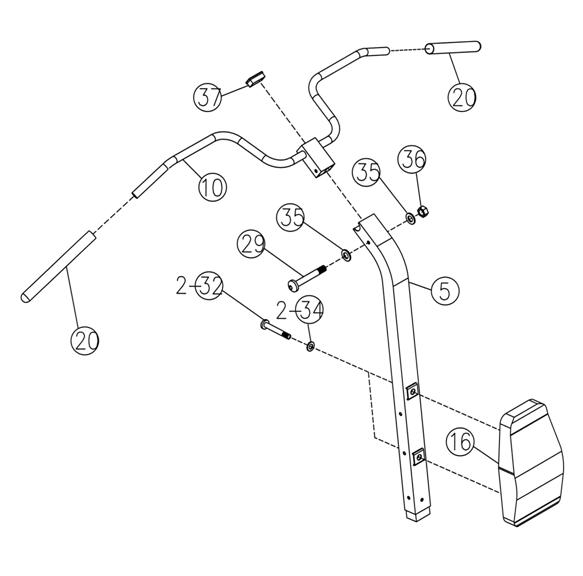

ШАГ 4 (СМ. СХЕМУ 4)

A)  Прикрепите спинку (16) к верхней вертикальной раме (5). Закрепите двумя M8 x 2 ¾” болтами (32) и Æ 5/8” шайбами (34).

B)  Вставьте перекладину подтягивания (10) в верхнее отверстие верхней вертикальной рамы (5). Закрепите M10 x 3 ¼” болтом (29), двумя Æ ¾” шайбами (35), и одной M10 самоконтрящейся гайкой(36).

C)  Наденьте две ручки перекладины подтягивания (20) на оба конца перекладины (10).

D)  Вставьте 2 ½” заглушку (37) в отверстия перекладины подтягивания (10).

СХЕМА 4

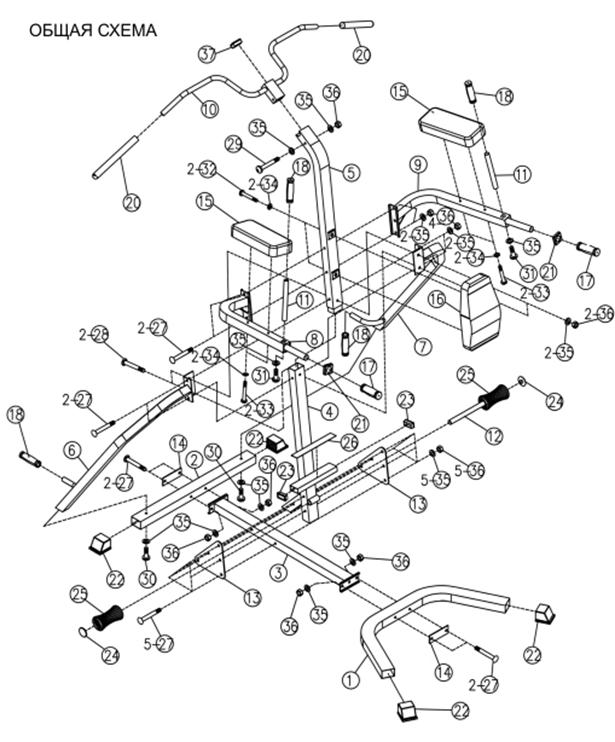

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

1	Задний стабилизатор	1
2	Передний стабилизатор	1
3	Основная рама	1
4	Нижняя вертикальная рама	1
5	Верхняя вертикальная рама	1
6	Левая опора рамы	1
7	Правая опора рамы	1
8	Левая изогнутая опора	1
9	Правая изогнутая опора	1
10	Перекладина подтягивания	1
11	Вертикальная ручка	2
12	Трубка мягкой накладки	1
13	Треугольный кронштейн	2
14	Кронштейн	2
15	Подушка	2
16	Спинка	1
17	Æ 1 ¼” накладка ручки	2
18	Æ 1” накладка ручки	4
19	Инструкция	1
20	Ручка перекладины подтягивания	2
21	Втулка	2
22	2 ¾” заглушка	4
23	2 ¼” заглушка	2
24	Заглушка накладки	2
25	Мягкая накладка	2
26	Антифрикционная прокладка	1
27	M10 x 3 ¾” болт	13
28	M10 x 3 “ болт	2
29	M10 x 3 ¼” болт	1
30	M10 x 2 ½” болт	2
31	M10 x 5/8” болт	2
32	M8 x 2 ¾” болт	2
33	M8 x 2 ¼” болт	4
34	Æ 5/8” шайба	6
35	Æ ¾” шайба	21
36	M10 самоконтрящаяся гайка	16
