Тема 2.5. Кручение
Тема 2.6. Расчеты на прочность при изгибе
Знать распределение нормальных напряжений при чистом изгибе, расчетные формулы.
Уметь строить эпюры поперечных сил и изгибающих моментов, выполнять проектировочные и проверочные расчеты на прочность, выбирать рациональные формы поперечных сечений.
Основные положения и расчетные формулы при изгибе
Распределение нормальных и касательных напряжений при изгибе
где
- изгибающий момент в сечении; Q - поперечная сила в сечении; у - расстояние до нейтрального слоя;
- осевой момент инерции сечения (рис. П 9.1);
Wx - осевой момент сопротивления сечения; А - площадь сечения.
Условие прочности при изгибе
Знаки изгибающих моментов и поперечных сил.
Задание 4. Для изображенных балок построить эпюры поперечных сил и изгибающих моментов. Сечение балок - сдвоенный двутавр. Материал - сталь, допускаемое напряжение изгиба 160 МПа. Проверить прочность балок. В случае если прочность не обеспечена, подобрать сечение большего размера.
В вариантах 1-15 использовать двутавр №20.
В вариантах 16-20 - двутавр № 30
Форма поперечного сечения
Параметр | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
м, кН·м | 15 | 17 | 19 | 20 | 21 | 23 | 24 | 25 | 26 | 28 |
Р, кН | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 |
q, кН/м | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
а, м | 0,5 | 0,6 | 0,8 | 0,9 | 1 | 1 | 1,1 | 0,9 | 0,6 | 0,8 |
Ь, м | 1,5 | 1,6 | 1,8 | 1,9 | 2 | 1 | 2,3 | 2,1 | 2,5 | 2,3 |
с, м | 1,5 | 1,7 | 1,9 | 2 | 2,1 | 1,8 | 2,7 | 2,5 | 2,6 | 2,4 |
Рис. | а | б | в | г | д | е | а | б | в | г |
Параметр | Вариант | |||||||||
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
м, кН·м | 17 | 19 | 20 | 21 | 23 | 17 | 19 | 20 | 21 | 23 |
Р, кН | 65 | 70 | 75 | 80 | 85 | 65 | 70 | 75 | 80 | 85 |
q, кН/м | 5 | 6 | 7 | 8 | 9 | 5 | 6 | 7 | 8 | 9 |
а, м | 1 | 1,1 | 0,9 | 0,6 | 0,8 | 0,6 | 0,8 | 1 | 1,1 | 0,9 |
Ь, м | 1 | 2,3 | 2,1 | 2,5 | 2,3 | 2,5 | 2,3 | 1 | 2,3 | 2,1 |
с, м | 1,8 | 2,7 | 2,5 | 2,6 | 2,4 | 2,6 | 2,4 | 1,8 | 2,7 | 2,5 |
Рис. | д | е | д | е | г | а | б | в | г | д |
Параметр | Вариант | |||||||||
21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | |
м, кН·м | 24 | 25 | 15 | 17 | 19 | 17 | 19 | 20 | 17 | 19 |
Р, кН | 90 | 95 | 60 | 65 | 70 | 65 | 70 | 75 | 65 | 70 |
q, кН/м | 10 | 11 | 4 | 5 | 6 | 5 | 6 | 7 | 5 | 6 |
а, м | 0,6 | 0,8 | 0,8 | 1 | 1,1 | 0,9 | 0,6 | 0,8 | 0,9 | 1 |
Ь, м | 2,5 | 2,3 | 2,3 | 1 | 2,3 | 2,1 | 2,5 | 2,3 | 1,9 | 2 |
с, м | 2,6 | 2,4 | 2,4 | 1,8 | 2,7 | 2,5 | 2,6 | 2,4 | 2 | 2,1 |
Рис. | е | а | б | в | г | д | е | д | е | г |

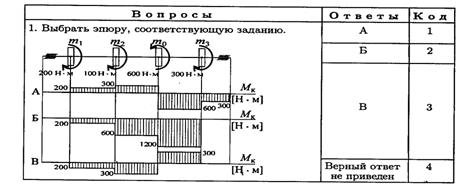

ТЕСТ ДЛЯ САМОКОНТРОЛЯ
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
