Стоимость оборудования

Стоимость оборудования

Наименование	Цена, ЕВРО
Стоимость Space Gear U44 в модернизированной комплектации, комплектом дополнительных опций для непрерывной пяти-осевой обработки, в том числе НДС:	536 500,00

Срок поставки: 3 – 4 недели с момента поступления предоплаты.

Предлагаемые условия оплаты оборудования:

90% стоимости - предоплата при заказе оборудования;

10% стоимости - оплата в течение 10 дней с момента подписания акта ввода в эксплуатацию.

Стоимость станка установлена в ЕВРО и понимается на условиях DDP – Санкт-Петербург (Incoterms-2000) и включает в себя:

- стоимость станка, затраты на упаковку;

- условия доставки - самовывоз;;

- пуско-наладочные работы, обучение оператора основам работы на станке во время пуско-наладочных работ;

- гарантийный срок обслуживания 6 месяцев.

ТЕХНИКО-КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

на поставку оборудования YAMAZAKI MAZAK, Япония.

Наименование оборудования:

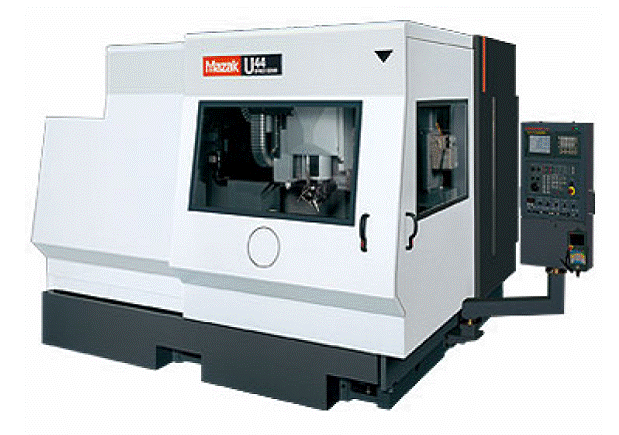

Станок лазерного 2D и 3D раскроя

Space Gear U44

Space Gear – уникальный лазерный комплекс имеет большой диапазон резки: от плоских листовых заготовок до сложных трехмерных деталей. Установка лазерной резки снабжена системой программного управления MAZATROL PREVIEW. Система автоматически устанавливает оптимальные режимы резания. Тип луча и сопла назначаются путем простого введения данных о материале заготовки и её толщине.

Сочетание системы MAZATROL и пятиосевого комбинированного линейного привода приводит к сверхбыстрому управлению станком. Перед началом резания сопла всегда проверяются посредством инфракрасной камеры. Установку можно использовать для раскроя любого листового материала - до 16 мм (резка низкоуглеродистой стали), включая материалы с гальваническими и прочими покрытиями, при оптимальных режимах резания.

Представленное оборудование дает возможность быстро изготовить детали различных форм и размеров, гарантируя высокую точность реза, малый допуск и минимальное количество отходов. В результате работы на кромках обрабатываемой заготовки не образуются заусенцы, шероховатости и прочие сопутствующие искривления, требующие последующей обработки.

Лазерный комплекс SPACE GEAR-U44 /2,5 kW может быть интегрирован в гибких производственных системах в соответствии с изменяющимися требованиями производства, что даёт дополнительные преимущества использования его как в единичном, так и в крупносерийном производстве.

Дополнительно лазерный комплекс может быть оборудован трубным поворотным механизмом, предназначенным для лазерной раскройки трубного материала в системе 3D, диаметром до 285 мм и также может быть оборудован станцией загрузки / разгрузки.

Стойка ЧПУ MAZATROL PREVIEW 640 позволяет автоматически подбирать скорость и мощность резания в каждой следующей точке, что обеспечивает высокую скорость и точность резания. Система авто-фокусировки луча обеспечивает автоматическую смену фокального пятна для непрерывного резания различных материалов разной толщины.

Лазерный комплекс SG-U44 может быть оборудован системой программного обеспечения: PKG 3 (Smart Junior, Space Gear. FG CAM) , что позволяет производить:

- раскрой и резку листового металла в системе 2D;

- раскрой и резку объёмных заготовок в системе 3D;

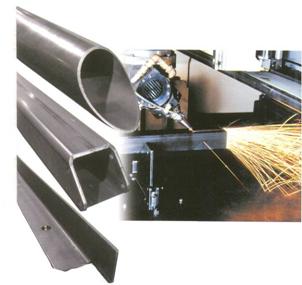

- раскрой и резку труб, профилей, уголков, сечений любого профиля, кроить отверстия и любые конфигурации по окружному сечению как рабочих заготовок, так и трубного материала.

Комплекс лазерного раскроя Space Gear U44 /2.5 кВт способен резать:

·  низкоуглеродистую сталь толщиной домм (листовая сталь);

·  нержавеющую сталь (листовой материал) до 10 мм (листовая сталь);

·  алюминий (листовой материал) до 8 мм (листовая сталь).

Комплект поставки включает в себя:

1. Машина Лазерной резки/ раскройки металла, включая:

·  режущая головка 7,5” с линзой;

·  система подачи обрабатываемой заготовки до закрепления;

·  система освещения;

·  индикаторная лампа лазерного осциллятора;

·  выключатель вспомогательного газа;

·  NC функция контроля давления вспомогательного газа;

·  программы «Custom Macro».

2. Блок Лазерного осциллятора.

3. Блок программного обеспечения.

4. Набор стандартного оборудования, которое включает следующее:

·  охлаждающий модуль;

·  очиститель воздуха, охлаждающего модуля;

·  обучающее программное обеспечение;

·  набор для очистки линз;

·  набор для настройки линии резки;

·  набор инструментов для наладки и разборки;

·  смазочный пистолет;

·  фундаментная плита;

·  запасные сопла для операций в системе 2D/3D;

·  инструкции на русском языке;

·  подготовительные приспособления для сборщика пыли;

·  трансформатор напряжения адаптированный для российского рынка;

·  программное обеспечение L64;

·  комплекс соответствует требованиям W/CE (EMC+LVD);

·  стандартный цвет.

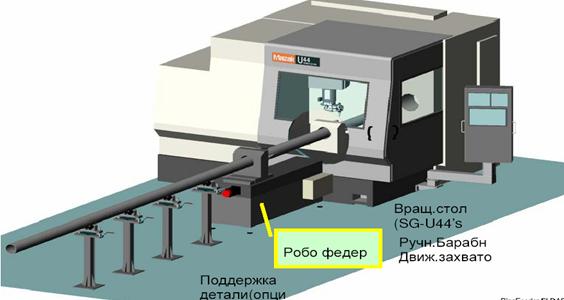

5. Механизм подачи, трубного материала диаметром до 285 мм.

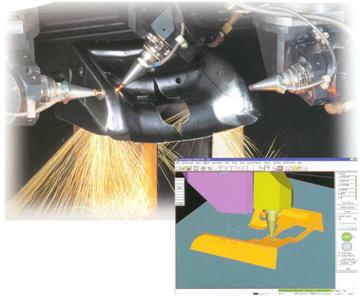

3 D лазерный раскрой штампованного листового материала и проката различного сечения

2D лазерный раскрой листового материала: сталь – до 20 мм., алюминий – 8 мм., нержавейка – 12 мм., не металлы (пластик, композит)

Лазерный станок Space Gear U44

Основные технические характеристики лазерного комплекса

Наименование	Значение	Примечание
Мощность излучения	2,5 кВт
Тип лазера	«Летающая оптика»
Максимальный размер листовой заготовки/объёмной заготовки	1250 × 1250 мм/ 900 × 900 × 340 мм
Высота рабочего стола (от уровня пола)	900 мм
Максимальный вес заготовки	150 кг
Максимальная толщина резания	16 мм	при обработке низкоуглеродистой стали
Система перемещения по осям (X, Y,Z)	перемещение по трём осям при помощи цифровых серводвигателей	Ось X-автоматическая смазка, ось Y, Z индивидуальная
Ход по оси X, мм	1270
Ход по оси Y, мм	1270
Ход по оси Z, мм	420
Ход по оси А	+-360°
Ход по оси В	+-135°
Ход по оси С	+-360°
Быстрое перемещение по осям Х, Y	20000 мм/мин
Быстрое перемещение по Z	24000 мм/мин
Быстрое перемещение по А	9600°/мин
Быстрое перемещение по В	9600°/мин
Быстрое перемещение по С	12000°/мин
Скорость рабочего перемещения	15 мм/мин (X, Y,Z)
Точность позиционирования	X, Y ±0.01/500мм Z ±0.01/100мм
Повторяемость (X, Y,Z)	±0.005мм
Габариты станка (высота, длина, ширина),мм	2486*3585*3055
Масса, кг	8500

Примечание 1: Толщина резки зависит от материала и состояния его поверхности.

Примечание 2: Характеристики обеспечиваются в том случае, если комплекс установлен на фундамент, рекомендованный корпорацией «MAZAK».

Примечание 3: Давление вспомогательного газа до 0,6 МПа (87psi)соответствует диаметру сопла 1,5 мм. Номинальное давление необходимо устанавливать исходя из диаметра сопла.

Лазерный станок Space Gear U44

Основные технические характеристики излучателя

Наименование	Значение	Примечание
Тип лазера	CO2	дальняя ИК - область
Длина волны луча	10.6 мкм	невидимый луч
Режим генерации/ конфигурация	быстроходный с продольной накачкой/Встроенный излучатель и генератор.
Выходная мощность	2500 Вт	непрерывно
Диапазон мощности	500…2500 Вт	непрерывно
Частота импульсов	0…1 кГц (нормальные импульсы), % 1-2 кГц (нормальные импульсы),%	ось X-автоматическая смазка, ось Y, Z индивидуальная
Наибольший диаметр пучка	ø22,5 мм
Угол расхождения пучка	2,0 мрад
Лазерные газы	смесь He, N2, CO2
Соотношение компонентов смеси лазерного газа	He/N2/CO2 74.9%(сбалансированный)/ 23.4±1,0%/1.7±0,2%
Расход газа	50 нл/ч	в непрерывном режиме

Лазерный станок Space Gear U44

Основные технические характеристики стойки программного управления

Параметр	Значение
Название	MAZATROL PREVIEW
Процессор	64 бита
Тип управления	LOOK AHEAD, предпросмотр управляющей программы
Число управляемых осей	одновременное управление 3 осями
Дискретность перемещений	0,001 мм (0,0001”)
Метод программирования	макроязык встроенный в систему, ISO/EIA стандарт
Метод ввода информации	клавиатура, указывающее устройство, возможно подключение внешней клавиатуры и мыши

Лазерный станок Space Gear U44

Комплектация станка

Наименование	Кол-во, шт.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
WORK LIGHT	1
Освещение рабочей зоны
ONE SET OF MANUALS	1
Один комплект технической документации
ONE SET OF ADJUSTING TOOLS	1
Один комплект установочного инструмента
FOUNDATION KIT(PLATES)	1
Фундаментный набор (плиты)
WORKPIECE CLAMP (4 PIECES) AND LOCATOR	1
Зажимные устройства (4 шт.) и опоры
AIR DRIER (INCLUDED IN CHILLER UNIT)	1
Система сушки воздуха (включено в систему охлаждения)
ASSIST GAS SELECTOR(3 TYPES/STEPLESS)	1
Подготовка газа (3 типа/бесступенчато)
ASSIST GAS PRESSURE NC CONTROL	1
Подготовка давления газа с контролем ЧПУ
LENS CLEANING KIT	1
Набор очистки линз
ALIGNMENT FIXTURE	1
Выравнивание заготовки при креплении
OSCILLATION INDICATOR LAMP	1
Индикаторная лампа излучателя
SPARE SEPARATE NOZZLE (DIA. 2MM*2 &1.5MM *1FOR 2D)	1
Запасные сопла (диаметр 2мм и 1,5мм для 2D )
SPARE SEPARATE NOZZLE (DIA. 2MM – 2 PCS FOR 3D)	1
Запасные сопла (диаметр 2мм – 2 шт. для 3D)
LASER POINTING FOR TEACHING	1
Лазерная указка для обучения
CHILLER UNIT	1
Модуль охлаждения
MAZAK STANDARD COLOR (BLACKGRAY)	1
Стандартный цвет (темно-серый)
MACHINE IS W/ CE MARKING (EMC+LVD)	1
Сертификат СЕ, согласно нормам европейской безопасности
POWER TRANSFORMER FOR EUROPEAN MARKET	1
Силовой трансформатор для Европейского рынка
MAZAK & FANUK L - 64 CONTOL	1
MAZAK / FANUK контроллер L - 64
PREPARATION FOR DUST COLLECTOR	1
Подготовка для установки пылевого коллектора
7.5" NON CONTACT MACHINING HEAD WITHOUT LENS	1
7,5” бесконтактная режущая головка без линз
HIGH PRESSURE GAS PIPING	1
Трубная развязка для газа высокого давления
KNIFE EDGE	1
Контурные ножи для поддержки листа
MANUAL PROTECT COVER W/O WINDOW FOR CE	1
Ручная защитная крышка без окон для СE
TEACHING BOX WITH CABLE AND CONNECTORS	1
коробка с кабелями и разъёмами
SCRAP CONVEYOR	1
Конвейер для металлической стружки
LINEAR INTERPOLATION	1
Функция прямолинейного движения
CIRCULAR INTERPOLATION	1
Функция движения по окружности
THREE DIMENTIONAL CIRCULAR INTERPOLATION	1
Функция движения по окружности в трёх плоскостях
ATTITUDE INTERPOLATION	1
Функция установки координат
CUSTOM MACRO	1
Макропрограммирование для дополнительных программ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ, ВКЛЮЧЕННЫЕ В СТОИМОСТЬ
SIDE AIR BLOW
Боковой обдув воздухом	1
PROFILING RETRY FUNCTION
функция возобновления резки по профилю	1
SUPER HIGH PRESSURE 3RD, 4TH GAS PIPING
Патрубок сверхвысокого давления для 3-го,4-го газов.	1
SEPARATE NOZZLE DIA. 2,5MM FOR 3D
Отдельное сопло диаметр 2,5 мм для 3D	1
SEPARATE NOZZLE DIA. 3,0 MM FOR 3D
Отдельное сопло диаметр 3,0 мм для 3D	1
SEPARATE NOZZLE DIA. 1,5 MM FOR 3D
Отдельное сопло диаметр 1,5 мм для 3D	1
SEPARATE NOZZLE DIA. 2,0 MM FOR 3D
Отдельное сопло диаметр 2,0 мм для 3D	1
THRU-HOLE MANUAL ROTARY TBL/DIA 20-285 MM
Устройство для резки и раскройки объёмных деталей ø20-285 мм	1
FORMING JAW FOR ROTARY-TABLE (ID 285MM)
Захват для устройства резки раскройки объёмных деталей	1
EXHAUSTER FOR ST X M3)
Пылесборник для ST 612(3000 M3) автономное устройство для очистки и отсоса газов и пыли с автоматической очисткой фильтрующих элементов	1
GAS MIXER
Смеситель Газов	1
SOFTWARE PKG 1( Space CAM; FG CAM, Smart Junior )
Программное обеспечение включающее PKG 1 программы (Space CAM для 3D: FG CAM для трубного материала для 3D, Smart Junior для листового материала)	1
EXHAUSTER FOR SG-U44(1800M3)
Вытяжное Устройство для SG	1

Технологическая поддержка

«ХАЛТЕК» комплексно подходит к поставкам оборудования, предлагая высококачественный инструмент под каждый конкретный тип обработки и обрабатываемый материал на основании практических тестовых испытаний.

Кроме комплексной поставки оборудования и инструмента «ХАЛТЕК» оказывает заказчикам полную технологическую поддержку, в техническом центре «ХАЛТЕК» общей площадью 3000 кв. метров.

Технический центр предназначен для значительного повышения производительности труда и качества на предприятиях наших заказчиков, существенного снижения затрат на механическую обработку и выполняет следующие функции:

- запуск оборудования и его сервисное обслуживание;

- обучение и стажировка операторов, наладчиков и технологов;

- разработка ТЭО внедрения новых технологий и оборудования;

- поддержка расходными материалами с консигнационного склада – режущим инструментом, инструментальными системами, ленточными пилами, СОЖ и т. д.;

- наличие современного складского оборудования, оснащенного программами организации инструментального хозяйства и логистики;

- демонстрация в работе прогрессивных технологий высокоскоростной обработки и инструментов на обрабатывающих центрах “MAZAK”.

На территории Российской Федерации все работы, связанные с запуском оборудования в эксплуатацию, гарантийным и послегарантийным обслуживанием осуществляет филиал «MAZAK» в России Мазак». Отдел технического сервиса состоит из 17 инженеров, которые имеют большой опыт обслуживания и наладки станков «MAZAK». Все инженеры регулярно проходят обучение в Академии «MAZAK» в Японии. Ведущие специалисты более 2 лет проработали на сборочном предприятии «MAZAK», расположенном в Великобритании, где получили глубокие знания об устройстве и особенностях конструкции станков.

Для снижения времени простоя оборудования по причине выхода из строя каких-либо узлов станка в Москве организован склад запасных частей общей стоимостью 300 000 Евро. Запасные части, которых не оказалось на российском складе, поставляются в течение 3-7 дней со склада в Японии, на котором постоянно находится 98% всех запасных частей, необходимых для выпускаемого и уже снятого с производства оборудования.

Срок выезда специалиста для диагностики и ремонта станка: от 1 до 3 дней.
