Предлагается к продаже горизонтально-расточной станок модели НС-26 инв.№, 1968 года ввода в эксплуатацию, находящийся в цехе 450 (сварочный) -Энергомаш».
Технические характеристики на отдельном листе.
Фото прилагаются.
Обращаться:
Главный механик -Энергомаш» -
Руководитель проекта -Энергомаш» -
Главный инженер -Энергомаш» - , 53.
Начальник отдела оборудования завод» – , 54.
С уважением,
Начальник отдела оборудования
Исп.
Тел. (м. т. 74-394)

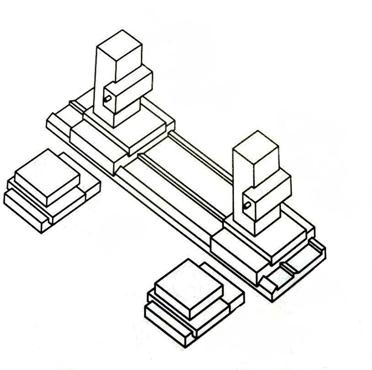

Горизонтально – расточной станок модели НС-26
Был изготовлен в 1967 году заводом Тяжстанкогидропресс, г. Новосибирске в единственном экземпляре специально для Кировского Завода.
У= 3800мм
Z=1800 мм Х= 19300мм
 |
Основные технические характеристики станка:
• Диаметр шпинделя – 220мм
• Конус выдвижного шпинделя – метрический 140
• Пределы частот вращения выдвижного шпинделя…………… 2÷510об/мин
• Наибольшее перемещение стойки, ось Х………………………19300мм
• Диаметр планшайбы …………………………………………….1150мм
• Сечение пиноли…………………………………………………..440х480мм
• Наибольшее перемещение выдвижного шпинделя, ось Z…….1800мм
• Наибольшее продольное перемещение стойки, ось W..……….600мм
• Наибольшее перемещение шпиндельной бабки, ось Y……….3800мм
• Размеры рабочей поверхности поворотного стола……………3600х3600мм
• Наибольшее продольное перемещение стола, ось W…………2000мм
• Наибольшая масса обрабатываемого изделия на столе..……50 000кг
• Габариты станка ………………….................................29910х16500х8620мм (ДхШхВ)
• Масса станка……………………………………………………442200кг
Станок предназначен для выполнения следующих технологических операций:
• Сверление;
• Рассверливание;
• Центрование и зенкерование отверстий;
• Нарезание резьбы;
• Растачивание и развертывание отверстий;
• Объемное фрезерование, контурное фрезерование плоскостей;
• Фрезерование плоскостей, пазов, уступов;
• Обработка корпусов.

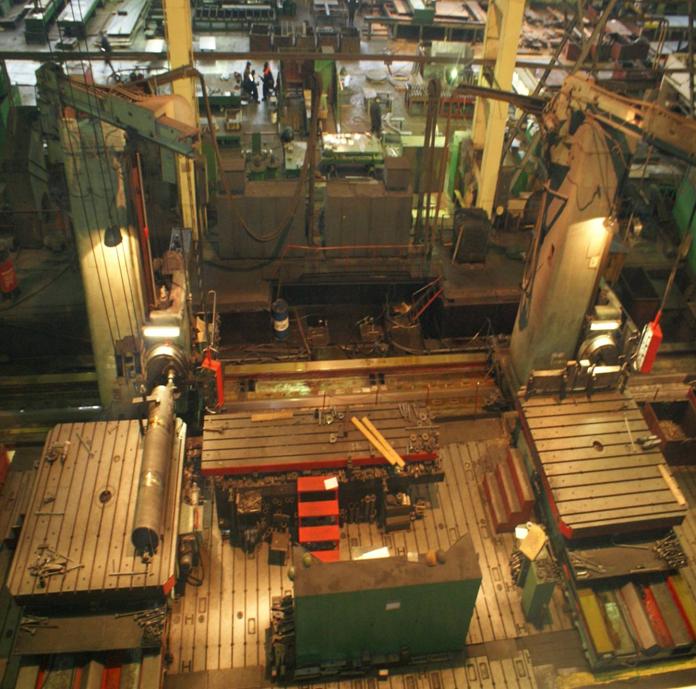

Вид с мостового крана на два стола и две колонны.

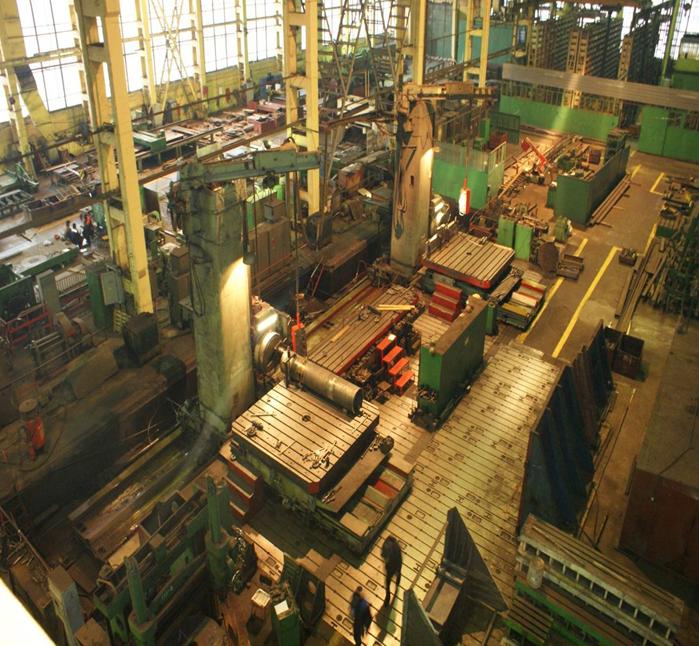

Вид сверху всей площадки станка.
