Методические указания к выполнению контрольной работы по дисциплине «Теплогазоснабжение и вентиляция» (стр. 7 )

Сопротивление теплопередачи окон и балконных дверей

Заполнение светового проёма	Сопротивление теплопередаче R0 , м2×OC/вт
1. Одинарное остекление в раздельных переплётах	0,18
2. Двойное остекление в деревянных спаренных переплётах	0,39
3. Двойное остекление в деревянных раздельных переплётах	0,42
4. Тройное остекление в в деревянных раздельно-спаренных переплётах	0,55

ПРИЛОЖЕНИЕ 5

Основные условные графические изображения и обозначения элементов

систем отопления и вентиляции [5].

Элемент конструкции	Обозначение
Теплопровод горячей воды для отопления: -  подающий -  обратный Перекрещивание трубопроводов без взаимного пересечения Кран проходной Выпуск воздуха в атмосферу Тройник с пробкой Радиатор, панель отопительная Воздуховод круглого сечения Воздуховод прямоугольного сечения Шахта для выброса воздуха Отверстие или решётка для забора воздуха	Т1 Т2

ПРИЛОЖЕНИЕ 6

Основные технические данные некоторых отопительных приборов

Наименование, тип и марка прибора	Площадь поверхности нагрева секции, f1, м2	Номиналь-ная плотность теплового потока, qном , Вт/м2	Схема присоединения прибора	Расход теплоносителя через прибор Gпр , кг/с	Показатели степени и коэффициент в формуле (16)
n	p	Cпр
Радиаторы чугунные секционные: МС МС-140-98 МС-90-108 М-90	0,244 0,240 0,187 0,2	758 725 802 700	Сверху вниз	0,005-0,014 0,015-0,149 0,15-0,25	0,3 0,3 0,3	0,002 0 0,01	1,039 1 0,996
Снизу вверх	0,005-0,017 0,018-0,25	0,25 0,25	0,12 0,04	1,113 0,97
Снизу вниз	0,005-0,032 0,033-0,25	0,15 0,15	0,08 0	1,092 1,0
Конвекторы без кожуха типа «Аккорд» КА-0,336 КА-0,448 КА-0,56 КА-0,672 КА-0,784 КА-0,896 КА-1,008 КА-1,120 К2А-0,621 К2А-0,823 К2А-1,030 К2А-1,237 К2А-1,445 К2А-1,646 К2А-1,854 К2А-2,061	0,98 1,3 1,63 1,96 2,28 2,61 2,94 3,26 1,95 2,60 3,25 3,90 4,56 5,19 5,85 6,50	343 345 344 343 344 343 343 344 318 317 317 317 317 317 317 317	Любая	0,21-0,25	0,2	0,03	1

ПРИЛОЖЕНИЕ 7

Теплоотдача открыто проложенных вертикальных и горизонтальных трубопроводов

систем водяного отопления.

tвх-tр , °С	Теплоотдача 1 м трубы, Вт/м, при условном диаметре, мм
15	20	25
Вертик. qв	Горизонт. qг	Вертик. qв	Горизонт. qг	Вертик. qв	Горизонт. qг
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86 88	38 39 41 44 45 47 50 52 55 56 59 61 64 66 68 71 73 75 78 81	50 52 56 58 60 63 66 69 71 74 77 80 82 86 89 92 94 98 101 102	47 50 52 54 57 59 63 65 67 70 74 77 80 83 86 88 92 94 98 101	60 64 66 70 73 77 80 83 86 89 93 96 100 103 107 109 114 117 121 125	59 62 65 68 72 74 78 81 85 88 93 96 100 103 107 110 114 119 122 125	73 76 80 85 86 92 96 100 104 108 113 116 121 125 128 134 138 143 146 151

ПРИЛОЖЕНИЕ 8

Расчет металлических воздуховодов круглого сечения (первая строка — количество воздуха, м3/ч, вторая строка — потери давления на трение

на 1м длины воздуховода, Па) [7].

Ско- рость дви­жения возду­ха V м/с	Дина-мичес- кое давле- ние hw , Па	Диаметр воздуховода, dэ мм
100	110	125	140	160	180	200	225	250	280	315	355	400
0,3	0,05	8,4 0,0290	11,2 0,0245	13,3 0,0200	16,6 0,0200	21,7 0,0098	27,5 0,0098	33,9 0,0098	42,9 0,0098	53 0,0078	66 0,0068	84 0,0059	107 0,0049	136 0,0049
0,4	0,09	11,3 0,0390	14,5 0,0390	17,7 0,0290	22,1 0,0290	28,9 0,0200	36,6 0,0200	45,2 0,0200	57,2 0,0200	71 0,0098	89 0,0098	112 0,0098	142 0,0068	181 0,0076
0,5	0,1	15 0,0520	17 0,0490	20 0,473	30 0,0040	35 0,0347	45 0,0300	56 0,0263	70 0,0227	90 0,0199	110 0,0172	140 0,0148	180 0,0123	225 0,011
0,6	0,2	17 0,0824	20 0,0755	27 0,0650	33 0,0564	45 0,0478	55 0,0412	70 0,0360	85 0,0310	105 0,0273	135 0,0273	170 0,0205	251 0,0176	270 0,0152
0,7	0,3	20 0,1130	25 0,0999	30 0,0552	40 0,0789	50 0,0625	65 0,0540	80 0,0473	100 0,0408	125 0,0358	155 0,031	195 0,0268	245 0,023	315 0,0199
0,8	0,4	23 0,1420	27 0,1260	35 0,1080	45 0,0934	60 0,0790	75 0,0682	90 0,0596	115 0,0616	140 0,0452	175 0,0393	225 0,0399	265 0,0292	360 0,0251
0,9	0,5	25 0,1750	30 0,1550	40 0,1320	50 0,1150	65 0,0970	80 0,0838	100 0,0735	130 0,0556	160 0,0556	200 0,0462	250 0,0416	320 0,0359	410 0,0309
1,0	0,6	28 0,2060	35 0,1860	45 0,1590	55 0,1360	70 0,1170	90 0,1000	115 0,0830	145 0,0762	175 0,0666	220 0,0580	280 0,05	355 0,0431	430 0,037
1.2	0,9	35 0,2890	40 0,2570	55 0,2190	65 0,1900	85 0,1610	110 0,1390	135 0,1220	170 0.105	210 0,092	265 0,0798	335 0,0689	430 0,0593	545 0,0511
1,4	1,2	40 0,379	50 0,336	60 0.286	80 0,249	100 0,210	130 0,182	160 0,159	200 0,137	245 0,120	310 0,105	390 0,0902	500 0,077	635 0,0699
1,6	1,5	45 0,478	56 0,425	70 0,362	90 0,314	115 0,286	145 0,239	1?0 0,201	230 0,144	285 0,152	355 0,132	450 0,114	570 0,0981	725 0,0845

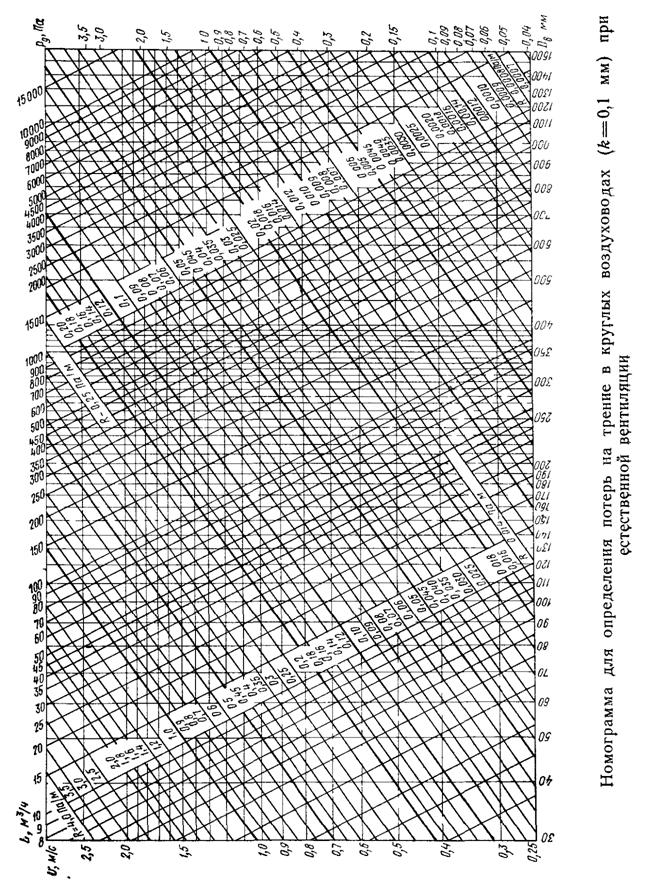

ПРИЛОЖЕНИЕ 9
