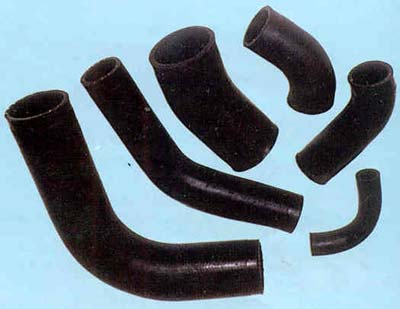

ШЛАНГИ ГНУТЫЕ РАДИАТОРНЫЕ ДЛЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЕЙ ТУ 38.105.256-88 и ТУ 38.105.262-78

Работоспособны при температуре окружающего воздуха от –40 °С до +110 °С.

№ п/п	УСЛОВНОЕ ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	НАЗНАЧЕНИЕ	ТУ
1.	2	Шланг отопителя подводящий, внутр. Ø16 мм	Автомобиль «Газель»	ТУ 38.105.256-88
2.	4	Шланг отводящий, внутр. Ø16 мм	Автомобиль «Газель»	ТУ 38.105.256-88
3.	6	Шланг отопителя отводящий, внутр. Ø16 мм	Автомобиль «Газель»	ТУ 38.105.256-88
4.	32	Шланг отопителя подводящий, внутр. Ø16 мм	Автомобиль «Газель»	ТУ 38.105.256-88
5.	34	Шланг отводящий, внутр. Ø18 мм	Автомобиль «Газель»	ТУ 38.105.256-88
6.	75	Шланг, внутр. Ø18 мм	Автомобиль «Газель»	ТУ 38.105.262-78
7.	76	Шланг, внутр. Ø18 мм	Автомобиль «Газель»	ТУ 38.105.262-78
8.	4	Шланг термостата отводящий, внутр. Ø38 мм	Автомобиль «Волга»	ТУ 38.105.262-78
9.	-12	Рукав подводящий, внутр. Ø32 мм	Автомобиль «Москвич-412»	ТУ 38.105.262-78
10.	-01	Рукав отводящий, внутр. Ø32 мм	Автомобиль «Москвич-412»	ТУ 38.105.262-78

Пример условного обозначения:

«Шланг I 4 ТУ 38.105.256-88»

РУКАВА РЕЗИНОВЫЕ ДЛЯ ГАЗОВОЙ СВАРКИ И РЕЗКИ МЕТАЛЛОВ

ГОСТ 9356-75

Рукава предназначены для подачи под давлением:

класс I – ацетилена, городского газа, пропана, бутана под давлением 0,63 МПа;

класс II – жидкого топлива: бензина А-72 ГОСТ 2084-77, уайт-спирита ГОСТ 3134-78, керосина или их смеси под давлением 0,63 МПа;

класс III – для подачи кислорода под давлением 2 МПа и 4 МПа.

Температура работоспособности:

от -35°С до +70°С – для умеренного и тропического климата;

от -55°С до +70°С – для холодного климата.

Запас прочности: не менее 3Р.

КЛАСС	ВНУТРЕННИЙ ДИАМЕТР, мм	НАРУЖНЫЙ ДИАМЕТР, мм	РАБОЧЕЕ ДАВЛЕНИЕ, МПа	ДЛИНА РУКАВА, м
I	6,3	13	0,63	100
I	9,0	18	0,63	100
I	12,0	22	0,63	75
II	6,3	13	0,63	100
II	8,0	16	0,63	100
II	9,0	18	0,63	100
II	10,0	19	0,63	100
II	12,0	22	0,63	75
III	6,3	13	2,0	100
III	9,0	18	2,0	100
III	12,0	22	2,0	75
III	16,0	26	2,0	50

Пример условного обозначения:

Рукав I – 16 – 0,63 ГОСТ 9356-75, где:

I – класс;

16 – внутренний диаметр (мм);

0,63 – рабочее давление (МПа).

РУКАВА РЕЗИНОВЫЕ ДЛЯ ГАЗОВОЙ СВАРКИ И РЕЗКИ МЕТАЛЛОВ

ТУ

Рукава предназначены для подачи кислорода под давлением 2 МПа.

Изготавливаются III классf/

Температура работоспособности:

от -35°С до +70°С – для умеренного и тропического климата;

Запас прочности: не менее 3Р.

КЛАСС	ВНУТРЕННИЙ ДИАМЕТР, мм	РАБОЧЕЕ ДАВЛЕНИЕ, МПа	ДЛИНА РУКАВА, м
III	6,3	2,0	100
III	9,0	2,0	100
III	12,0	2,0	75

Пример условного обозначения:

Рукав III – 12 – 2,00 ТУ , где:

III – класс;

12 – внутренний диаметр (мм);

2,00 – рабочее давление (МПа).

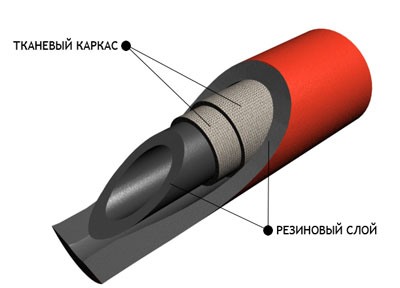

РУКАВА И МУФТЫ ПРОКЛАДОЧНОЙ КОНСТРУКЦИИ ТУ

Применяются в качестве гибких соединительных трубопроводов для гидравлических, воздушных, топливных, масляных и других систем в специальной технике.

Температура работоспособности: от -55°С до +100°С.

Запас прочности: 2,5Р, где Р – рабочее давление.

ОБОЗНАЧЕНИЕ РУКАВОВ	ДИАМЕТР, мм	РАБОЧЕЕ ДАВЛЕНИЕ, кгс/см2	ДЛИНА РУКАВА, м
внутренний	наружный
40У	27	35	3	до 10 м
40У	30	38	3	до 10 м
40У	32	40	3	до 10 м
40У	38	46	3	до 10 м
40У	40	49	3	до 10 м
40У	42	51	3	до 10 м
40У	44	53	3	до 10 м
40У	48	58	3	до 10 м
40У	50	60	3	до 10 м
40У	54	64	3	до 10 м
40У	58	68	3	до 10 м
40У	60	70	3	до 10 м
40У	65	75	3	до 10 м
40У	70	80	3	до 10 м
40У	75	85	3	до 10 м
40У	90	100	3	до 10 м
40У	18	26	5	до 10 м
40У	20	28	5	до 10 м
40У	22	30	5	до 10 м
40У	25	33	5	до 10 м
40У	27	36	5	до 10 м
40У	30	39	5	до 10 м
40У	32	41	5	до 10 м
40У	35	44	5	до 10 м
40У	40	53	5	до 10 м
40У	50	61	5	до 10 м
40У	58	69	5	до 10 м
40У	63	74	5	до 10 м
40У	8	15	7	до 2,5 м
40У	10	17	7	до 2,5 м
40У	12	19	7	до 2,5 м
40У	14	22	7	до 10 м
40У	16	24	7	до 10 м
40У	18	27	7	до 10 м
40У	20	29	7	до 10 м
40У	22	31	7	до 10 м
40У	25	34	7	до 10 м
40У	27	36	7	до 10 м
40У	30	39	7	до 10 м
40У	32	41	7	до 10 м
40У	38	48	7	до 10 м
40У	40	51	7	до 10 м
40У	42	53	7	до 10 м
40У	44	55	7	до 10 м
40У	50	62	7	до 10 м
40У	54	66	7	до 10 м
40У	58	70	7	до 10 м
40У	60	72	7	до 10 м
40У	76	90	7	до 10 м
40У	6	13	13	до 2,5 м
40У	8	16	13	до 2,5 м
40У	10	18	13	до 2,5 м
40У	12	20	13	до 2,5 м
40У	14	24	13	до 2,5 м
40У	16	26	13	до 10 м
40У	18	28	13	до 10 м
40У	20	30	13	до 10 м
40У	22	32	13	до 10 м
40У	25	36,2	13	до 10 м
40У	27	38,2	13	до 10 м
40У	30	41,2	13	до 10 м
40У	32	44,4	13	до 10 м
40У	38	50,4	13	до 10 м
40У	40	54,0	13	до 10 м
40У	42	56,0	13	до 10 м
40У	44	59,0	13	до 10 м
40У	48	63	13	до 10 м
40У	50	65	13	до 10 м
40У	54	69	13	до 10 м

Пример условного обозначения:
