Полупроводниковые диоды

Полупроводниковые диоды

1.  Экспериментальное построение ВАХ диода

1.1  Соберите схему Рис.1. Изменяя Е заполните таблицу для прямой ветви ВАХ диода. (Ток не должен превышать 25 мА.)

E, В	1	2	3	4	5	6	7	8	9	10
Iд (мА)
Uд (мВ)

Рис.1. Схема для экспериментального построения прямой ветви ВАХ диода.

1.2  Соберите схему Рис.2. Изменяя Е заполните таблицу для обратной ветви ВАХ диода.

E, В	1	2	3	4	5	6	7	8	9	10
Iд (мкА)
Uд (В)

Рис.2. Схема для экспериментального построения обратной ветви ВАХ диода.

1.3.  По полученным данным постройте ВАХ диода. Определите «пятку» диода…………………..

По графику ВАХ диода определите сопротивления диода переменному и постоянному току в точках, указанных преподавателем.

…………………………………………………………………………………………………………..

……………………………………………………………………………………………………………

……………………………………………………………………………………………………………

…………………………………………………………………………………………………………..

2.  Экспериментальное построение обратной ветви ВАХ стабилитрона.

2.1  Соберите схему Рис.3. Изменяя Е заполните таблицу для обратной ветви ВАХ стабилитрона, обратив особое внимание на крутую ветвь. (Ток стабилитрона не должен превышать 20 мА.)

Рис.3. Схема для экспериментального построения обратной ветви ВАХ стабилитрона.

Iст. обр
Uст. обр (В)

2.2  Постройте график обратной ветви ВАХ стабилитрона. Определите напряжение стабилизации

……………………………………………………………………………………………………………..

2.3  Определите по ВАХ дифференциальное сопротивление стабилитрона в области стабилизации.

……………………………………………………………………………………………………………..

3.  Параметрический стабилизатор напряжения

3.1 Соберите схему Рис.4.

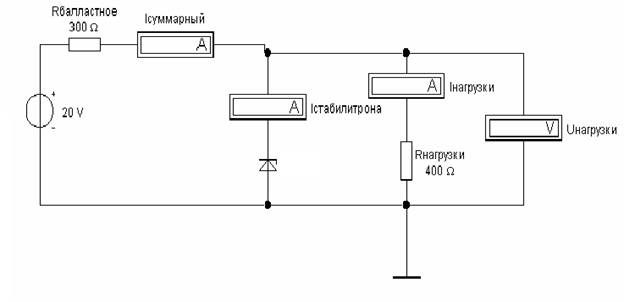

Рис.4. Параметрический стабилизатор напряжения

3.2 Заполните таблицу

Rнагузки (Ом)	Iнагрузки (мА)	Uнагрузки (В)	Iстабилитр (мА)	Iсуммарный(мА)
100
300
1 кОм

3.3  По полученным данным постройте нагрузочную характеристику схемы Uнагрузки=f(Iнагрузки).

4.  Диодные ограничители.

4.1  Соберите схему ограничителя, заданную преподавателем, по Рис. 5….10.

4.2  Подайте на вход напряжение частотой 1 кГц и амплитудой 10 В. Зарисуйте осциллограммы входного и выходного напряжений.

Рис.5. Последовательный ограничитель

Рис.6. Последовательный ограничитель со смещением.

Рис.7. Шунтирующий ограничитель.

Рис.8. Шунтирующий ограничитель со смещением

Рис.9. Шунтирующий ограничитель на стабилитроне.

Рис.10. Симметричный шунтирующий ограничитель на стабилитроне.
