Стеллаж 682

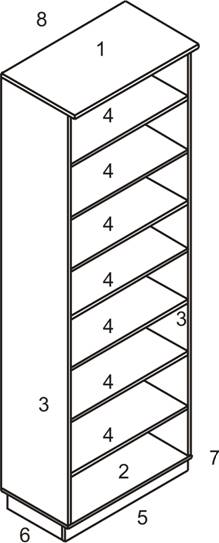

Комплектовочная ведомость деталей

№

Наименование

Кол-

Размеры, мм

дет.

детали

во

длина

шир.

толщ

1

Крышка

1

798

472

25

2

Дно

1

798

428

18

3

Стенка боковая

2

2290

426

18

4

Полка вкладная

7

760

424

18

5

Фасад цоколя

1

796

80

18

6

Стенка цоколя л.

1

80

343

18

7

Стенка цоколя п.

1

80

343

18

8

Стенка задняя

1

2320

785

3,5

Комплектовочная ведомость фурнитуры

№

Наименование материала

Кол-во

9

Шкант 8х30

12

10

Стяжка полкодержатель компл.

28

11

Регулировочный клин

2

12

Эксцентрик 2000

8

13

Шток эксцентрика

8

14

Гвоздь 1.5х20

42

15

Стяжка мебельная

6

16

Шуруп 3.5х16

4

17

Шуруп 4х45

2

18

Дюбель пластиковый 6х50

2

19

Стяжка межсекционная М4

2

20

Уголок мебельный

2

21

Уголок 60х60

2

22

Ключ 6-гр

1

23

Подпятник мебельный

6

Порядок сборки

! шкаф собирать в вертикальном положении на месте непосредственной установки

В дет.1 и 2 вкрутите штоки эксцентриков. В торцы дет. 3, 6 и 7 вбейте шканты 9. К длинным торцам дет. 5, 6 и 7, облицованным кромкой, гвоздями 14 прибейте подпятники 22. Ориентируясь на схему расположения отверстий на боковых стенках, в дет.3 вверните винты стяжки полкодержателя. Детали 5; 6 и 7 соедините с помощью уголков 30х30. Затем цоколь прикрепите к дет.2. и закрепите Мебельными стяжками 15. При помощи эксцентриков 12, установленных в дет.3, соедините между собой дет.1, 2 и 3.. К задним торцам дет.3 гвоздями 14 прибейте дет.8. В дет.4 вставьте пластиковые втулки стяжки полкодержаи установите их на винты.

При необходимости крепления стеллажа к стене: к дет.3 (на уровне 1200мм от дет.2) шурупами 16 прикрепите уголки 20. Дюбель 18 и шуруп 17 предназначены для крепления уголка 20 к стене.

Межсекционная стяжка 19 позволяет скреплять между собой стеллажи (размечать и сверлить отверстия по месту).

4


Установка дюбеля WEDFIX

Примечание: Цветные наклейки означают правую деталь.

Изготовитель оставляет за собой право вносить конструктивные изменения, не ухудшающие качество изделия.
