Рекомендации по выбору оборудования 2007.

Технические характеристики оборудования автоналива нефтебаз и терминалов

ОАО "Промприбор" является крупнейшим в России и СНГ производителем оборудования для нефтебаз и АЗС с обеспечением экологически и пожаробезопасных технологий налива нефтепродуктов в автоцистерны с возможностью вывода паровоздушной смеси, а также слива последних в емкости АЗС.

В настоящее время ОАО "Промприбор" ведет серийный выпуск оборудования, позволяющего осуществлять процессы налива, слива, перекачивания, газоотделения, учета, фильтрации, дозирования светлых и темных нефтепродуктов.

ОАО "Промприбор", начиная с 1969 г. изготовил более 7500 шт. однопостовых установок налива типа АСН-5 разных модификаций, 150 шт. 2-4 постовых комплексов типа АСН-8 и АСН-10, 350 шт. ус-тановок АСН-ЖД, 1500 шт. установок нижнего слива УСН-175.

Специалисты предприятия постоянно производят совершенствование оборудования, его модернизацию в направлении:

    повышения метрологической точности за счет создания полной измерительной схемы учета в составе: фильтра-газоотделителя; клапана-отсекателя с возможностью плавного регулирования и поддержания заданной величины расхода; особо точного измерителя объема и массы; управляю-щего контроллера; специального передвижного образцового объемно-массового мерника; обеспечения пожарной и экологической безопасности за счет: применения в комплектации на-ливного телескопического герметичного наконечника с датчиком ограничения налива; рукавов отвода ПВС. Шарниры, входящие в комплектацию стояков, установок, комплексов просты, надежны, герметич-ны. Уплотнения из материалов PTFE, и имеют патент РФ.

В установках налива используются специальные насосы для перекачивания нефтепродуктов с двойным торцовым уплотнением, сильфонным компенсатором, исключающим температурные воздействия на подводящий трубопровод.

НЕ нашли? Не то? Что вы ищете?

Устройство для контроля заземления во время налива автоцистерны оснащено подачей сигнала на отключение в случае нарушения контакта заземления. С 2005г ОАО "Промприбор" приступил к производству новых модификаций измерительных комплексов для налива нефтепродуктов АСН - модуль для верхнего и нижнего налива нефтепродуктов в автоцистерны.

Комплекс измерительный АСН - модуль предназначен для дистанционного управления процессом налива автоцистерн нефтепродуктами на нефтеналивных станциях нефтебаз и учёта отпускаемых нефтепродуктов по заданной дозе в единицах объёма или массы.

Комплексы типа АСН имеют сертификат об утверждении типа средства измерений государственного комитета РФ по стандартизации и метрологии (ГОССТАНДАРТ РОССИИ) RU. C.29.004 A № 000 от 01.01.2001, а также разрешение федеральной службы по техническому надзору №РРС БК - 14063 от 01.01.2001 на применение на химических, нефтехимических
, нефтеперерабатывающих и других производствах и объектах, связанных с обращением или хранением взрывопожароопасных и токсичных веществ и их примесей.

Варианты комплектации измерительных комплексов

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_2.jpg

Расшифровка кратких обозначений типов комплексов:

    АСН-1 перекачка продукта с учетом АСН-4ВГ налив автоцистерны с одним отсеком одним стояком без учета продукта АСН-5ВГ налив автоцистерны с одним отсеком одним стояком АСН-6ВНГ комбинированный верхний и нижний налив автоцистерны с одним отсеком АСН-8ВГ/НГ налив с одной стороны комплекса автоцистерны с одним или двумя отсеками АСН-10ВГ налив с двух сторон комплекса разными стояками автоцистерн с одним или двумя отсеками АСН-12ВГ налив автоцистерны с одним отсеком одним стояком АСН-12ВГ НОРД автоцистерны с одним отсеком одним стояком вязких нефтепродуктов

Основные параметры комплексов АСН - модуль

1.

Диаметр условного прохода стояка наливного, мм

100

2.

Температура окружающей среды при эксплуатации °С,
- для исполнения У2
- для исполнения ХЛ2


-40...+50
-60...+50

3.

Единица измерения для отпуска нефтепродукта

в литрах или кг

4.

Дискретность задания дозы в объёмных единицах, л

1

5.

Верхний предел показаний электронного сумматора центрального блока управления

6.

Предел основной допускаемой относительной погрешности измерительных комплексов:
- по объему
- по массе


±0,15%
±0,25%

7.

Единица измерения

литр

8.

Диаметр конуса наливного наконечника, мм

min 250 … max 530

9.

Тип привода запорной арматуры

Задвижка с электроприводом или клапан управляемый

10.

Тип расходомера

По выбору заказчика

11.

Тип насоса

По выбору заказчика

Основные параметры модулей насосных комплексов приведены в таблице.

№

Основные параметры

КМ Е

1АСВН-80А

КМС Е

1ЦГ 100/32-11-2ХЛ2

Ш80-2,5-37,5/2,5Б

1

Производительность насоса, м3/ч

60…90

35-10

60-10

90

36-10

2

Высота самовсасывания насоса, м, не более

-

6,5

6,5

-

5,0

3

Напор, м

25

26

35

25

25

4

Вязкость перекачиваемой жидкости, мм2/с (сСт)

от 0,55 до 100

от 0,55 до 6,0

от 0,55 до 100

от 0,55 до 6,0

от 6,0 до 60,0

5

Температура окружающей среды, °С

От минус 40 до плюс 50

От минус 25 до плюс 50

6

Температура перекачиваемой жидкости, °С

От минус 40 до плюс 50

до плюс 70

7

Напряжение питания эл. насоса, В

380±10%

8

Частота тока, Гц

50±1

9

Мощность насоса, кВт

11

11

15

11

7,5

10

Частота вращения эл. двигателя

3000

3000

3000

3000

1000

Комплексы АСН модуль состоят из основных узлов

№ п/п

Наименование

Примечание

1

Модуль измерительный в составе:
- фильтр газоотделитель;
- обратный клапан;
- расходомер согласно заказа*;
- дренажный трубопровод.

Согласно заказа

2

Стояк наливной верхнего или нижнего налива в составе
- шарнирный трубопровод;
- клапан сброса воздуха для опорожнения стояка;
- наконечник телескопический закрытого налива для стояков верхнего налива;
- муфта присоединительная для стояков нижнего налива;
- датчик уровня налива;
- стакан приемный (съемный каплесборник);
- рукав отвода паров Ду50.

3

Лестница входная

4

Насосный блок (по доп. заказу)
- насос;
- компенсатор Ду100;
- затвор поворотный дисковый ручной Ду 100.

Согласно заказа

5

Трап перекидной

6

Шкаф силовой

7

Клапан отсекатель

8

Система автоматизации процесса (контролер ЦБУ, комплект кабелей, комплект коробок распределительных, клещи заземления а/ц, источник бесперебойного питания)

9

Пульт управления "ВЕСНА ТЭЦ 2-3К"

10

ПО "АРМ оператора налива слива"

Опция

11

Плата двух портовая "Advantech"

Опция

12

Шлагбаум

Опция

Возможна поставка АСН - модуль с массовых расходомерами кариолисова типа (EMERSON, KROHNE, Endress+Hauser, YOKAGAWA ……) для измерения в единицах массы, или с плотномером для пересчета в единицах массы.

Технические решения, примененные в конструкции:

    Уменьшена зависимость усилий по перемещению наливной трубы от вертикальности монтажа коренного шарнира. При этом усилия по управлению установкой не превышают 100 Н (до 10кгс); Обеспечивается работоспособность шарниров в течение всего срока службы установки; Герметизированный наконечник позволяет отводить пары углеводородов при загрузке автоцистерны, а применение огневых предохранителей в конструкции наконечника значительно снижает возможность попадания открытого пламени в автоцистерну и из нее; Наливной стояк оснащен комплектом датчиков, позволяющих автоматизированной системе обеспечить безопасное управление технологическим процессом, предусмотренное действующими стандартами, в т. ч. перевод на малый расход в начале и конце налива, отключение подачи топлива при достижении датчика предельного уровня, формирование разрешения на отъезд автоцистерны из зоны налива только после извлечения наливного наконечника из горловины автоцистерны, предотвращение налива при нарушении заземления и т. д.; Наливные стояки нижнего налива комплектуются присоединительными головками типа "сухой разъем" для подключения шарнирного трубопровода к цистерне, присоединительные размеры изготовлены в соответствии со стандартом API 1004. Разъем исключает "капеж" при отсоединении трубопровода; Конструкция телескопического наливного наконечника предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества; Воздушный клапан в самой верхней точке наливного стояка обеспечивает быстрое и полное опорожнение его подвижных частей в автоцистерну; Применен фильтр - газоотделитель, что повышает точность учета перекачиваемых нефтепродуктов; Компенсатор установленный на насосе, предотвращает опасное перемещение подводящего трубопровода, снижает напряжение на корпусе насоса; Задвижка позволяет перекрыть, при необходимости, подачу продукта непосредственно на наливную установку; В установке применены перепускные клапаны, позволяющие сбрасывать опасное повышение давления в трубопроводах при изменении температуры окружающей среды; В конструкции АСН - модуль применяется устройство заземления автоцистерн, которое не позволяет включить установку налива при неполном заземлении автоцистерны и снятии статического электричества; Модуль насосный изготовлен в виде отдельного блока, что позволяет устанавливать его не только непосредственно вблизи стояка, но и в насосной станции, где нет влияния атмосферных осадков; Возможность комплектования АСН - модуль шлагбаумом; Высота наливного стояка позволяет обслуживать автоцистерны высотой до 4-х метров, обеспечивая полное опорожнение наливного стояка.

Для поверки измерительных комплексов ОАО "ПРОМПРИБОР" изготавливает мерники второго разряда, в т. ч. и мерники с возможностью поверки массовых расходомеров (с тензометрическими датчиками) и передвижные мерники с возможностью поверки установок нижнего налива. Конструкция мерников позволяет перемещать их на платформе а/м "ГАЗЕЛЬ".

Для дистанционного управления процессом налива и проведения учетно-расчетных операций для коммерческого учета нефтепродуктов возможна поставка программного обеспечения производства ОАО "ПРОМПРИБОР" - АРМ оператора.

Разрешительные документы

Комплексы измерительные АСН-модуль имеют:

пластиковых карт. С помощью терминала возможно построение полностью автоматизированных комплексов, работающих без участия оператора
Терминал имеет маркировку взрывозащиты 1ExeibmIIТ4 в соответст-вии ГОСТ Р 51330.0.

Программное обеспечение "АРМ оператора налива и слива" предназначено для управления АСН. АРМ позволяет оператору без затруднений контролировать до 15 происходящих одновременно процессов налива или слива нефтепродуктов. По сравнению с использованием пультов дистанционного управления значительно снижается нагрузка на оператора и увеличивается производительность труда.

Контроллер "Весна-ТЭЦ2-3К"

Распределительные коробки типа КП

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_28.jpg

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_29.jpg

Контроллер "Весна-ТЭЦ2-3К" является устройством, сочетающим в себе универсальность применения, значительный объем отображаемой информации и низкую стоимость. Основными функциями контроллера являются - управление и индикация текущего состояния АСН, а также поддержка связи с ПК. К входу контроллера возможно подключение до 10 комплексов.

Распределительные коробки типа КП предназначены для соединения и разветвления гибких кабелей с медными или алюминиевыми жилами в электрических цепях электроустановок во взрывоопасных зонах (кроме подземных выработок).
Коробки КП, с маркировкой взрывозащиты 2ЕхеIIТ5 предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок классов 1 или 2 по ГОСТ Р 51330.9-99, в которых могут образоваться взрывоопасные смеси горючих газов или паров с воздухом по ГОСТ Р 51330.11-99.
Коробки КП должны изготовляться на номинальное напряжение 380В переменного и постоянного тока. Частота переменного тока - 50 Гц.

Модули насосные

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_30.jpg
Насосный блок с насосом КМ Е

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_31.jpg
Насосный блок с самовсасывающим насосом КМС Е

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_32.jpg
Насосный блок с насосом 1ЦГ 100/32К

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_33.jpg
Насосный блок с самовсасывающим насосом 1АСВН 80А

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_34.jpg
Насосный блок с насосом Ш80-2,5-37,5/2,5

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_35.jpg
Насосный блок с насосом УОДН для налива мазута

Трапы перекидные

Трап перекидной

Обозначение, расшифровка

Тип подъемного устройства

Масса

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_36.jpg

Трап на 3 порога:
241.18.00.00.00 стандартное исполнение (У2)
241.18.00.00.00-01 стандартное исполнение (ХЛ2)
241.18.00.00.00-02 с поручнями безопасности (У2)
241.18.00.00.00-02 с поручнями безопасности (ХЛ2)

Пружинный амортизатор или амортизатор с пневмоцилиндром

165

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_37.jpg

Трап на 4 порога:
241.22.00.00.00 стандартное исполнение (У2)
241.22.00.00.00-01 стандартное исполнение (ХЛ2)
241.22.00.00.00-02 с поручнями безопасности (У2)
241.22.00.00.00-02 с поручнями безопасности (ХЛ2)

Пружинный амортизатор или амортизатор с пневмоцилиндром

205

Типы измерительных комплексов

Комплекс измерительный АСН-1 модуль

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_38.jpg

АСН-1 модуль (КМ-ППВ) со счетчиком ППВ 100-1,6 для перекачки светлых нефтепродуктов с насо-сом КМ Е.

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_39.jpg

Вариант использования АСН-1 для перекачки из ж. д. цистерны в резервуар.

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_40.jpg

Вариант использования АСН-1 для внутрипарковой перекачки нефтепродуктов.

Автоматизированная система налива АСН-4ВГ модуль
последовательный налив в автоцистерны с одним отсеком одним стояком без учета продукта

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_41.jpg
АСН-4ВГ модуль (0-0-0-КМ) для налива нефтепродуктов с насосом КМ Е без автоматизации процесса

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_42.jpg
АСН-4ВГ модуль (0-0-1-КМ) для налива нефтепродуктов с насосом КМ Е, с входной лестницей, с перекид-ным трапом, без автоматизации процесса

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_43.jpg
АСН-4ВГ модуль (ДПУ-1-0-КМ) для налива светлых нефтепродуктов с насосом КМ Е, с датчиком ограничения уровня налива, с клапанном отсекателем, процессом автоматизации отключения по уровню налива и при отключении заземления

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_44.jpg
АСН-4ВГ модуль (ДПУ-1-1-КМ) для налива светлых нефтепродуктов с насосом КМ Е, с датчиком ограничения уровня налива, с клапанном отсекателем, с входной лестницей, с перекидным трапом, процессом автоматизации отключения по уровню налива и при отключении заземления

Измерительный комплекс АСН-5ВГ модуль
последовательный налив в автоцистерны с одним отсеком одним стояком с двух сторон

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_45.jpg
АСН-5ВГ модуль (КМ-ППВ) со счетчиком ППВ 100-1,6 для налива светлых нефтепродуктов с насосом КМ Е

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_46.jpg
АСН-5ВГ модуль (КМ-Е+Н) с массовым расходомером Endress+Hauser для налива светлых нефтепродуктов с насосом КМ Е

Возможна комплектация с любым из расходомеров:
- счетчик ППВ 100-1,6;
- расходомер Endress+Hauser
- расходомер Micro Motion CMF-200
- расходомер Micro Motion CMF-300
- расходомер KROHNE
- расходомер YOKAGAWA

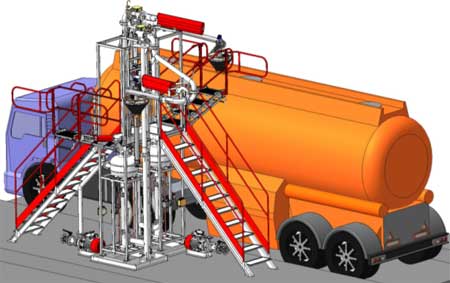

Схема налива:
C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_47.jpg
Диапазон обслуживания вдоль оси цистерны:
- 4,5м для автоцистерн высотой 2,5м
- 6м для автоцистерн высотой 3,9м

Измерительный комплекс АСН-6ВНГ модуль
последовательный комбинированный верхний и нижний налив в автоцистерны с одним отсеком с двух сторон

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_48.jpg
АСН-6ВНГ модуль (КМ-ППВ) с одним перекидным трапом со счетчиком ППВ для налива светлых нефтепродуктов с насосом КМ Е

Возможна комплектация с любым из расходомеров:
- счетчик ППВ 100-1,6;
- расходомер Endress+Hauser
- расходомер Micro Motion CMF - 200
- расходомер Micro Motion CMF - 300
- расходомер KROHNE
- расходомер YOKAGAWA

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_49.jpg
Диапазон обслуживания вдоль оси цистерны:
- 4,5м для автоцистерн высотой 2,5м
- 6м для автоцистерн высотой 3,9м

Измерительный комплекс АСН-8НГ
налив с одной стороны комплекса в автоцистерны с несколькими отсеками через нижний при-емный клапан автоцистерны

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_50.jpg

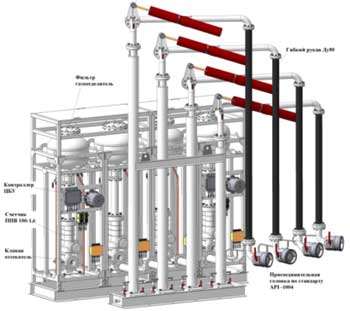

АСН-8НГ модуль 2/2 (КМ-ППВ) со счетчиком ППВ 100-1,6 на 2 наливных рукава

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_51.jpg
АСН-8НГ модуль 2/2 (КМ-CMF-300) с расходомером Micro Motion Elite CMF-300 на 2 наливных рукава

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_52.jpg
АСН-8НГ модуль 4/4 (КМ-ППВ) со счетчиками ППВ 100-1,6 на 4 наливных рукава

Измерительный комплекс АСН-8ВГ модуль 2/2
налив с одной стороны двух типов продуктов в автоцистерны "верхним " способом налива

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_53.jpg
АСН-8ВГ модуль 2/2 (КМ-ППВ) со счетчиками ППВ 100-1,6, насосами КМ , с двумя стоя-ками верхнего налива на два вида наливаемых продуктов.

Возможна комплектация с любым из расходомеров:

    счетчик ППВ 100-1,6; расходомер Endress+Hauser расходомер Micro Motion CMF- 200 расходомер Micro Motion CMF- 300 расходомер KROHNE расходомер YOKAGAWA

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_54.jpg
Диапазон обслуживания вдоль оси цистерны:
- 4,5м для автоцистерн высотой 2,5м
- 6м для автоцистерн высотой 3,9м

Измерительный комплекс АСН-10ВГ модуль 2/2
налив с двух сторон комплекса разными стояками в автоцистерны с одним отсеком

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_55.jpg

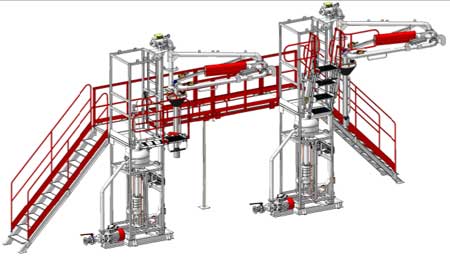

АСН-10ВГ модуль 2/2 (КМ-Е+Н) с расходомерами Endress+Hauser Promass 83F и насосами КМ Е

Возможна комплектация с любым из расходомеров:

    счетчик ППВ 100-1,6; расходомер Endress+Hauser расходомер Micro Motion CMF- 200 расходомер Micro Motion CMF- 300 расходомер KROHNE расходомер YOKAGAWA

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_56.jpg
Диапазон обслуживания вдоль оси цистерны:
- 4,5м для автоцистерн высотой 2,5м
- 6м для автоцистерн высотой 3,9м

Измерительный комплекс АСН-10ВГ модуль 4/4
налив с двух сторон комплекса разными стояками в автоцистерны с одним отсеком

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_57.jpg

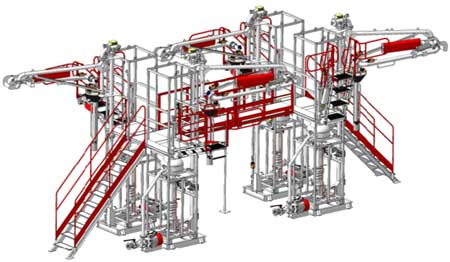

АСН-10ВГ модуль 4/4 (КМ-ППВ) Со счетчиками ППВ 100-1,6и насосами КМ Е

Возможна комплектация с любым из расходомеров:

    счетчик ППВ 100-1,6; расходомер Endress+Hauser расходомер Micro Motion CMF- 200 расходомер Micro Motion CMF- 300 расходомер KROHNE расходомер YOKAGAWA

Диапазон обслуживания вдоль оси цистерны:
- 4,5м для автоцистерн высотой 2,5м
- 6м для автоцистерн высотой 3,9м

Измерительный комплекс АСН-12ВГ
последовательный налив в автоцистерны с одним отсеком одним стояком с двух сторон

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_58.jpg
АСН-12ВГ модуль (КМ-ППВ) со счетчиком ППВ 100-1,6 для налива светлых нефтепродуктов с насосом КМ Е

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_59.jpg
АСН-12ВГ модуль (КМ-Е+Н) с массовым расходомером Endress+Hauser для налива светлых нефтепродуктов с насо-сом КМ Е

Возможна комплектация с любым из расходомеров:

    счетчик ППВ 100-1,6; расходомер Endress+Hauser расходомер Micro Motion CMF- 200 расходомер Micro Motion CMF- 300 расходомер KROHNE расходомер YOKAGAWA

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_60.jpg
Диапазон обслуживания вдоль оси цистерны:
- 4,5м для автоцистерн высотой 2,5м
- 6м для автоцистерн высотой 3,9м

Измерительные комплексы АСН - 12ВГ НОРД
для налива вязких нефтепродуктов в автоцистерны с одним отсеком одним стояком

C:\Documents and Settings\Alex\Рабочий стол\WEB_проекты\ПроектEGC\Статья_ав\Ливны\Рекомендации по выбору оборудования 2007 - Cлив налив автоцистерн - Промприбор_files\rek2007_61.jpg
АСН-12ВГ НОРД (КМ-Е+Н) с перекидным трапом и электроподогревом крупных узлов
