Расчет ремиза для станков СТБ (стр. 4 )

Таблица 6. Характеристика цветного раппорта пижамной ткани

Номер полоски	Переплетение	Количество цветных нитей основы	Число повторений	Число нитей в полоске	Число зубьев берда
суровых	оливковых	зеленых	суровых
1	Полотняное	1	1	‑	‑	60	120	40
2	Атлас	‑	‑	60	5	1	65	13
3	Полотняное	‑	6	‑	‑	1	6	2
4	Атлас	‑	10	‑	‑	1	10	2
5	Полотняное	‑	6	‑	‑	1	6	2
6	Атлас	5	‑	60	‑	1	65	13
7	Полотняное	‑	1	‑	1	24	48	16

Rо=320 ХR=88

Определим число нитей полотняного переплетения на 4 ремизках 1-го свода по всей ширине ткани mпол:

Число нитей атласного переплетения на 4 ремизках 2-го свода по всей ширине ткани mатл:

Общее число зубьев берда в заправке Хб:

Определяем ширину заправки одного полотна по берду, см:

.

Величина называется плотностью по берду. При равномерном распределении галев на ремизках число галев в зоне на всех ремизках определяется как произведение ширины зоны на плотность по берду. Для тканей с продольными полосками из разных переплетений, у которых, как в нашем случае, проборка в зуб берда переменная, это правило непригодно. Определим количество галев в зоне на ремизках каждого свода как произведение числа зубьев берда в зоне, занятых нитями этого свода, на соответствующую проборку в зуб берда.

Алгоритм расчета:

1.  Определение ширины зон. В случае работы на станке в одно полотно определяют рабочую ширину только последней зоны, в случае большего числа полотен определяют также рабочую ширину и количество смежных зон.

2.  Определение числа зубьев берда, занятых в пределах раппорта проборки нитями каждого переплетения Хп и Ха, а также всеми нитями раппорта ХR.

3.  Определение общего числа зубьев берда в зоне на оба свода.

4.  Определение числа раппортов проборки, приходящихся на зону.

5.  Определение числа зубьев берда в зоне, занятых нитями каждого свода.

6.  Определение числа галев в зоне на всех ремизках каждого свода.

7.  Определение числа галев в зоне на одной ремизке каждого свода.

Определение ширины зон. Осуществляется так же, как при расчете ремиза для простых заправок. При работе в одно полотно рабочая ширина первой зоны , рабочая ширина последней зоны . При работе в два и более полотен определяют, против какой зоны будут располагаться дополнительные кромкообразователи.

В случае, если кромкообразователь располагается против одной зоны, ее рабочая ширина , если же кромкообразователь попадает на границу зон и располагается одновременно против двух зон, то рабочая ширина этих зон .

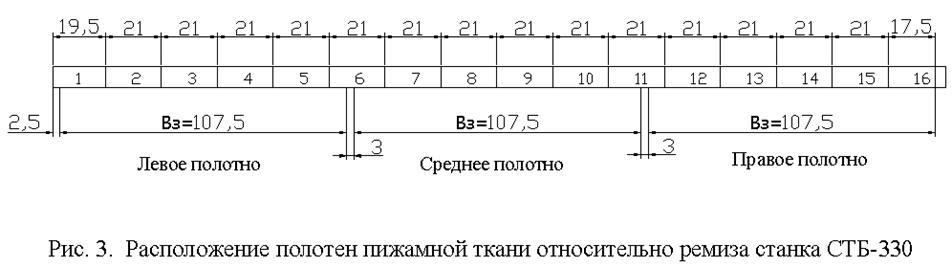

В нашем примере два дополнительных кромкообразователя располагаются против 6-ой и 11-ой зон, как видно из рис. 3. В 6-й зоне будет две смежные зоны: левая , принадлежащая левому полотну, и правая , принадлежащая среднему полотну. Аналогично в 11-й зоне – левая , принадлежащая среднему полотну, и правая , принадлежащая правому полотну. Определим их рабочую ширину, см:

;

;

;

.

Ширина последней зоны, см

.

Определение числа зубьев берда в пределах раппорта проборки

Число зубьев, занятых нитями полотняного переплетения Хп:

.

Число зубьев, занятых нитями атласного переплетения Ха:

.

Общее число зубьев берда, занятых нитями одного раппорта ХR:

.

Дальнейшие вычисления удобно вести в табл. 7, во 2-ю графу которой поместим подсчитанные значения ширин всех зон. В 3-й графе таблицы подсчитаем общее число зубьев берда на оба свода в каждой зоне.

Число зубьев берда в зоне на оба свода.

.

Подсчитанные значения округляем до целого. В зонах шириной 21 см число зубьев берда на оба свода равно . Принимаем в нечетных зонах 263 зуба, в четных – 262.

В двух следующих графах табл. 7 подсчитаем число раппортов проборки, приходящихся на каждую зону. Для этого общее число зубьев берда в зоне на оба свода (гр. 3, табл. 7) следует разделить на общее число зубьев берда, занятых нитями одного раппорта (в нашем примере – 88). Причем, в гр. 4 табл. 7 подсчитывается целое число раппортов, в гр. 5 – остаток зубьев. Для определения этих показателей служат функции EXCEL ОТБР(число; делитель), возвращающее целую часть от деления, и ОСТАТ(число; делитель), возвращающее остаток от деления.

Зная число зубьев берда в зоне (гр. 3, табл. 7), число полных раппортов (гр. 4) и остаток зубьев (гр. 5), а также распределение зубьев берда раппорта проборки по переплетениям (табл. 6), можно приступать к самой сложной части расчета ‑ заполнению 6-й и 7-й граф табл. 7. В них определяется число зубьев берда в зоне по сводам. Перепишем еще раз необходимые исходные данные:

число зубьев, занятых в пределах раппорта переплетения нитями полотняного переплетения Хп = 60;

число зубьев, занятых нитями атласного переплетения Ха =28;

общее число зубьев берда, занятых нитями одного раппорта ХR = 88;

распределение зубьев берда в раппорте по основе по переплетениям:

40п 13а 2п 2а 2п 13а 16п

В первой зоне, согласно гр. 4, 5 табл. 7, располагаются 2 полных раппорта и остаток 37 зубьев. В каждом из полных раппортов, согласно табл. 6, 40 зубьев занято нитями полотняного переплетения, 13 – нитями атласного, 2 – полотняного, 2 – атласного, 2 – полотняного, 13 ‑ атласного и 16 – полотняного переплетений.

Т а б л и ц а 7. Расчет ремиза пижамной ткани
Номер зоны	Ширина зоны, см	Число зубьев берда в зоне на оба свода	Число полных рап.	Остаток зубьев	Число зубьев берда в зоне	Проборка в зуб берда	Число галев в зоне
на всех ремизках	на одной ремизке
полотно	атлас	полотно	атлас	1-й свод	2-й свод	1-й свод	2-й свод
1	2	3	4	5	6	7	8	9	10	11	12	13
1	17,0	213	2	37	157	56	3	5	471	280	118	70
2	21,0	262	2	86	178	84	3	5	534	420	133	105
3	21,0	263	2	87	179	84	3	5	537	420	134	105
4	21,0	262	2	86	178	84	3	5	534	420	134	105
5	21,0	263	2	87	179	84	3	5	537	420	134	105
6'	6,5	81	0	81	53	28	3	5	159	140	40	35
6''	11,5	144	1	56	102	42	3	5	306	210	77	52
7	21,0	262	2	86	179	83	3	5	537	415	134	104
8	21,0	263	2	87	179	84	3	5	537	420	134	105
9	21,0	262	2	86	180	82	3	5	540	410	135	103
10	21,0	263	2	87	180	83	3	5	540	415	135	104
11'	12,0	150	1	62	104	46	3	5	312	230	78	57
11''	6,0	75	0	75	47	28	3	5	141	140	35	35
12	21,0	262	2	86	178	84	3	5	534	420	134	105
13	21,0	263	2	87	179	84	3	5	537	420	134	105
14	21,0	262	2	86	180	82	3	5	540	410	135	102
15	21,0	263	2	87	180	83	3	5	540	415	135	104
16	17,5	219	2	43	160	59	3	5	480	295	120	74
			Итого галев на всех ремизках		1-го свода	8316
								2-го свода		6300
			Итого галев на одной ремизке		1-го свода			2079
								2-го свода				1575

Т. е., в двух полных раппортах занято нитями полотняного переплетения 120 зубьев, нитями атласного – 56 зубьев. 37 зубьев остатка приходятся на следующий раппорт, начинающийся с 40 зубьев полотняного переплетения. Если 37 из них будут заняты нитями полотняного переплетения 1-ой зоны, то оставшиеся 3 зуба, которые заняты нитями полотняного переплетения, уйдут во 2-ю зону.
