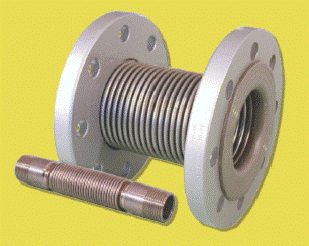

Антивибрационные компенсирующие гибкие вставки для газа GA – GAF
Техническое описание:
Антивибрационные компенсирующие вставки предназначены для установки в линию подачи газа на горелки (вкл. горелки смешанного и комбинированного типов). Стандарт.
Резьбовое исполнение изготовлено полностью из нержавеющей стали, фланцевое исполнение имеет фланцы из углеродистой стали, все остальные части – из нержавеющей стали, в соответствии с требованием DIN о том, чтобы все поверхности, контактирующие с газом, были выполнены из нержавеющей стали. Фланцы вращаются, что обеспечивает простоту монтажа и позволяет избежать механических напряжений благодаря полному совпадению крепежных отверстий с ответными фланцами.
Инструкция по установке:
Антивибрационные вставки могут устанавливаться в любом положении. Необходимо следить за тем, чтобы возможные осевые и боковые отклонения соответствующих трубопроводов оставались в пределах максимальных значений допуска, приведенных в таблице, с учетом теплового расширения трубопроводов. Большую роль играет также давление газа, и во избежание избыточного смещения при максимальном давлении рекомендуется обеспечить надежное крепление соответствующих трубопроводов к стене или полу на скользящих кронштейнах.

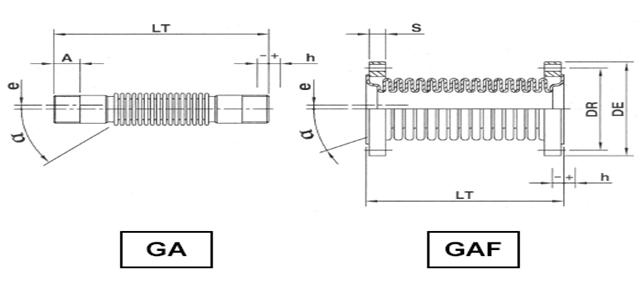

Код | Подсоед. | Р1 мах | Темп. | Осевое смещение | Угол | Боковое смещение | Размеры | |||
UNI-ISO7/1 | бар | 0С | h+ | h- | hобщ | α +/- | e +/- | A | LT +/- 5 | |
GA 1556 | R. ½’’ | 3 | -20+ 60 | 10 | 10 | 20 | 35 | 5 | 18 | 170 |
GA 1544 | R. ¾’’ | 3 | -20+ 60 | 10 | 10 | 20 | 30 | 5 | 18 | 180 |
GA 1545 | R. 1’’ | 3 | -20+ 60 | 10 | 10 | 20 | 25 | 6 | 22 | 200 |
GA 1546 | R. 1 ¼’’ | 3 | -20+ 60 | 12 | 12 | 24 | 35 | 10 | 24 | 220 |
GA 1547 | R. 1 ½’’ | 3 | -20+ 60 | 15 | 15 | 30 | 35 | 10 | 24 | 240 |
GA 1548 | R. 2’’ | 3 | -20+ 60 | 15 | 15 | 30 | 30 | 10 | 28 | 240 |
Код | Подсоед. | Р1 мах | Темп. | Осевое смещение | Угол | Боковое смещение | Размеры | |||||
ISO 7005/2 | бар | 0С | h+ | h- | hобщ | α +/- | e +/- | DE | DR | LT +/- 5 | S | |
GAF 212 | DN 65 Pn16 | 3 | -20+ 60 | 20 | 20 | 40 | 20 | 10 | 185 | 145 | 150 | 18 |
GAF 300 | DN 80 Pn16 | 3 | -20+ 60 | 20 | 20 | 40 | 20 | 10 | 200 | 160 | 160 | 20 |
GAF 400 | DN 100 Pn16 | 3 | -20+ 60 | 20 | 20 | 40 | 20 | 10 | 220 | 180 | 170 | 23 |
GAF 500 | DN 125 Pn16 | 3 | -20+ 60 | 25 | 25 | 50 | 4 | 6 | 250 | 210 | 240 | 24 |
GAF 600 | DN 150 Pn16 | 3 | -20+ 60 | 25 | 25 | 50 | 4 | 6 | 285 | 240 | 240 | 24 |
WATTS Industries Deutschland GmbH
Godramsteiner Hauptstr. 167, D-76829 Landau
Tel– 0, Fax– 560
