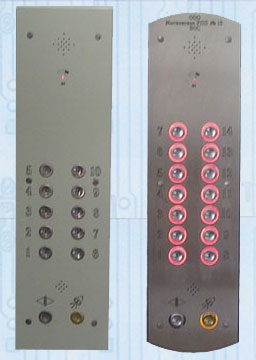

Лифтовое оборудование Пост кнопочный приказной серии ППЛ2 и ВП2   Посты приказные лифтовые типа ППЛ2 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются в кабине лифта. Используются для ручного дистанционного управления - подача приказа на движение лифта до нужной посадочной площадке (этажа).  Посты вызывные лифтовые типа ВП2 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются на этажных площадках. Используются для ручного дистанционного управления - вызов лифта с посадочной площадке этажа.  Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя. Посты имеют модификации по варианту (используемому материалу) исполнения лицевых панелей и толкателей, а также исполнения "с памятью" и "без памяти" сигналов приказа и вызова. Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению, по технологии завода изготовителя (порошковая краска или хим. никель). Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки. Пост кнопочный приказной ПЛП4 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются в кабине лифта. Используются для ручного дистанционного управления - подача приказа на движение лифта до нужной посадочной площадке (этажа).  Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя.   Посты имеют модификации по варианту (используемому материалу) исполнения лицевых панелей и толкателей, а также исполнения "с памятью" и "без памяти" сигналов приказа и вызова.   Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению, по технологии завода изготовителя (порошковая краска или хим. никель). Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки.  Все типы исполнения постов ППЛ4 оснащены служебным элементом "Микрофон". Посты имеют модификацию по наличию табло (указателя) местоположения кабины. Посты вызывные серии ПЛВ4 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются на этажных площадках. Используются для ручного дистанционного управления - вызов лифта с посадочной площадке этажа.  Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя. Посты имеют модификации по варианту исполнения электрической схемы "с памятью" и "без памяти" сигналов приказа и вызова.   Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению по технологии завода изготовителя (порошковая краска или хим. никель).  Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки. Tабло лифтовoе серии ТЛ1предназначены для установки в нише стены шахты или на портале кабины и служат для указания направления движения и местоположения лифта. устанавливаются на посадочных площадьках этажа, а также в кабинах лифта и служат для указания:

Микровыключатели Серия ВБПЛ4 НАЗНАЧЕНИЕ   Выключатель блокировочный путевой для лифтов предназначен для управления цепями переменного тока напряжением до 220 В частотой 50…60 Гц, постоянного тока напряжением до 220 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта и для контроля состояния механизмов оборудования. Габаритные размеры и схема электрическая   Микровыключатель имеет гальванически разделенный контактный мостик, отвечающий повышенным требованиям безопасности, предъявляемых Гостехнадзором к микровыключателям устанавливаемых в лифтах и другом оборудовании. Структура условного обозначения ВБПЛ Х ХХ. ХХХХ Х - 4 выключателя полумгновенного действия ХХ - 40 условное обозначение степеней защиты IP40 по ГОСТ 14 ХХХХ - УХЛЗ, ТЗ климатическое исполнение ГОСТ Условия эксплуатации:  Номинальные значения климатических факторов внешней среды - по ГОСТ 15543.1 и ГОСТ 15150, при этом: - высота над уровнем моря не более 2000 м; - температура окружающей среды от -40oС до до +55oС; - относительная влажность при +20oС 80%.   По условиям эксплуатации в части коррозийной активности атмосферы соответствует группам условий эксплутации металлических деталей по ГОСТ ; 3 для климатического исполнения УХЛ и 5 для исполнения Т. Тип атмосферы II. Степень загрязнения микросреды по ГОСТ Р 50030.  Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Степень защиты по ГОСТ 14 Со стороны привода I P40 Со стороны контактных выводов I P00 Механическая износостойкость, цикл 10 • 10 6 Электрическая износостойкость, цикл 1•106 Время срабатывания, м С 40 Номинальное напряжение изоляции, В 300 Номинальный тепловой ток, А 4 Номинальный кратковременно допустимый ток, Р1,в течение 1 сек., A 100 Номинальное рабочее напряжение, В при переменном токе 50…60 Гц категория применения АС 14 24; 110; 220 при постоянном токе, категория применения DC - 13 24; 110; 220 Номинальный рабочий ток, А Переменный 2,5; 1,4; 1,0 Постоянный 0,46; 0,40; 0,20 Присоединение к контактным выводам проводников суммарным сечением, мм2 один - медный до 2,5 алюминиевый один или два до 2,5 двух: медный от 0,5 до 1,5 Величина прутящего момента воздействующего на выводы, Нм Не более 1,2 Срок гарантии 2 года Значение ходов контактного элемента Рабочий ход, мм Дополнительный ход, мм Дифферен- циальный ход, мм Усилие срабатывания, Н 1,1 ± 0,3 не менее 1,5 не более 0,6 от 2 до 3 Пример записи обозначения выключателя при заказе: Микровыключатель ВБПЛ4-401 УХЛ3. ТУ
Микровыключатель ВБПЛ4. Габаритные размеры Cхема электрическая ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Микровыключатели Серии МВКИ4 НАЗНАЧЕНИЕ   МВКИ (Микровыключатель Кнопочный Индикационный) –однополюсный контактный выключатель, с двойным разрывом цепи, является составной частью аппаратуры для управления цепями переменного тока напряжением до 380 В частотой 50…60 Гц, постоянного тока напряжением до 220 В под воздействием управляющих упоров с возможнстью индикации. Предназначен для кнопочных постов управления лифтами. Индикатор (светодиод) установлен внутри корпуса в туннеле толкателя, что обеспечивает расположение кнопки поста, толкателя микровыключателя и светодиода на одной оси   Габаритные размеры и схема электрическая   Структура условного обозначения МВКИ X - ХХ-Х-ХХХХ Х-цифра 4. Условное обозначение выключателя полумгновенного действия ХХ - двухзначное число 40 условное обозначение степеней защиты по ГОСТ 14 Х - Обозначение контактной группы выключателей с одним размыкающим контактом с двойным разрывом цепи "З" - выключатели с замыкающими контактами. "Р" - выключатели с размыкающими контактами. ХХХХ - буквы и цифры. Климатическое исполнение и категория размещения по ГОСТ 15150 ( УХЛЗ, ТЗ ) Условия эксплуатации:   Номинальное значение климатических факторов по ГОСТ 15543 и ГОСТ 15150 при этом - высота над уровнем моря не более 2000 м; - температура окружающей среды от -40 до +55oC - относительная влажность при 20 oC - 80% В части коррозийной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150: 3 - для климатического исполнения УХЛ и 5 для - Т. Тип атмосферы II;  Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76; степень загрязнения микросреды 3 по ГОСТ Р 50I  В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17516 . I;  Рабочее положение в пространстве любое ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Степень защиты по ГОСТ 14 Со стороны привода I P40 Со стороны контактных выводов I P00 Механическая износостойкость, цикл 10 • 10 6 Электрическая износостойкость, цикл 1•106 Время срабатывания, м С 40 Номинальное напряжение изоляции, В 380 Номинальный тепловой ток, А 4 Номинальный кратковременно допустимый ток, в течение 1 сек., Р1, A 100 Номинальное рабочее напряжение, В при переменном токе 50…60 Гц категория применения АС 14 24; 110; 220; 380 при постоянном токе, категория применения DC - 13 24; 110; 220 Номинальный рабочий ток, А Переменный 2; 1,6; 1,0; 0,6 Постоянный 0,46; 0,40; 0,20 Минимальный ток нагрузки, mА до 10 Гарантийный срок эксплуатации 2 года Значение ходов контактного элемента Тип выключателя Привод Рабочий ход, мм Допол- нительный ход, мм Дифферен- циальный ход, мм Усилие срабатывания, Н МВКИ4 Толкатель 0,7 ± 0,22 не менее 0,5 не более 0,6 от 2,5 до 4,5 Пример записи обозначения выключателя при заказе: Микровыключатель МВКИ4-40 З УХЛ3. ТУ
Микровыключатель МВКИ4. Габаритные размеры Cхема электрическая ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Посты кнопочные лифтовые серии ППЛ2 и ВП2  Посты приказные лифтовые типа ППЛ2 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются в кабине лифта. Используются для ручного дистанционного управления - подача приказа на движение лифта до нужной посадочной площадке (этажа).  Посты вызывные лифтовые типа ВП2 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются на этажных площадках. Используются для ручного дистанционного управления - вызов лифта с посадочной площадке этажа.  Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя. Посты имеют модификации по варианту (используемому материалу) исполнения лицевых панелей и толкателей, а также исполнения "с памятью" и "без памяти" сигналов приказа и вызова. Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению, по технологии завода из-готовителя (порошковая краска или хим. никель), согласуемым с заказчиком постов. Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки. СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ХХХ 2 - ХХ   Х   Х   Х   Х  Х   XX - ХХ - К ..1.....2....3......4.....5....6....7....8....9...10....11.....12 · ХХХ (1) - буквенное обозначение поста:   ВП - пост вызывной;   ППЛ - пост приказной лифтовой; · 2 (2) - номер серии; · ХХ (3) - число толкателей выключателей вызова и приказа:  1 и 2 - для вызывных постов;  6...32 - для приказных постов; Габаритные размеры постов серии ППЛ2 Габаритные размеры постов серии ВП2 · Х (4) - вариант исполнения лицевых панелей:  А - из алюминиевого сплава;   С - из холоднокатанной стали;  Н - из нержавеющей стали. · Х (5) - вариант исполнения толкателей кнопочных элементов:  А - из алюмингиевого сплава;  С - из холоднокатанной стали;  Н - из нержавеющей стали;  К - комбинированные: из ударостойкой пластмассы с колпачком из нержавеющей стали · ХХ (6) - номер принципиальной схемы поста 01...12 в соответствии с рисунками по ТУ · ХХ (7) - наличие служебных кнопочных выключателей:  00 - отсутствие служебных выключателей;  01 - "Двери", "Вызов";  02 - "Стоп", "Вызов";  03 - "Открытие дверей", "Закрытие дверей", "Вызов";  04 - "Двери", "Вызов", "Ход";  05 - "Двери", "Вызов", "Ход", "Отмена";  06 - "Двери", "Вызов", "Закрытие дверей", "Отмена";  07 - "Двери", "Вызов", "Ход", "Вентилятор";  08 - "Двери", "Вызов", "Закрытие дверей", "Отмена", "Вентилятор";  09 - "Стоп", "Вызов" "Ход" "Отмена";  10 - "Стоп", "Двери", "Вызов". · Х (8) - наличие ключа ППП:  П - "ППП" (перевозка пожарных подразделений;  О - отсутствие ключа ППП. · Х (9) - способ крепления панелей к корпусам постов:  С - с помощью спецвинтов с внешней стороны крышки поста;  Ш - с помощью шпилек и гаек со стороны задней стенки кожуха поста (для постов ВП2). · Х (10) - сигнал направления вызова и движения кабины (в постах ППЛ2 отсутствует):  В - вверх;  Н - вниз;  Д - напрвление вверх и вниз;  О - отсутствие сигнала направления вызова и движения кабины. · XX (11) - вид климатического исполнения У3. · К (12) - наличие кольцевой индикации (указывается только при наличии кольцевой индикации). УСЛОВИЯ ЭКСПЛУАТАЦИИ   Посты обеспечивают круглосуточную работу пассажирского лифта.   Номинальное значение климатических факторов по ГОСТ 15150 и ГОСТ 15543.1 При этом: - высота над уровнем моря не более 2000 м; - температура окружающей среды от -20oC до +45oC - относительная влажность 80% при 20 oC - и более низких температурах без конденсации влаги; - отсутствие прямого солнечного излучения.  Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76;  В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17561.  Bид климатического исполнения У3 по ГОСТ 15150.  Cтепень защиты IP40 по ГОСТ 14254.  Механическая износостойкость поста не менее 2 10 6 циклов ВО ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  Посты функционируют в соответствии с программой работы пассажирского лифта при напряжении и токах коммутации приведенных в таблице. Наименование параметра Норма Выключатели вызова и приказа и служебные кнопки ВП2-1ХХ0100ОХХУ3 ВП2-1ХХ0200ОХХУ3 ВП2-1ХХ0500ОХХУ3 ВП2-2ХХ0400ОХХУ3 ППЛ2-ХХХХ08ХХОХУ3 ППЛ2-ХХХХ09ХХОХУ3 ППЛ2-ХХХХ11ХХОХУ3 ВП2-1ХХ0600ОХХУ3 ВП2-2ХХ0700ОХХУ3 ППЛ2-ХХХХ12ХХОХУ3 ВП2-1ХХ0100ОХХУ3 ППЛ2-ХХХХ08ХХОХУ3 1. Номинальное рабочее напряжение контактов, В Постоянное 24 24 24 24 Переменное, 50 Гц 220* 220* 220* 2.Номинальный рабочий ток контактов, А Постоянное 0,5 0,5 0,01 0,6 Переменное, 50 Гц 1,0 3. Минимальный рабочий ток контактов при Vном=24 В, А 0,25 0,25 0,01 0,25 4. Номинальное постоянное рабочее напряжение световой сигнализации, В 24 24 24 110  Примечание: *Значения токов и напряжений 220 В переменного тока дано только для служебных выключателей "Стоп", "Вызов", "Вентилятор".  Пример записи при заказе в другой документации поста вызывного ВП серии 2 на 2 кнопочных толкателя (выключателя), с лицевой панелью из холоднокатаной стали, с толкателем из ударостойкой пластмассы с наконечником из нержавеющей стали, со схемой принципиальной 04 без служебных выключателей, с креплением панели к корпусу с помощью спецвинтов, с направленим "вверх" и "вниз" и климатическим исполнением У3 Пост вызывной ВП2 - 2СК04 000 СДУЗ ТУ  Пример записи при заказе в другой документации поста приказного ППЛ серии 2 на 18 остановок, с лицевой панелью из холоднокатаной стали, с толкателем из ударостойкой пластмассы с наконечником из нержавеющей стали, со схемой принципиальной 08, служебными кнопочными выключателями "Двери", "Вызов", с отсутствием ключа ППП, с креплением панели к корпусу с помощью спецвинтов, климатическим исполнением У3 и кольцевой индикацией. Пост приказной лифтовый ППЛ2-18СК08 01 ОСУ3-К ТУ

Посты лифтовые приказные серии ПЛП4  Посты лифтовые приказные типа ПЛП4 представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются в кабине лифта. Используются для ручного дистанционного управления - подача приказа на движение лифта до нужной посадочной площадке (этажа).  Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя. Посты имеют модификации по варианту (используемому материалу) исполнения лицевых панелей и толкателей, а также исполнения "с памятью" и "без памяти" сигналов приказа и вызова. Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению, по технологии завода изготовителя (порошковая краска или хим. никель), согласуемым с заказчиком постов. Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки.  Все типы исполнения постов ППЛ4 оснащены служебным элементом "Микрофон". Посты имеют модификацию по наличию табло (указателя) местоположения кабины. Габаритные размеры постов серии ППЛ4 СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ХХХ 2 - ХХ   Х   Х   Х   Х   Х   Х - К ..1.....2....3......4....5....6....7....8....9...10 · ХХХ (1) - буквенное обозначение поста:   ППЛ - пост приказной лифтовой; · 4 (2) - условное обозначение номера серии; · ХХ (3) - число толкателей выключателей вызова и приказа:  04...30 - для приказных постов. · Х (4) - вариант исполнения лицевых панелей:  А - из алюминиевого сплава;   С - из холоднокатанной стали;  Н - из нержавеющей стали. · Х (5) - вариант исполнения толкателей кнопочных элементов:  А - из алюминиевого сплава;  С - из холоднокатанной стали;  Н - из нержавеющей стали;  К - комбинированные: из ударостойкой пластмассы с колпачком из нержавеющей стали · ХХ (6) - наличие служебных кнопочных выключателей:  А - -"Двери", "Вызов", "Ход", "Отмена", "Вентилятор"- для общественных (административных) зданий;  Ж - Двери", "Вызов", "Ход", "Отмена" для жилых зданий. · Х (7) - наличие ключа ППП:  П - "ППП" (перевозка пожарных подразделений;  О - отсутствие ключа ППП. · Х (8) - наличие табло (указателя) местоположения кабины:  Т - наличие табло;  О - отсутствие табло. · XX (9) - вид климатического исполнения У3. · К (10) - наличие кольцевой индикации (указывается только при наличии кольцевой индикации). УСЛОВИЯ ЭКСПЛУАТАЦИИ   Посты обеспечивают круглосуточную работу пассажирского лифта.   Номинальное значение климатических факторов по ГОСТ 15150 и ГОСТ 15543.1 При этом: - высота над уровнем моря не более 2000 м; - температура окружающей среды от -20oC до +45oC - относительная влажность 80% при 20 oC - и более низких температурах без конденсации влаги; - отсутствие прямого солнечного излучения.  Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76;  В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17561.  Bид климатического исполнения У3 по ГОСТ 15150.  Cтепень защиты IP40 по ГОСТ 14254.  Механическая износостойкость поста не менее 2 10 6 циклов ВО. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА  Посты функционируют в соответствии с программой работы пассажирского лифта при напряжении и токах коммутации приведенных в таблице. Наименование параметра Норма Выключатели приказа и служебные кнопки 1. Номинальное рабочее напряжение контактов, В Постоянное 24 Переменное, 50 Гц 220* 2.Номинальный рабочий ток контактов, А Постоянное 0,1 Переменное, 50 Гц 1,0 3. Минимальный рабочий ток контактов при Vном=24 В, А 0,01 4. Номинальное постоянное рабочее напряжение световой сигнализации, В 24  Примечание: *Значение тока и напряжения 220 В переменного тока дано только для служебных выключателей "Стоп", "Вызов", "Вентилятор".  Пример записи при заказе в другой документации поста лифтового приказного ПЛП, серии 4, на 24 кнопочных толкателя выключателя, с лицевой панелью из холоднокатаной стали, с толкателем из ударостойкой пластмассы с наконечником из нержавеющей стали, со служебными кнопочными выключателями "Двери", "Вызов", "Ход", "Отмена" (для жилых зданий), ключ ППП отсутствует, табло отсутствует, климатическим исполнением У3. Пост лифтовый приказной ПЛП4-24СКЖООУ3 ТУ .

Посты лифтовые вызывные серии ПЛВ4  Посты вызывные лифтовые серии ПЛВ4,представляют собой законченное изделие, предназначенное для работы в составе систем управления лифтов и устанавливаются на этажных площадках. Используются для ручного дистанционного управления - вызов лифта с посадочной площадке этажа.  Конструктивное исполнение постов вандалозащищенное (стойкость к ударам, продавливанию, термическому воздействию). В качестве контактных элементов кнопочных выключателей используется микропереключатель МВКИ4 полумгновенного действия с контактным элементом двойного разрыва цепи с двумя выводами и светодиодом, устанавливаемым в туннеле толкателя. Габаритные размеры постов серии ПЛВ4 Посты имеют модификации по варианту исполнения электрической схемы "с памятью" и "без памяти" сигналов приказа и вызова (см. структуру условного обозначения). Лицевые панели из холоднокатаной стали выполняются с покрытием стойким к коррозии и загрязнению по технологии завода изготовителя (порошковая краска или хим. никель), согласуемым с заказчиком постов. Цифры, надписи и символы нанесены на лицевую панель методом лазерной гравировки. СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ХХХ 2 - ХХ   Х   Х   Х   Х   Х   Х - К ..1.....2....3......4....5....6....7....8....9...10 · ХХХ (1) - буквенное обозначение поста:   ПЛВ - пост лифтовой вызовной; · 4 (2) - номер серии; · ХХ (3) - число толкателей, выключателей и приказа:  1...2 - для приказных постов. · Х (4) - вариант исполнения лицевых панелей:  А - из алюминиевого сплава;   С - из холоднокатанной стали;  Н - из нержавеющей стали. · Х (5) - вариант исполнения толкателей кнопочных элементов:  А - из алюминиевого сплава;  С - из холоднокатанной стали;  Н - из нержавеющей стали;  К - комбинированные: из ударостойкой пластмассы с колпачком из нержавеющей стали · ХХ (6) - порядковый номер электрической схемы в соответствии с рисунками по ТУ · Х (7) - одностороннего собирательного управления по вызову:  Н - при движении кабины вниз;  В - при движении кабины вверх;  О - - без обозначения направления движения кабины;  Д - напрвление вверх и вниз. · Х (8) - способ крепления панелей к корпусам постов:  С - с помощью спецвинтов с внешней стороны крышки поста;  Ш - с помощью шпилек и гаек со стороны задней стенки кожуха поста · XX (9) - вид климатического исполнения У3. · К (10) - условное обозначение по наличию кольцевой индикации (указывается только при наличии кольцевой индикации. УСЛОВИЯ ЭКСПЛУАТАЦИИ   Посты обеспечивают круглосуточную работу пассажирского лифта.   Номинальное значение климатических факторов по ГОСТ 15150 и ГОСТ 15543.1 При этом: - высота над уровнем моря не более 2000 м; - температура окружающей среды от -20oC до +45oC - относительная влажность 80% при 20 oC - и более низких температурах без конденсации влаги; - отсутствие прямого солнечного излучения.  Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76;  В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17561.  Bид климатического исполнения У3 по ГОСТ 15150.  Cтепень защиты IP40 по ГОСТ 14254.  Механическая износостойкость поста не менее 2 10 6 циклов ВО. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Категория применения по ГОСТ Р 50030.5.1 Номинальное значение рабочего тока. Ie, А При номинальных рабочих напряжениях Ue, В 24 110 220 Переменный ток АС-14 1,6 1,0 0,6 Постоянный ток DC -13 0,46 0,25 -  Примечание: *Значение тока и напряжения 220 В переменного тока дано только для служебных выключателей "Стоп", "Вызов", "Вентилятор".  Пример записи при заказе в другой документации поста лифтового приказного ПЛВ, серии 4, на 2 кнопочных толкателя выключателя, с лицевой панелью из холоднокатаной стали, с толкателем из ударостойкой пластмассы с наконечником из нержавеющей стали, порядковым номером электрической схемы 03, направлением движении кабины вверх и вниз, с креплением панелей к корпусам постов с помощью спецвинтов с внешней стороны, климатическим исполнением У3. Пост лифтовый приказной ПЛП4-2СК03ДСУ3 ТУ .

Tабло лифтовoе серии ТЛ1  Tабло лифтовoе cерии ТЛ1 представляет следующие типы указателей:  - указатели направления движения этажные, предназначены для установки в нише стены шахты на этажной площадке;  - указатели направления движения и местоположения лифта, предназначены для установки в нише стены шахты или на портале кабины. СРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТЛ 1 - Х Х 2 В Х Х У3 - ХХ · ТЛ - табло лифтовое · 1 - номер серии · Х - вариант исполнения лицевых панелей: К - окрашенная; Н - из ; П - покрытие Хим. Н. · Х - вид указателей: 1 - указатель направления движения лифта "Вверх" и "Вниз"; 2 - указатель направления движения лифта "Вверх" и "Вниз", двухэлементный указатель с цифровой индикацией; 3 - двухэлементный указатель местоположения лифта c цифровой индикацией. · 2 - указатель с общим анодом. · В - станция управления УЛ, КЛ. · Х - цвет свечения индикаторов: R - красный; G - зеленый. · Х - способ крепления: С - с помощью спецвинтов с внешней стороны крышки табло; Ш - с помощью шпилек и гаек со стороны задней стенки кожуха табло. · У3 - вид климатического исполнения. · ХХ - ширина крышки: 01 - 90 мм; 02 - 100 мм.   Табло лифтовое - указатель направления движения лифта "Вверх" и "Вниз" Габаритные размеры Табло лифтовое - двухэлементный указатель местоположения лифта c цифровой индикацией Габаритные размеры Табло лифтовое - указатель направления движения лифта "Вверх" и "Вниз", двухэлементный указатель с цифровой индикацией Габаритные размеры   УСЛОВИЯ ЭКСПЛУАТАЦИИ   Номинальное значение климатических факторов по ГОСТ 15150 и ГОСТ 15543.1 При этом: - высота над уровнем моря не более 2000 м; - температура окружающей среды от -20 до +45oC - относительная влажность 80% при 20 oC - и более низких температурах без конденсации влаги; - отсутствие прямого солнечного излучения.  Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и агрессивных паров в концентрации превышающих требования ГОСТ 12.1.005-76;  В части воздействия механических факторов внешней среды соответствуют группе условий эксплуатации М3 по ГОСТ 17561.  Bид климатического исполнения У3 по ГОСТ 15150. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Параметры Элементы указателя "Вверх" и "Вниз" Цифровой элемент Яркость, Кд 10 10 Номинальный рабочий ток, А 0,03 0,02 Номинальное рабочее напряжение, В 24 24 Номинальнапя потребляемая мощность, Вт 0,72 0,48  Пример записи при заказе табло лифтового серии ТЛ1 с лицевой панелью из нержавеющей стали, двухэлементным указателем (местоположения лифта и цифровой индикацией), с общим анодом, станцией управления УЛ, КЛ, красным свечением индикаторов, креплением крышки с помощью спецвинтов с внешней стороны, видом климатического исполнения У3 и шириной крышки - 90 мм. Табло лифтовое ТЛ1-Н32ВRСУ3-01 ТУ
