Олимпиада по черчению
учебный год
ЗАДАНИЕ 1

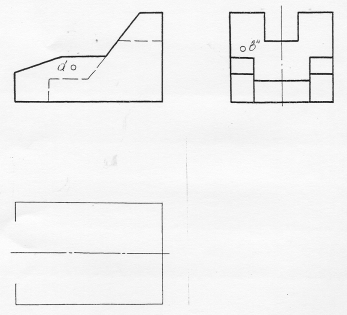

Достроить недостающий вид предмета и проекции точек, расположенных на поверхностях этого предмета.
Нанести размеры на чертеже; измеряя данные изображения. Построить аксонометрическую проекцию детали.
ЗАДАНИЕ 2
По заданному виду сверху построить виды спереди и слева группы геометрических тел, установить их видимость.
ЗАДАНИЕ 3
Напишите номера видов сверху, соответствующие главным видам деталей А, Б
ЗАДАНИЕ 4
Найти три проекции, соответствующие данному наглядному изображению, записать ответ в таблицу.

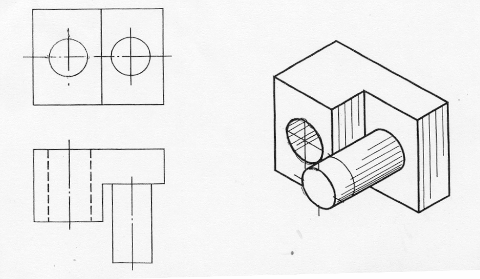

ЗАДАНИЕ 1
По двум заданным видам построить третий. Выполнить необходимые разрезы. Нанести размеры на полученных изображениях.
Построить аксонометрическое изображение детали с вырезом одной четвертой части.
ЗАДАНИЕ 2

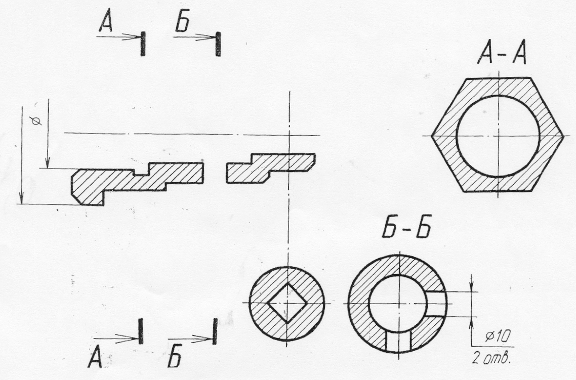

Задано сечение, входящее в состав разреза детали, а также вынесенные сечения. Учитывая нанесенные размеры и знаки, выполнить главное изображение детали.
ЗАДАНИЕ 3
Изобразить на чертеже указанную резьбу, выполнить обводку, нанести размеры.
Резьба на стержне – М 12,
в отверстии – М 16
с мелким шагом 1,25 мм
ЗАДАНИЕ 4

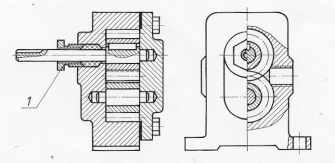

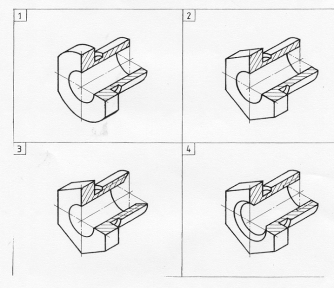

Напишите номер аксонометрической проекции детали 1, отмеченной на чертеже.
Олимпиада по черчению
учебный год
8 класс
ОЦЕНОЧНАЯ ШКАЛА
№ п/п | Виды графических операций | Максимальное количество баллов |
1. | Построение вида сверху | 5 |
2. | Нанесение размеров | 7 |
3. | Выполнение аксонометрической проекции | 15 |
4. | Построение точек на видах | 1 |
5. | Оформление чертежа (типы линий, чертежный шрифт) | 2 |
ИТОГО: | 30 | |
Задание 2 | ||
1. | Каждый правильный ответ по изображению | 1 |
ИТОГО: | 24 | |
Задание 3 | ||
1. | Каждый правильный ответ | 1 |
ИТОГО: | 6 | |
Задание 4 | ||
1. | Каждый правильный ответ оценивается | 1 |
ИТОГО: | 3 | |
ВСЕГО | 63 |
Олимпиада по черчению
учебный год
9 класс
ОЦЕНОЧНАЯ ШКАЛА
№ п/п | Виды графических операций | Максимальное количество баллов |
1. | Построение третьего вида | 6 |
2. | Построение разрезов (соединение части фронтального разреза и вида спереди, ребра жесткости) | 10 |
3. | Нанесение размеров | 4 |
4. | Выполнение аксонометрической проекции | 10 |
5. | Построение выреза ¼ части, нанесение штриховки | 5 |
6. | Оформление чертежа (типы линий, чертежный шрифт) | 3 |
ИТОГО: | 38 | |
Задание 2 | ||
1. | Каждый правильный ответ по изображению – 1 балл | 9 |
2. | Внешнее и внутреннее ребро | 4 |
ИТОГО: | 13 | |
Задание 3 | ||
1. | Правильное построение местного разреза с изображением резьбы | 1+2 |
2. | Правильное изображение резьбы на стержне | 2 |
3. | Обозначение резьбы | 2 |
ИТОГО: | 7 | |
Задание 4 | ||
1. | Каждый правильный ответ оценивается | 1 |
ИТОГО: | 1 | |
ВСЕГО | 59 |
