Шоссейный кран QY35K

Шоссейный кран QY35K

Профиль схемы подъемного крана QY35K и гидравлическая система выиграли 6 китайских государственных патентов. Шасси с 4-мя осями и стрела с 4 секциями, восьмиугольный профиль стрелы и грузоподъемные части сделаны из высококачественной стали, единственный цилиндр для переднего поднятия. Главные и вспомогательные лебедки независимы друг от друга, работают не только индивидуально, но также и одновременно. Все операции выполняются при помощи двух джойстиков, что намного облегчает работоспособность оператора. Гидравлическая система разработана китайскими и немецкими специалистами по технологии LIEBHERR. Кран оборудован устройствами безопасности такими как ограничитель момента груза, ограничитель конца троса, выключатель предела подъема груза, клапан контроля безопасности, гидравлический клапан защиты давления, антикавитации и антиблокировочное устройство, и т. д., делают операции более надежными. Двигатель Styre WD615.67A производства Австрии, энергосберегающий, стандарта EURO 3 улучшает движение по дорогам. Двигатель оснащен системой холодного запуска до -40С. Удобная и просторная кабина имеет 3 посадочных места, кабина оснащена кондиционером, отопителем кабины, автомагнитолой

Технические характеристики

Вес машины…...………………………………………………………………………………………………………………………………32300 кг

Нагрузка на переднюю ось…...……………………………………………………………………………...…………………….11150кг

Нагрузка на заднею ось...……………………………………………………………………………………………………….………….21120 кг

Максимальная скорость движения………………………………………………………………………………………….………...……72 км/ч

Мин. диаметр разворота………………………………………………………………………………………………………………………..22м

Высота конструкции от пола до потолка...……………………………………………………………………………….…………………260мм

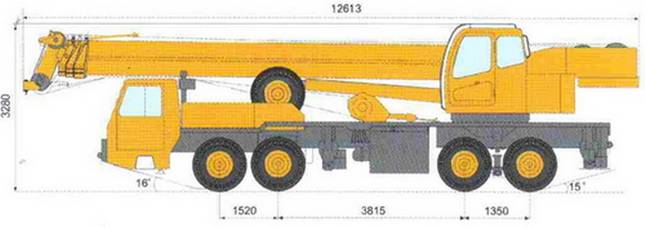

Угол подхода………………………………………………………………………………………………………………………………………. 16°

Угол отъезда...……………………………………………………………………………………………………………………………………... 15°

Расход топливо на 100 км...…………………………………………………………………………………………………………………… 36 л

Двигатель

Модель ……………………………………Styre WD615.67A (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем)

Номинальная мощность ………………………..............……………………………………………..….…206 кВт (282 л. с.) при 2200 об/мин

Максимальный крутящий момент………………………….………………………………………………………………1100Н. м/1400об/мин

Объем двигателя……………………………………………….……………………………………………………………………………..8890см3

Расход топлива…………………………………………………..…….…………………………………………………..……………….230 гр/кВч

Пусковой двигатель…………………………………………….……….………………………………………………………………..24 В, 11 кВт

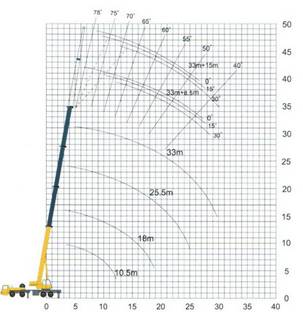

Данные подъема

Максимальная грузоподъемность……..…………………………………………………………………………………….………………….35т

Номинальный рабочий радиус……………………………………………….………………………………………………...………………..3м

Максимальный момент груза на основной стреле……………………….………………………………………………...………..1166 кН. м

Максимальный момент груза при полном вылете стрелы…………………….………………………………………………...…. 645 кН. м

Максимальный момент груза при полном вылете стрелы…………………….………………………………………………..……475 кН. м

Расстояние между аутригерами (продольный)………………………………………...…………………………………………………5.35 м

Расстояние между аутригерами (Боковой)…………………………………………….………………………………………...………...6.0 м

Высота основной стрелы……………………………………………………………….…………………………………………..…………10.5м

Полный вылет стрелы………………………………………………………..……….…………………………………………………..…...33 м

Полный вылет стрелы + гусек……………………………………………………………………………………………………………….....48м

Время подъема стрелы…………………………………………………………………….……………………………………………...……..80 с

Время полного выдвижения стрелы……………………………………………………….…………………………………………...……..100 с

Максимальная скорость колебания…………….……………………………………….………………………………………......….2 об\мин Время выдвижения аутригеров……………………..……………………………………….……………………………………………….…35 с

Главная лебедка

Скорость подъема, предельная нагрузка…………………………………...……………….………………………….……..…..85 м./минута

Скорость подъема, никакой нагрузки………………………………………………………….………………………………......100 м./минута

Вспомогательная лебедка

Скорость подъема, предельная нагрузка …………………………………………………….………………………………..…..80 м./минута

Скорость подъема, никакой нагрузки ………………………………………………………………………………………..….…100 м./минута
