ПОГРУЗЧИК ЗЕРНА МОДЕРНИЗИРОВАННЫЙ

ПЗМ – 80

КАТАЛОГ

ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ

2006

Настоящий каталог содержит иллюстрации сборочных единиц и деталей погрузчика зерна модернизированного ПЗМ-80 (в дальнейшем тексте именуется зернометатель ПЗМ-80) и спецификацию к этим сборочным единицам и деталям.

Каталог предназначен для составления заявок на запасные части и материалы, качественного проведения технического обслуживания и ремонта, а также для обучения специалистов правильной эксплуатации

зернометателя ПЗМ-80.

Каталог товаров скачан с сайта http://*****/. Заказать запчасти можно одним из следующих способов: e-mail: *****@***ru тел: (473) , 2 (факс), 1-85 Или воспользуйтесь формой для автоматической отправки писем на нашем сайте.



ВВЕДЕНИЕ

Приведенная номенклатура деталей в каталоге охватывает все детали и сборочные единицы, которые могут потребоваться при эксплуатации и ремонте зернометателя ПЗМ-80.

Перечень сборочных единиц и деталей изложен по конструктивному признаку.

На каждую сборочную единицу заложена иллюстрация и спецификация, включающая в себя сборочные единицы второго порядка, детали, стандартизованные изделия, покупные изделия и прочие материалы.

Для заказа необходимой детали или сборочной единицы достаточно найти на рисунке номер этой детали или сборочной единицы, а по спецификации к рисунку выписать наименование и количество их на сборочную единицу.

В каталог включены неразъемные сборочные единицы (сварочные) без перечисления входящих в них деталей.

Нумерация конструктивных сборочных единиц, а также всех оригинальных деталей зерноочистителя состоит из двух частей. Первая часть образована из букв краткого названия модели машины. Вторая часть — цифровая, состоящая из обозначения сборочной единицы или детали.

В обозначениях сборочных единиц использована ступенчатая входимость деталей в сборочные единицы.

Для нумерации сборочных единиц принята следующая условность: первые две цифры — номер сборочной единицы, затем следуют три нуля.

Для нумерации сборочных единиц, входящих в другие сборочные единицы: первые две цифры — номер сборочной единицы, 3-я и 4-я — номер сборочной единицы второго порядка, затем следует ноль.

Для нумерации деталей принята следующая условность: первые две цифры после буквенного индекса — обозначение сборочной единицы, 3-я цифра является обозначением определенного материала, из которого изготовлена данная деталь, 4-я, 5-я цифры обозначают порядковый номер детали.

Например: ЗПМ 01.530.

ЗПМ — обозначение модели машины;

01 — обозначение сборочной единицы;

5 — условное обозначение материала;

30 — порядковый номер детали.

После цифровой части обозначения детали или сборочной единицы иногда ставятся буквы: А, Б и т. д. Наличие этих букв указывает, что данная деталь или сборочная единица подверглась изменению. Так, например: буква А означает первое изменение, буква Б — второе и т. д.

Применяемые на зерноочистителе детали и сборочные единицы с базовых моделей других сельскохозяйственных машин имеют обозначения, примерно аналогичные обозначениям, принятым в зернометателе ПЗМ-80.

КРАТКИЕ ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Зернометатель ПЗМ-80 предназначен для загрузки и разгрузки зерноскладов, механического перелопачивания, перебуртовки и просушки зерна на площади зерноочистительных токов и в зерноскладах а так же для погрузки зерна в транспортные средства.

Машина ПЗМ-80 входит в комплект машин и оборудования зерноочистительных агрегатов.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование	Единица измере-ния	Значение
Марка		ПЗМ-80
Тип		самопередвижной
Производительность на перебуртовке пшеницы, т/ч, не менее	т/ч	80
Ширина захвата	м	5
Дальность бросания	м	до 10
Высота бросания	м	до 4
Габаритные размеры: в рабочем положении длина ширина высота с триммером, повёрнутым на 90 град. длина ширина высота	мм мм мм мм мм мм	6650 4500 3250 3800 5345 3250
Установленная мощность	кВт	9,1

Указатель иллюстраций

Номер иллюстра-ции	Обозначение сборочной единицы	Наименование	Номер страницы
1	ЗПМ 00.000	Общий вид	7
2	ЗПМ 00.000	Общий вид	8
3	ЗПМ 01.000	Рама с ходом	9
4	ОВИ 01.020-01	Ход передний	10
5	МСУ 01.210-01	Колесо	11
6	ОВИ 31.000	Питатель	13
7	ОВИ 31.000-01	Питатель	15
8	ЗПМ 14.000	Труба триммера	17
9	ПЗТ 11.000	Триммер	19
10	ОВИ 06.000-02	Механизм самопередвижения	21
11	ОВИ 06.200	Редуктор	23
12	ЗПМ 06.000	Тормоз	24
13	ОВИ 08.000	Механизм подъема загрузчика	26
14	ЗПМ 04.000	Секция верхняя	28
15	ЗПМ 05.000	Секция нижняя	30
16	ЗПМ 03.000	Механизм регулирования оборотов	31
17	ППИ 07.010	Пульт управления	33
18		Схема ремней	35
19		Подшипники качения	37

Рис. 1-2 Погрузчик зерна модернизированный ПЗМ-80

№ позиции	Обозначение	Наименование	Кол. шт.
1	ЗПМ 01.000	Рама с ходом	1
2	ЗПМ 04.000	Секция верхняя	1
3	ЗПМ 05.000	Секция нижняя	1
4	ЗПМ 07.000	Переходник	1
5	ЗПМ 08.000	Ограждение	1
6	ЗПМ 08.000-01	Ограждение	1
7	ПЗТ 11.000	Триммер	1
8	ЗПМ 14.000	Труба триммера	1
9	ЗПМ 18.000	Ограждение	1
10	ЗПМ 19.000	Ограждение	1
11	ПЗТ 12.000	Станина	1
12	ПЗТ 13.000	Электрооборудование	1
13	ОВИ 08.000	Механизм подъема загрузчика	1
14	ОВИ 31.000	Питатель	1
15	ОВИ 31.000-01	Питатель	1
16	СММ 36.000-01	Устройство натяжное	3
17	ОВБ 20-7	Шкив вариаторный	1
18	ЗПМ 00.101	Шкив	1
19		Двигатель 4,0/1000	1
20		Двигатель 1,1/1000	1
21		Двигатель 4,0/1500	1
22	ЗПМ 02.000	Дышло	1
23	ОВИ 08.000	Механизм подъема загрузчика	1

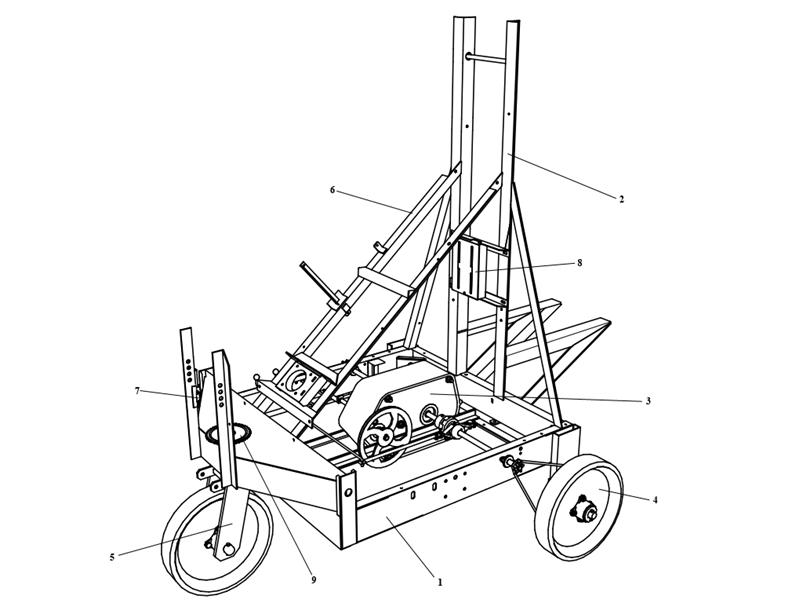

Рис. 3 ЗПМ 01.000 Рама с ходом

№ позиции	Обозначение	Наименование	Кол. шт.
1	ЗПМ 01.030	Рама	1
2	ЗПМ 01.040	Стойка	1
3	ОВИ 06.000-02	Механизм самопередвижения	1
4	МСУ 01.210	Колесо	2
5	ОВИ 01.020-01	Ход передний	1
6	ЗПМ 01.050	Раскос	1
7	ЗПМ 01.080	Корпус	1
8	ЗПМ 01.110	Плита подмоторная	1
9	СММ 06.240-02	Звёздочка сварная	1

Рис. 3 Рама с ходом

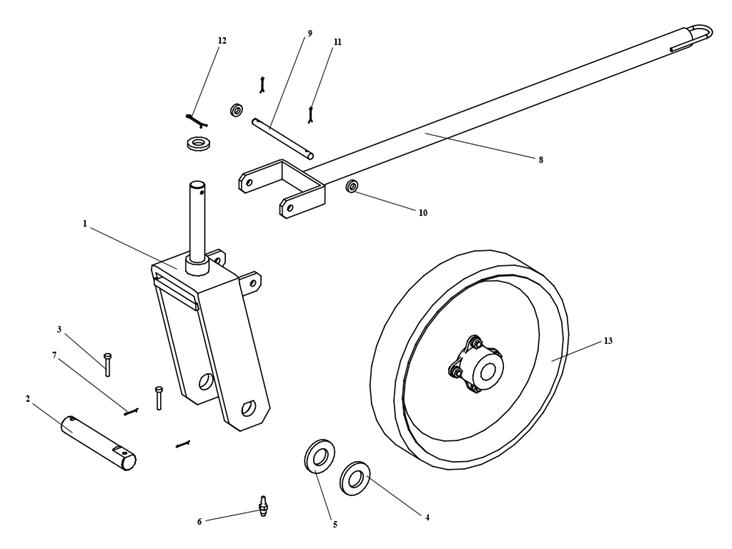

Рис. 4 ОВИ 01.020-01 Ход передний

№ позиции	Обозначение	Наименование	Кол. шт.
1	ОВИ 01.030	Вилка	1
2	ОВБ 6296	Ось колеса	1
3	ОВБ 6002	Чека	2
4	ОВИ 01.428	Шайба	2
5	ОВБ 1213	Втулка	2
6		Масленка 1.2.УХЛ 1 ГОСТ	1
7		Шплинт 2.5 х 16.019 ГОСТ397-79	2
8	СММ 01.060	Дышло	1
9	ОВБ 6256	Ось	1
10		Шайба 20.02.019 ГОСТ	2
11		Шплинт 4х28.019 ГОСТ 397-79	2
12		Шплинт 8х50.019 ГОСТ 397-79	1
13	МСУ01.210-01	Колесо	1
