КОЛЛИМАЦИЯ ПЕРЕЗАРЯЖЕННЫХ ИОНОВ В БУСТЕРЕ C ПЕРИМЕТРОМ 101 м.
Ниже рассмотрены вариант бустера c периметром 101м, частоты бетатронных колебаний Qx=Qy=5.7 и различным количеством поглотителей ионов с Z=31. Рассматривается перезарядка со значения Z=30 до Z=31.
Если рассматривать эмиттанс 100 π мм*мрад, dP/Po=0.1%, апертуру квадруполей 2*60 мм, отношение положения края поглотителя к значению огибающей К=1.2 для всех поглотителей, то при апертуре диполей меньше, чем 2*44 мм (здесь и далее сагитта не принимается во внимание), 100% поглощение ионов с Z=31 невозможно. При апертуре диполей 2*44 мм имеем 100% поглощение при числе поглотителей равном 7 на каждом суперпериоде, расположенных, как показано на рис. 1.

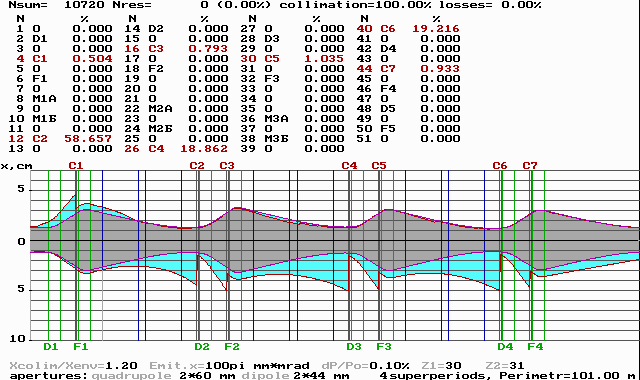

Рис.1. Число поглотителей 7.. Отношение положения края поглотителя к значению огибающей К=1.2 для всех поглотителей. 100% поглощение Z=31
На рис. 2 показана аналогичная картина для числа поглотителей на каждом суперпериоде, равном 3. На структурных элементах в этом случае высаживается около 1% перезаряженных ионов. Дальнейшее уменьшение количества поглотителей приведет к резкому увеличению потерь на структурных элементах.

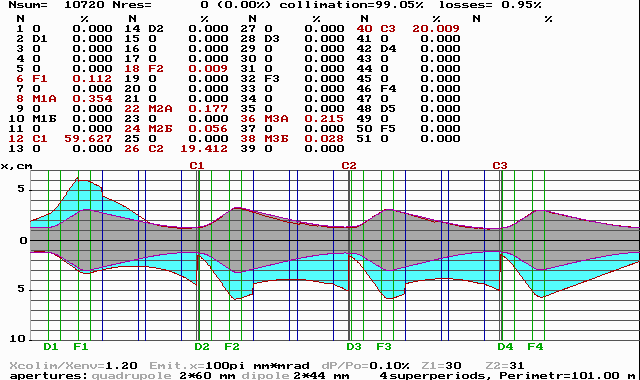

Рис.2. На каждом суперпериоде 3 поглотителя. На структурных элементах высаживается около 1% перезаряженных ионов
Зависимость величины потерь перезаряженных частиц от числа поглотителей показана на рис. 3.
Рис.3. Зависимость величины потерь перезаряженных частиц на структурных элементах от числа поглотителей.
