CS9000HPX. Руководство пользователя

CS9000HPX

Руководство пользователя

C. SCOPE

Краткая инструкция.

Поиск объектов, содержащих металл.

Установите регулятор TONE в положение NORMAL. Установите регулятор SENSITIVITY в положение NORMAL. Установите регулятор GROUND REJECT в положение NORMAL. Установите регулятор AUTOTUNE в положение OFF. Поверните переключатель питания в положение BATT. CK и посмотрите показания батареи на приборе. Если проверка батареи успешна переключите на позицию GND. REJECT ON. Держите прибор на вытянутой руке, поднимая и опуская на 15 см. Если звук не меняется, оставьте в положении NORMAL. Если звук сильно возрастает отрегулируйте как описано в пункте GROUND REJECT PROCEDURE. Выключайте функцию AUTOTUNE в начале и в конце поиска.

Поиск пещер и пустот.

Установите регулятор TONE в положение NORMAL. Установите регулятор SENSITIVITY в положение NORMAL. Установите регулятор GROUND REJECT в положение NORMAL. Установите регулятор AUTOTUNE в положение ON. Поверните переключатель питания в положение BATT. CK и посмотрите показания батареи на приборе. Если проверка батареи успешна переключите на позицию GROUND REJECT OFF. Держите прибор на вытянутой руке, параллельно и на постоянном расстоянии от земли.

Если возникнут проблемы, смотрите полную инструкцию.

Содержание

- Основные элементы прибора

- Батареи

- Управление

Выключатель режимов

Регулировка сигналов

Чувствительность

Анализ почвы

Автонастройка

Подключение наушников

Ручная настройка

- Функции

Автонастройка

Анализ почвы

- Работа CS9000HPX

Поиск металлов

Поиск пещер и пустот

- Аксессуары

Наушники

Аккумуляторный блок

Зарядное устройство

- Заряд батареи

- Важность правильного использования

- Металлоискатель и закон

- Свод правил для пользователей металлоискателя

- Уход за металлоискателем

Хранение

Использование

- Металлоискатель не работает? (неполадки)

Колебательный сигнал сопровождается незначительными отклонениями

Прерывистый звук из динамика

Металлоискатель «не держит» настройки

Другая информация

- Спецификация

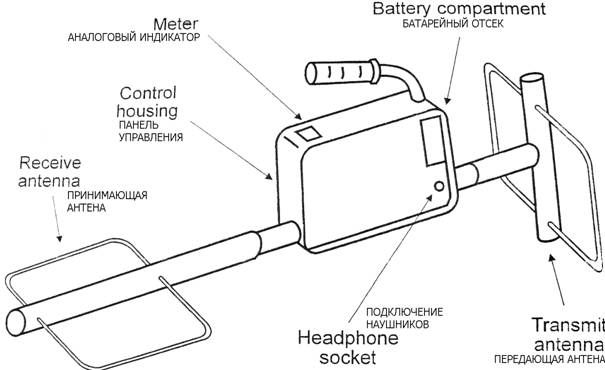

Элементы управления C-Scope CS9000HPX.

Подготовка прибора к работе.

После того как все компоненты вынуты из коробки, произведите сборку как показано на странице 4. Убедитесь, что все детали упаковки сохранены для дальнейшего использование и транспортировки.

Батареи.

Батарейный отсек находится на контрольной панели, сразу над разъемом для подключения наушников. Батареи устанавливаются в крепление, которое находится в батарейном отсеке. Для установки новых батарей, сначала проверьте переключатель питания, он должен быть в положении PWR. OFF (выключен). Затем ослабьте два винта, которые находятся на крышке батарейного отсека ( не выкручивайте их до конца из крышки) и снимите крышку. Внутри находится держатель батарей. Выньте держатель и удалите батареи, если они уже установлены. Установите в держатель шесть батарей, убедившись, что каждая из батарей вставлена правильно (согласно полярности). Покрутите (пошатайте) каждую батарею, чтобы убедиться, что она установлена правильно и обеспечивает соединение с контактом. Установите и подключите держатель в батарейный отсек. Установите крышку и затяните два болта.

Примечание: рекомендуются к использованию - шесть алкалиновых батарей типа АА. Щелочные батареи не рекомендуется оставлять в металлоискателе на длительные периоды времени. Они могут потечь, поэтому помните, что их необходимо вынимать после того как закончили поиск.

Продолжительность работы батареи сильно зависит от температуры и количества раз, как срабатывал аудиосигнал при нахождении объекта и от типа батарей.

Установка батареи.

Поместите плоский конец или низ батареи на пружину держателя. Затем надавите на верх батареи и поместите внутрь.

Управление.

Переключатель режимов (рисунок).

PWR OFF

Первая позиция на выключателе режимов – Выключение. Перед использованием металлоискателя убедитесь, что установлен данный режим. Отказ в работе будет говорить о том, что батарея разряжена.

BATT.CK.

Вторая позиция - проверка батареи. Эта позиция используется для определения состояния батареи, которое можно увидеть на дисплее.

GND. REGECT ON

Третья позиция - поиск. В этом состоянии прибор срабатывает на изменения в земле и все виды металлов, такие как золото, серебро, спрятанные монеты, предметы из железа, и даже септики (водоемы, резервуары, бассейны) могут быть обнаружены. Эта функция позволяет осуществить проникновение в самые глубины земли и это первый показатель того, что вам предоставляются максимальные возможности.

GND. REGECT OFF

В этом состоянии прибор не производит анализ почвы, CS9000HPX реагирует на минеральные изменения земли. Это происходит из-за того, что в пустотах, таких как впадины и пещеры отсутствуют полезные ископаемые. Реакция CS9000HPX проявляется в нарастании звукового сигнала. Обычно плотность земли определяется очень четкими показателями прибора, которые будут изменяться в зависимости от положения оператора. Если звуковые сигналы будут уменьшаться, это будет говорить об увеличении минерализации. Этот режим позволяет определить пещеры и другие пустоты, где могут быть спрятаны разные ценности. Использование этого режима требует очень аккуратного планирования поиска экземпляров, обращения особого внимания на четкость изменения звукового сигнала. Отметка каждого месторождения (места находки) на контрольной схеме поиска поможет в определении каждого отклонения.

Регулировка сигналов.

Этот режим регулирует уровень громкости аудиозвуков в паузе, так называемый “порог”. Оптимальный вариант – звук должен быть еле слышен. При использовании наушников, этот режим будет ниже, чем при использовании динамика. Установка более высоких настроек при использовании динамика может быть необходима, когда вокруг шумно. В основном, самые низкие настройки – самое глубокое обнаружение (чем ниже настройки – тем лучше обнаружение)

Чувствительность.

Регулятор чувствительности или детектор мощности прибора. Самая лучшая позиция управления для всех поисковых ситуаций – Normal. Она обеспечит интенсивность с наибольшей стабильностью. Если земляные или мешающие радио/электрические сигналы причина неустойчивых показаний (критическое отклонение от нормы), необходимо установить режим SENSITIVITY на MIN (минимум). Если необходимо искать на большей глубине, регулятор SENSITIVITY следует вращать по часовой стрелке. Необходимо соблюдать внимательность при отклонении от режима NORMAL. Если металлоискатель работает переменчиво из-за высоких установок, результаты глубинного поиска могут быть потеряны. Режим NORMAL предлагается как оптимальный вариант установок, который дает возможность беспрепятственно работать, позволяя ясно определить цели на глубине.

Исследование почвы.

Этот режим эффективен только в случае если GROUND REJECT включен. Этот режим применяется для отсеивания нежелательных сигналов в минерализованном грунте и способствует максимально глубокому проникновению. Для более высокой минерализации режим устанавливается на знак + (плюс), потом устанавливается на знак – (минус) для уменьшения определения минерализации почвы. Способ для определения этого режима описывается в пункте OPERATION. Опять-таки этот режим эффективен только в позиции GROUND REJECT ON (включено). При использовании CS9000HPX для поиска TR/TRACE, режим GRAUND REJECT должен стоять на позиции NORMAL. Наконец, убедитесь, что режим AUTOTUNE выключен или стоит на середине, и тогда примените режим GROUND REJECT.

Автонастройка.

В возможностях CS9000HPX есть режим AUTOTUNE, который удобно располагается на панели управления и быстро включается или выключается с помощью щелчка тумблера. Когда режим AUTOTUNE включен, это дает возможность CS9000HPX искать без помех мелкие предметы в земле, результат в преддверии находки возрастает или понижается в зависимости от близости предмета. Необходимо держать металлоискатель в движении все время пока включен режим AUTOTUNE. Стойте неподвижно над целью, пока звук постепенно не ослабеет.

Когда выключатель установлен посередине (или OFF) режим AUTOTUNE прекращает действие. Исследование почвы только контролируется, что в данный момент компенсируется исследованием минерализации. Если эта компенсация не произойдет быстро, затруднение может быть разрешено без необходимости держать металлоискатель в движении. Вы можете встать над целью, пока сигнал будет потихоньку уменьшаться. В этом случае необходимо будет периодически кратковременно нажимать THUMB SET для того, чтобы звук вернулся в исходное положение.

Гнездо для подключения наушников.

Динамик автоматически выключается как только будут включены наушники. Использование наушников помогает максимальному обнаружению и продолжительности работы батарей. Рекомендуются наушники с разъемом ¼ и стерео-моно (переключить на моно).

Ручная настройка.

Ручная настройка находится на конце рукоятки. При пользовании CS9000HPX без возможностей AUTOTUNE, управление можно быстро переключить во временную позицию с помощью the loop понижая мощность сигнала, облегчая точное местонахождение объекта.

Далее описание использования THUMB SET вы найдете в пункте OPERATION.

Функции.

Автонастройка.

Функции автонастройки это “порог(граница) автоматической регулировки” обеспечивает ровную работу “порога”, или подготавливает фон, пока металлоискатель работает. Более ранние модели металлоискателей зачастую могли работать только с помощью THUMB SET для устранения поднимающихся и понижающихся потоков энергии фонового шума порога. Этот шум мог понижаться или усиливаться из-за минеральных изменений в земле, перемещаясь с одного места на другое во время поисков. Даже если сильные изменения в минерализации земли будут требовать управления, некоторые отклонения могут быть преодолены с помощью функций автонастройки. Если звуковые сигналы будут отклоняться от положенной нормы, качество действия прибора будет ухудшаться, какие-то из предметов не будут обнаружены. Чтобы активировать автонастройку, просто переключите регулятор на позиции FAST или SLOW.

Исследование почвы.

Исключительной возможностью CS9000HPX является способность выделения минерализации земли. Это возможность позволяет определить объект, который не может быть обнаружен иным способом, так как минералы находятся в земле. Не все преимущества данного прибора заключаются в этом, многие найдут его очень функциональным, так как он увеличивает возможность обнаружения цели в самой сложной почве.

Функции CS9000HPX.

Исследование почвы металлоискателем.

Включите TONE ADJUST, SENSITIVITY, и GROUND REGECT ручки управления в позицию NORMAL. Включите AUTOTUNE в FAST (быстро) или SLOW(медленно).

Поверните MODE на BATT. CK. и проверьте показания определения состояния батареи. Затем поверните MODE на позицию GND REJECT ON. CS9000HPX будет действовать в положении NORMAL в большинстве мест.

Процедура исследования почвы.

1. Переключите AUTOTUNE на позицию OFF (или посередине). Убедитесь что детектор в порядке, а так же в дали от металлических объектов, таких как машины, трубы и т. п.

2. Держите инструмент в удобной для вас позиции, на расстоянии приблизительно 18 дюймов от земли. Удерживая прибор параллельно земле, переведите THUMB SET на рукоятке в положение MOMENTERY и отпустите. Услышите сигнал и показания датчика будут приблизительно около 20. Потихоньку поднимайте инструмент примерно на 6 дюймов. Если звук немного не меняется или меняется немного, установки соответствуют условиям почвы.

Активируйте функцию AUTOTUNE и начинайте поиск. Однако, если звук значительно не меняется, выключите функцию AUTOTUNE и проделайте следующие процедуры:

Если звук или показания счетчика понижаются, когда прибор поднят, необходимо режим GROUND REJECT слегка повернуть в против часовой стрелки. Опускаете прибор в положение на вытянутую руку, переводите функцию THUMB SET в положение MOMENTERY для перенастройки, отпускаете и снова поднимаете прибор приблизительно на 6 дюймов. Если звук продолжает падать, повторите процедуру до тех пор пока звук или показатель на дисплее не будет ниже или выше относительно обеих позиций. Если звук или показатель на дисплее возрастает, когда CS9000HPX поднят, значит режим GROUND REJECT установлен слишком далеко от показателя – (минус) и должен быть повернут по часовой стрелке в сторону показателя + (плюс). Когда процедуры подъема и опускания проделаны проследите за минимальными изменениями между верхней и нижней позицией.

Процедура исследования земли становится более четкой как только чувствительность возрастает. Для большинства задач регулировка чувствительности не требуется. Если процедуда исследования не может быть выполнена как указано в инструкции, попробуйте передвинуть прибор в другое место, т. к. вы можете находиться рядом с металлическим объектом.

Определение местонахождения предметов, содержащих металл.

Наиболее эффективный способ обследования территории это использование координатной сетки над землей (разметка территории по квадратам). Для снижения риска потери объектов максимальная дистанция от сетки должна быть больше 6 футов. Сделайте несколько прогонов, затем повернитесь на 90 градусов, поищите в том же месте, чтобы убедиться, что предметы, содержащие металл, не пропущены.

Нормой является изменение фонового звука исходящего от цели и становящегося более громким. Иногда глубокие цели могут быть обнаружены позади прибора CS9000HPX. Однако обычно не дальше 3 или 4 дюймов от передней стороны прибора, даже для самых глубоко находящихся предметов.

Уровень звукового сигнала будет расти или показатели на дисплее будут выше как только прибор будет находиться над предметом содержащим металл. Если цель в данном в пространстве, отметка дисплей может дойти до максимального показателя на шкале и уровень звука не будет дальше возрастать. Не забывайте держать металлоискатель в движении при использовании функции AUTOTUNE, когда пытаетесь определить точку местонахождения цели. Если держать прибор неподвижно над целью, звук будет постепенно меняться. Система крест-накрест в позиции 90 градусов способствует определению центра предмета поиска.

Точное определение местонахождения.

При выключенном режиме AUTOTUNE (OFF) предмет (цель) может оказаться очень крупным, чем обычно. В данный момент цель должна определяться с наибольшей аккуратностью. Начинайте пересекать местонахождения цели с одного места, когда показатель шкалы будет на нуле переведите управление THUMB SET в положение MOMENTERY быстро, чтобы вернуть показатель дисплея. Продолжайте пересекать цель в том же мест и повторяйте нажатие выключателя. Здесь должна быть точка где дисплей прочитает и звук динамика будет достигнет пика и начнет спадать. Это будет означать что вы находитесь над предметом, содержащим металл. Нажатие и отключение кнопки MOMENTERY на выключателе будет означать приближение цели, облегчая поиск. Функция AUTOTUNE позволит определить местоположение предмета автоматически.

Пространственные полости и другие пустоты.

Установите переключатель MODE в положение GND REJECT OFF. Установите регуляторы TONE ADJUST, SENSITIVITY и GROUND REJECT в положение NORMAL. TONE и SENSITIVITY могут быть оптимально отрегулированы на местности где вы производите поиск как только будет установлен режим GROUND REJECT METAL MODE. Может быть использован режим AUTOTUNE или OFF (NON MOTION). Использование этой функции предоставляет возможность более эффективнои комфортно работать. Если есть крутые изменения поверхности и трудно удерживать порог (threshold) лучше всего использовать режим AUTOTUNE. Если вы опытный пользователь вы можете выключить данный режим. Постоянное нахождение на поверхности без возвышенностей необходимо для избежания неверных показателей.

Не рекомендуется использовать данный режим, если только вы не используете его для определения плотности земли. Опять же, необходимо убедиться что прибор поддерживается в постоянной положении над землей, на сколько это возможно.

Работа в режиме GND REJECT OFF производит положительные сигналы для всех цветных, не содержащих железа металлов, таких как золото, серебро и определяет такие пустоты, как пещеры. Когда встречаются предметы, содержащие железо, такие как сталь, сигнал становится тише. Тоже самое относится к тяжелым металлам.

Когда исследование земли становится не эффективным с помощью функции GND REJECT OFF, установите эту функцию на позицию NORMAL. Это происходит потому, что минерализация земли не уменьшается, с помощью функции GND REJECT OFF не достичь глубин, поэтому можно прибегнуть к функции GND REJECT ON (включено).

Аксессуары.

Наушники.

Использование наушников не только способствует продолжеительности деятельности батареи, но и повышает чувствительность с помощью отсеивания посторонних звуков.

Наушники следует использовать со стандартным стерео разьемом ¼ дюйма (6,35 мм).

Аккумуляторный блок.

Аккумуляторный блок в приборе C-Scope продуман для хранения блока быстро и надежно.

Смена батареи.

Необходимо обращаться к инструкции предусмотренной на аккумуляторным блоком.

Что необходимо знать для правильного использования прибора.

Поиски сокровищ могут быть выгодным и полезным занятием, если подойти к нему упорно и старательно. Вы можете потратить много времени впустую, если будете производить поиск неаккуратно и торопливо. Для достижения максимальных результатов, вы должны наиболее точно определить задачи и предполагаемые объекты поиска.

Тактика поиска должна быть избрана в зависимости от типа местонахождения – наиболее эффективно исследовать основательно маленькую часть чем исследователь большую территорию без пользы. Однако, если территория очень большая, обследуйте ее за несколько раз, план должен быть составлен с расчетом максимального покрытия всей территории исследования, в тоже время должны быть выделены участки интересные для более детального исследования.

Успешный поиск сокровищ зависит не только от одного металлоискателя. Каждый прибор требует оператора и для лучшего результата оператор должен иметь необходимые навыки, опыт и техника. Многие начинающие игнорируют важность планирования и поиска перед тем как начать использовать прибор на полях, терпение и тактику во время поиска.

Успешные поиски начинается с исследования заблаговременно до дня самого поиска. Исследование расстояния и доскональность будут залогом вашего успешного поиска. Вы должны быть нацелены на поиск и владеть знаниями местной истории и географии на сколько это возможно.

При выборе территории подумайте о людях, которые находились здесь в прошлом несколько сотен лет назад. Какие у них были обычаи и ремесла? Где они тратили деньги? Где они хранили деньги? Ответы это не что-то связанное с римлянами или историями о горшках с золотом. Скорее они будут в скромных и незаметных местах, таких как древние дороги, дома и т. п..

Когда вы выберете местность, потратьте целый день для поиска с раннего утра до позднего вечера. Убедитесь, что вы имеете в наличии все необходимо для вас оборудование. Ваш металлоискатель должен быть проверен на работоспособность перед началом, и вам следует всегда заботиться о наличии запасных батарей. Вы всегда должны иметь при себе прочную острую лопату. Хорошо, если у вас есть возможность обозначить границы, установив штыри, это позволит вам производить поиск более методично.

Многие начинающие делают ошибки, когда торопятся и надеются на быстрый поиск. Если например случится, что ценное кольцо будет закопано на глубине 4 дюйма на территории, где вы ищите, если вы поторопитесь, то вряд ли обнаружите данный объект. С другой стороны, если вы отметите колышками территорию, и будете искать медленно и тщательно, шансы найти данной кольцо будут гораздо выше.

Помните, будьте терпеливы и работайте не спеша. Не пытайтесь покрыть слишком большую территорию. Отметьте для себя небольшую часть и работайте там тщательно. Сделайте пометки по позиции, где вы закончили поиск и тогда когда вы вернетесь, вы можете начать с той же точки, не упустив ни одного места не проходя дважды по одной и той же местности.

Также важно сохранять головку металлоискателя как можно ближе к земле. Идеально будет “гладить” землю поисковой головкой металлоискателя, так вы ничего не упустите. В тоже время если вы работаете медленно и аккуратно, вы сможете отличать ошибочные сигналы так же хорошо как и сигналы при обнаружении цели и повысите качество поиска.

Технология поиска не изучается за короткий промежуток времени. Вам необходимо как можно больше опыта, чтобы распознать любой сигнал. К слову, профессиональный оператор очень часто может определить тип объекта перед тем как извлечь его из земли.

Свод правил для пользователей металлоискателя.

Не посягайте на чужую собственность. Получите разрешение перед исследованием частных земель. Уважайте частные владения. Не оставляйте открытыми ворота, когда пересекаете частные владения. И не наносите ущерб частной собственности и животным. Не оставляйте после себя беспорядка. Достаточно просто извлечь монету или другие мелкие объекты с глубины несколько дюймов без выкапывания больших ям. Используйте острую лопатку или нож, чтобы вырезать круглый пучок земли (не вынимайте полностью пучок земли из воронки), извлеките объект (монету) и положите пучок земли обратно в воронку, так чтобы вам самому было сложно отыскать потом это место. Помогите оставить Россию чистой – помогите себе. Крышки от бутылок, фальга и жестяные банки – это то что вы не должны выкидывать. Вполне возможно, что в следующем году вам снова придется их откапывать. Окажите услугу себе и обществу, выкинув весь железный мусор в ближайшую мусорную корзину. Если вы обнаружили любые боеприпасы или другие смертельноопасные объекты, такие как невзорвавшиеся бомбы и мины, не трогайте их. Отметьте это место аккуратно и обратитесь в милицию. При обнаружении любых необычных исторических объектов, сообщите об этом владельцу земли. Вам необходимо быть членом какого-либо археологического клуба или клуба кладоискательства, чтобы иметь право и разрешения соотвутствующих органов для использования металлоискателя в зонах, которые признаны историческими памятниками, памятниками культуры или другими охраняемыми объектами. Помните, что когда вы пользуетесь металлоискателем вы являетесь чужаком на данной территории, не делайте ничего что может испортить мнение о вас.

Уход за металлоискателем.

Хранение.

Храните ваш прибор в сухом и теплом месте. Если прибор не используется некоторое время, желательно вынуть из него батареи, чтобы избежать утечки, что способствует повреждению прибора. Срок службы прибора будет значительно короче из-за неаккуратного и невнимательного отношения. Смотрите на ваш прибор как на научный инструмент. Ваш металлоискатель разработан с тем, чтобы выдерживать неровности поверхности, но неправильная эксплуатация или отсутствие должного внимания может сказаться позже.

Уход.

Убедитесь, что фиксирующий винт антенны на месте установлен плотно. Если вы не можете вытащить штырек из гнезда, вы можете воспользоваться ножом или отверткой.

Содержите конец антенны который вставляется в стержень прибора смазанным (например силиконовой смазкой). Следите за тем, чтобы смазка не попадала на контакты и разъемы антенны. В случае отсутствия смазки алюминий может стереться, что может испортить ваш прибор.

Металлоискатель не работает?

(а) проверьте состояние батареи перед тем как устанавливать их в прибор (смотрите раздел проверка батарей)

(b) проверьте что антенна установлена в приборе правильно.

(с) после смены батарей проверьте правильность и безопасность соединения. Емкость батарей может быть разной, поэтому ваши “новые” батареи могут быть уже недостаточно заряжены для использования в приборе.

Наличие вибрирующего сигнала на счетчике прибора.

(а) это может происходить из-за плохого соединения батарей. Убедитесь, что они установлены плотно и четко в батарейном отсеке.

(b) потеряна связь с антенной.

(с) создается помеха из-за, например транспортного средства с мощным радиопередатчиком, или некий объект с мощным электромагнитным полем – в этих случаях необходимо уменьшить чувствительность прибора. Если проблема не исчезает, лучшим решением вопроса будет - выждать пока, например радиопередатчик прекратит работу.

Пульсирующий сигнал из динамика.

(а) это может происходить из-за плохого соединения батарей. Убедитесь, что они установлены плотно и четко в батарейном отсеке.

(b) потеряна связь с антенной.

(с) радиопомеха (смотрите выше)

Прибор “не держит” настройки.

(а) температура. Сбой настроек может произойти из-за изменения температуры окружающей среды, например, после того как вы извлекли прибор из теплой машины на открытый воздух. Чем больше перепад температуры, тем серьезнее могут быть отклонения. До готовности прибора к работе может понадобиться до 30 минут, чтобы электроника прибора «акклиматизировалась».

(b) иногда отклонение может произойти из-за утечки батареи. Замените батареи – это должно помочь стабилизировать настройки.

Другая информация.

Если вы испытываете трудности в работе с CS9000HPX, или у вас возникли вопросы по его работе пожалуйста позвоните в сервис центр или вашему продавцу.

Перед тем как доставить прибор для ремонта, убедитесь что проделали следующие действия:

(а) прочитали внимательно инструкцию,

(b) использовали новые батареи и провели проверку прибора,

(с) возвращайте металлоискатель с письмом, где полностью и очень подробно изложена проблема.

Спецификация.

Рабочая чистота: 12,5 KHZ (номинал) Рабочая температура: от – 5 ºС до + 55 ºС. Тип батареи и время работы: 6 АА 1,5 Вт, приблизительно 20 часов.

Компания C-Scope International Ltd, «Гео Тотал» оставляет за собой право модифицировать и (или) проводить любые дизайнерские и технические изменения металлоискателей CScope без уведомления и согласия конечных пользователей.

Оборудование соответствует стандартам EMC Directive 89/336/ЕЕС.

Как бы то ни было, система может быть повреждена необычным мощным электромагнитным импульсом (полем).
