Дата : 17.11.08
Дробильно-сортировочный комплекс для получения кубовидного щебня на асфальтовом заводе.
ЗАО "Стройдизель" предлагает технико-коммерческое предложение на поставку мобильных дробильных и сортировочных установок чешского производителя Resta. Исходя из первоначальных условий : на входе щебень фракции 0-70 , необходимость его разделения на фракции 0-5, 5-10 , производительность 30-40 т/ч при низком проценте лещадных зерен, мы предлагаем Вам линейку оборудования, состоящую из полумобильной ударно - роторной дробилки( с вертикальным расположением ротора) Magotteaux Mag Impact 2100 и грохота ТК 7.
Полумобильная ударно - роторная дробилка состоит: несущая сварная рама из профилей и листов с усиленными поперечинами, дробильная камера, электромотор, масляная станция, электрораспределительный шкаф, выдающий конвейер.
К преимуществам дробилки относятся: возможность работы с прочными материалами ( граниты, диабазы и т. п.), ее компактность, удобное обслуживание (замена бил, отражательных пластин занимает всего несколько минут), низкие эксплуатационные затраты – емкость гидравлического бака 120 л с плановой заменой раз в год. Подобной техникой на территории России располагает ограниченное количество дилеров.
Изменяя частоту вращения ротора можно добиться максимального процента на выходе готового продукта по фракциям и по кубовидности. В Вашем случае скорость вращения ротора составляет 990 об / мин. Основные показатели выведены в таблицу.
Примечание: дробилка должна находиться на возвышении ( насыпной пандус) – около 0,5 м по отношению к грохоту ТК 7, чтобы была необходимая высота для загрузки приемного бункера грохота. Рисунки и чертежи дробилки во вложенных файлах.
Для получения заявленных фракций готового продукта предлагаем полумобильный грохот ТК 7 с электроприводом.
Предлагаем Вам краткие технические характеристики указанного оборудования и цены (в базовой комплектации).
Оборудование может быть доставлено в течение 4-9 недель с момента оплаты.
Полумобильная ударно – роторная дробилка Magotteux Max Impact 2100
Условия оплаты: | 100% - оплата. Возможна поставка в лизинг. Оплата в рублях по курсу ЦБ РФ. |
Срок поставки: | 4- 9 недель с момента оплаты |
Гарантия: | 12 месяцев или 2000 моточасов, что наступит ранее |
Стоимость оборудования (базовая комплектация) на складе ЗАО "Стройдизель" г. Москва
DDP г. Москва, ЕВРО (включая НДС): , - €
Технические параметры.
Продукт дробления | железобетон, бетон, строительные отходы, плиты асфальтобетона (до 15°С), нерудные материалы прочности на сжатие до 250 МПа, только неклейкие материалы (при установленной щели свыше 100 мм допускается прочность на сжатие исх. продукта до 300 МПа) |
Размеры исходного материала | 0мм в зависимости от типа материала |
Ожидаемые результаты | 0-4 мм – 30 % 4-8 мм – 20 % 8-16 мм - 25% 16-22 мм – 25 % |
Производительность | 150 т/час |
Привод дробилки | ЭлектродвигакВт, 1480 об/ мин |
Гидравлическое оборудование и гидростанция | Гидравлическая станция, используемая для замены бил, смазка ротора, масляный бак 120 л. |
Уст. электрическая мощность | 132 кВт |
Электрощит | Управления, защиты и блокировки |

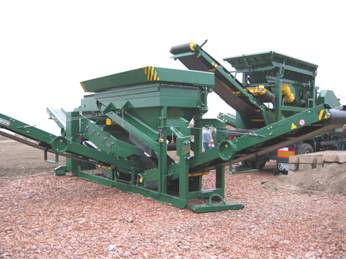

Контейнерный грохот RESTA ТК7
Описание.
Сортировочная контейнерная уста-новка RESTA ТК7 предназначена для сортировки не клейких материалов с кусками макс размера до 200 мм, напр. строительных отходов, кирпично-бетонного боя, грунта, песка, щебня и т. п. Готовым продуктом являются три фракции отсортированного материала крупности в зависимости от величины ячеек использованных сит. Установки RESTA ТК7 применяется как самостоятельно, так и после дробилки для сортировки щебня на три фракции.
Установка состоит из приемного лотка, ленточного питателя, 2-дечного вибрационного грохота с круговым движением дек, размер дек 1200 х 3000 мм, 3-ех гидравлических складных выдающих конвейеров, электрощита и электропроводки, гидравлического оборудования, трубопроводов и других необходимых конструкций. Все оборудование смонтировано в стальной контейнер сварной рамной конструкции.
Материал для сортировки подается в приемный лоток грохота, откуда подается ленточным питателем с приводом электровалом на грохот. Рассортированный материал подается тремя складными конвейерами с приводом электровалами на склад в отвалы.
Привод всех агрегатов грохота электрический от сети 400 В 50 Гц. Привод грохота клиноременной передачей от электродвигателя, привод конвейеров электровалами. Управление, защита и блокировка всех электродвигателей приведены в распределительный щит.
В транспортном положении конвейера складываются гидравликой с приводом от гидростанции управлением в электрощите. Контейнер можно перевозить машинами с системой самозагрузки мульти-лифт DIN 30722, высота серьги от опорной поверхности 1570 мм, диаметр серьги 50 мм, внешнее расстояние между опорными полозьями 1065 мм.. Контейнер можно перевозить также на обычном транспортном средстве с погрузкой краном за петли.
Технические параметры.
Продукт сортировки | строительные отходы, щебень, песок, грунт, бетон, нерудные материалы |
Размеры исходного материала | Куски макс. 200 мм |
Грохот | вибрационный, 2-дечный, площадь дек 1200 х 3000 мм, круговое движение сит, верхнее сито квадратное, с поперечным натяжением, нижнее с продольным натяжением струн (арфообразное), привод электродвигателем 5,5 кВт |
Питатель | Ленточный, ширина 800 мм, длина 5000 мм, плавное изменение подачи частотным регулятором, привод электровалом Interroll 3 кВт |
Фракции готовых продуктов | 3 фракции в диапазоне ячеек используемых сит, напр. 4 – 10 мм |
Производительность | 60 – 180 т/час в зависимости от величины ячеек сит и продукта грохочения |
Ленточные конвейера готового продукта | 3 шт., ширины 650 мм, длина 4000 – 6000 мм, привод электровалом Interroll 2,2 кВт, складной, электрогидравлический |
Гидравлическая станция | Электрогидравлическая станция для складывания ленточных конвейеров, привод 1,5 кВт |
Общая установленная мощность | 17 кВт, сеть 400 В/50 Гц, возможность подключения к дробилке |
Общая масса | 6 500 кг |
Условия поставки | 100% - оплата. Возможна поставка в лизинг. Оплата в рублях по курсу ЦБ РФ. |
Срок поставки: | 4-9 недель с момента оплаты |
Гарантия: | 12 месяцев или 2000 моточасов, что наступит ранее |
Стоимость оборудования (базовая комплектация) на складе ЗАО "Стройдизель"
DDP г. Москва, ЕВРО (включая НДС): , - €
Мы располагаем бригадой профессиональных сервис-инженеров, а также складом наиболее востребованных запасных частей и расходных материалов. Выезд механиков на обслуживание и устранение неисправностей осуществляется в течение 1 – 3 дней в зависимости от удаленности объекта.
С уважением
и надеждой на долгосрочное сотрудничество,
Генеральный директор
ЗАО "Стройдизель"
