Слаботочное миниатюрное неполяризованное герконовое реле РГК 44

Слаботочное миниатюрное неполяризованное

герконовое реле

Р Г К 44

Слаботочные электромагнитные герконовые реле РГК 44 являются неполяризованными одностабильными негерметичными реле постоянного тока с одним замыкающим контактом МКА 14103 или 0228 фирмы “Gunther”. Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.

Корпус реле опрессован эпоксидной пластмассой.

Реле разработаны для широкого применения в аппаратуре промышленной автоматики, телемеханики, связи, сигнализации и др., в том числе для поставки на экспорт.

Реле соответствуют требованиям ГОСТ и техническим условиям ИДЯУ.647613.029 ТУ

Реле изготавливают в климатических исполнениях УХЛ и В.

Пример записи реле РГК 44 исполнения ИДЯУ.647613.029-01 при заказе и в документации другой продукции:

Реле РГК 44 ИДЯУ. 6476ИДЯУ.647613.029 ТУ.

Таблица исполнений и технические параметры

	Без экрана, без диода ИДЯУ.647613.029	Без экрана, с диодом ИДЯУ.647613.029	С экраном, без диода ИДЯУ.647613.029	С экраном, с диодом ИДЯУ.647613.029	Клим исполнение	Рабочее напряжение, В	Напряж. срабат., В, не более	Напряж. отпуск., В, не менее	Сопротивл. обмотки, Ом
	-15	-10	-05	-00	УХЛ	5±0,5	3,5	0,6	200±30
	-35	-30	-25	-20	В	5±0,5	3,5	0,6	200±30
	-16	-11	-06	-01	УХЛ	5±0,5	3,6	0,6	500±75
	-36	-31	-26	-21	В	5±0,5	3,6	0,6	500±75
	-17	-12	-07	-02	УХЛ	12±1,2	8,0	1,30	1000±150
	-37	-32	-27	-22	В	12±1,2	8,0	1,30	1000±150
	-18	-13	-08	-03	УХЛ	12±1,2	9,0	1,60	2500±375
	-38	-33	-28	-23	В	12±1,2	9,0	1,60	2500±375
	-19	-14	-09	-04	УХЛ	24±2,4	15,0	2,60	2500±375
	-39	-34	-29	-24	В	24±2,4	15,0	2,60	2500±375
Сопротивление контактов, Ом, не более											0,15
Время срабатывания, мс, не более											1,5
Время отпускания, мс, не более											0,5
Сопротивление изоляции между токоведущими цепями реле, МОм, не менее в нормальных климатических условиях при максимальной рабочей температуре при повышенной влажности, инее, росе в условиях соляного тумана, плесневых грибов, статической пыли (РГК 44В)												1000 100 10 5
Электрическая прочность изоляции реле (эффективное значение), В в нормальных климатических условиях при повышенной влажности, инее, росе при пониженном атмосферном давлении в условиях соляного тумана, плесневых грибов, статической пыли (РГК 44В)	между токоведущими цепями	между контактами
500 300 150 200	130 100 100 100

Масса, г 2,4

3,0 (с экраном)

Режимы коммутации

Диапазон коммутации	Род тока	Вид нагрузки	Частота коммутации, Гц	Число коммутационных циклов
тока, А	напряжения, В	Суммарное	В том числе при 85°С
5х1	5x1	Постоянный и переменный	Активная	100	106	5х105
0		50	106	5х105
0		106	5х105
	6 - 20	106	5х105
	6 - 40	106	5х105

Схема электрическая принципиальная

Без диода, без экрана	Со встроенным диодом, без экрана	Без диода, с экраном	Со встроенным диодом, с экраном
а	б	в	г
А 3   Б 2	А + 3   Б 2	А ┴ 0 3   Б 2	А + ┴ 0 3 Б 2

Расположение выводов

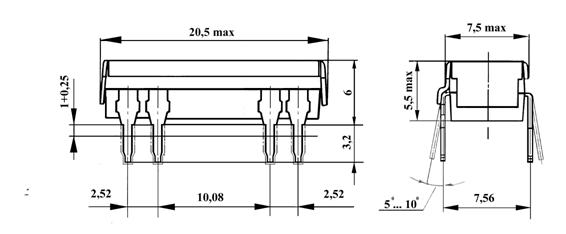

Габаритные и установочные размеры

Условия эксплуатации

Температура окружающей среды, °С для исполнений ИДЯУ.647613.029, -01…-10, -12, -14, -15, -17, -19…-30, -32, -34, -35, -37, -39 для остальных исполнений	от минус 60 до 85 от минус 60 до 70
Относительная влажность при температуре не более 35 ºС, %	до 98
Атмосферное давление, Па (мм рт. ст.)	36400…303000 (280…2280)
Синусоидальная вибрация: от 1 до 50 Гц свыше 50 до 2000 Гц	с амплитудой перемещения 1,5 мм с амплитудой ускорения 200 м/с2 (20g)
Механические удары: одиночные длительностью(0,1-2 мс) многократные длительностью(2-10 мс)	9 с ускорением до 1500 м/с2 (150g) с ускорением до 400 м/с2 (40g)
Иней и роса Соляной туман, плесневые грибы	Для РГК 44В
