1. Обзор стандартных конфигураций Часовой Машины.
Каждая Часовая машина поставляется с полным набором стандартных конфигураций. Для смены конфигурации просто скопируйте нужную конфигурацию поверх файла cdsconfig.xml или воспользуйтесь специальной командой “setcl N” и перезагрузите часовую машину. Обратите внимание, что конфигурационный файл netconfig.xml ДОЛЖЕН быть изменён в соответствии с конкретными IP адресами в локальной сети.
Стандартная поставка Caps-Clock Server содержит стандартный и один специальный (D3) конфигурационный файл для сигналов GPI. Просто остановите сервис Caps-Clock, скопируйте нужный файл поверх signalmapconfig.xml и снова запустите сервис.
Стандартный набор конфигурационных файлов поставляется бесплатно, и их можно править для получения нужной конфигурации. Правила написания конфигурации описаны в соответствующем руководстве. Или можно заказать у нас нужную Вам конфигурацию.

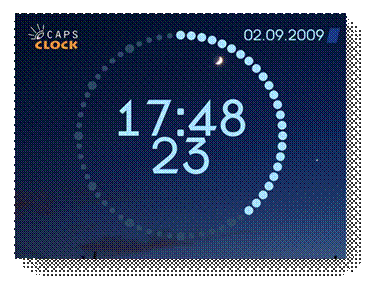

2. Конфигурация 1 “Простые часы”
Эта конфигурация может работать в 3 режимах:
· Самостоятельно
В этом режиме Часовая Машина не подключена к сети и работает по внутреннему таймеру. Тип часов определяется в конфигурационном файле.
· Самостоятельно, но с сервером NTP
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле.
· Совместный режим
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
Control Utility может соединяться с CC сервером и позволяет менять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение

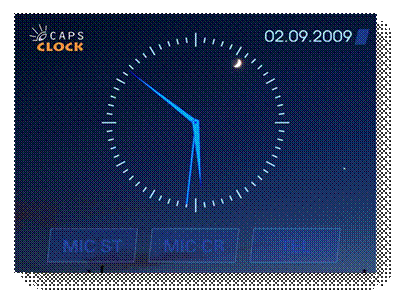

3. Конфигурация 2 “Часы с 3 индикаторами”
Эта конфигурация может работать с полной функциональностью только в совместном режиме.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
CC сервер посылает команды включения/выключения соответствующих индикаторов на Часовую Машину при получении сигналов GPI2 (Microphone CR) с пульта CR, GPI3 (Microphone ST) с пульта ST и GPI4 (Telephone ring) с датчика телефонного звонка.
Control Utility может соединяться с CC сервером и позволяет менять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение

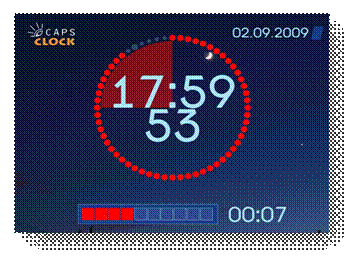

4. Конфигурация 3 “Часы с циклом и прямоугольным таймером”
Эту конфигурацию можно использовать в 3 режимах:
· Самостоятельно
В этом режиме Часовая Машина не подключена к сети и работает по внутреннему таймеру. Тип часов и таймера определяется в конфигурационном файле.
· Самостоятельно, но с сервером NTP
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов и таймера определяется в конфигурационном файле.
· Совместный режим
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов и таймера определяется в конфигурационном файле, но тип часов может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с пульта.
Control Utility может подключаться к CC серверу и позволяет связывать/отвязывать таймер с часами, осуществлять оперативное управление и изменять:
- Тип часов
- Пороги часов
- Цикл часов
- Временное смещение
- Тип таймера
- Пороги таймера
- Цикл таймера
- Время старта таймера

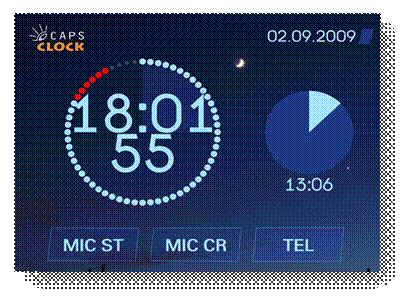

5. Конфигурация 4 “Часы с циклом, круглым таймером и 3 индикаторами”
Эта конфигурация может работать с полной функциональностью только в совместном режиме.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов и таймера определяется в конфигурационном файле, но тип часов может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с пульта.
CC сервер посылает команды включения/выключения соответствующих индикаторов на Часовую Машину при получении сигналов GPI2 (Microphone CR) с пульта CR, GPI3 (Microphone ST) с пульта ST и GPI4 (Telephone ring) с датчика телефонного звонка.
Control Utility может подключаться к CC серверу и позволяет связывать/отвязывать таймер с часами, осуществлять оперативное управление и изменять:
- Тип часов
- Пороги часов
- Цикл часов
- Временное смещение
- Тип таймера
- Пороги таймера
- Цикл таймера
- Время старта таймера

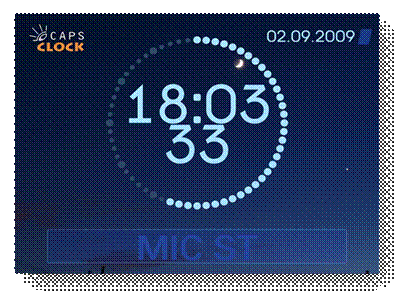

6. Конфигурация 5 “Часы с индикатором микрофона”
Эта конфигурация может работать с полной функциональностью только в совместном режиме.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
CC сервер посылает команду включения/выключения индикатора на Часовую Машину при получении сигнала GPI3 (Microphone ST) с пульта ST.
Control Utility может соединяться с CC сервером и позволяет менять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение

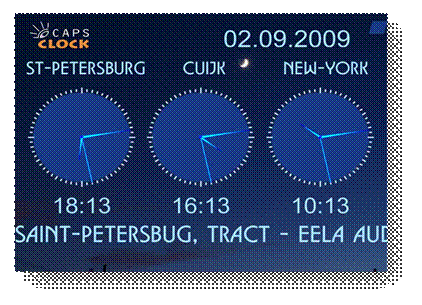

7. Конфигурация 6 “3 часовых пояса с бегущей строкой”
Эта конфигурация может работать с полной функциональностью только в совместном режиме при подключенной Control Utility.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени.
Control Utility соединяется с CC сервером и позволяет менять:
- Тип каждых часов
- Пороги каждых часов
- Цикл каждых часов
- Временное смещение каждых часов
- Надпись над каждыми часами
Она также позволяет менять текст на бегущей строке, а также управлять размером шрифта, режимом прокрутки и скоростью прокрутки бегущей строки.

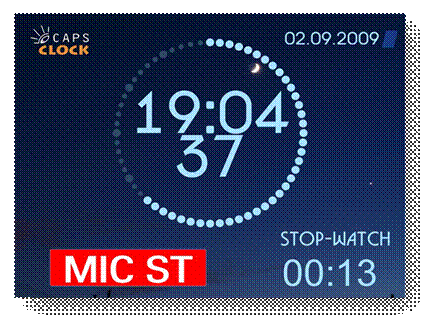

8. Конфигурация 7 “Часы со схемой индикации для DJ”
Эта конфигурация может работать с полной функциональностью только в совместном режиме.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
CC сервер посылает команду включения/выключения индикатора микрофона и старта/стопа секундомера на Часовую Машину при получении сигнала GPI3 (Microphone ST) с пульта ST.
Control Utility может соединяться с CC сервером и позволяет менять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение
- Время старта секундомера
Она также позволяет осуществлять оперативное управление секундомером.

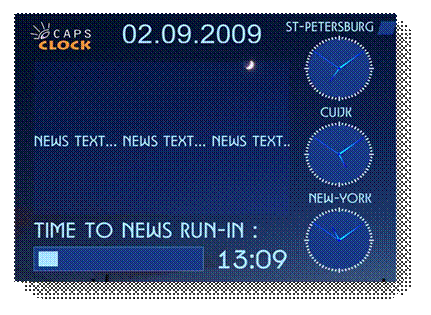

9. Конфигурация 8 “3 часовых пояса с новостями”
Эта конфигурация может работать с полной функциональностью только в совместном режиме при подключенной Control Utility.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени.
Control Utility соединяется с CC сервером и позволяет менять:
- Тип каждых часов
- Пороги каждых часов
- Цикл каждых часов
- Временное смещение каждых часов
- Надпись над каждыми часами
- Время старта таймера
- Длительность таймера
- Текст в окне новостей (в том числе и из файла)
- Режим прокрутки
- Скорость прокрутки
- Размер шрифта в окне новостей
CC сервер посылает команду изменения типа часов на Часовую Машину при получении сигнала GPI1 (Clock type exchange) и вывода следующей страницы новостей при получении сигнала GPI5 (Next page) с пульта.
С любой рабочей станции в сети можно послать СС серверу ENM (Enhanced Network Message) “News Text”для загрузки текстовой информации в окно новостей.

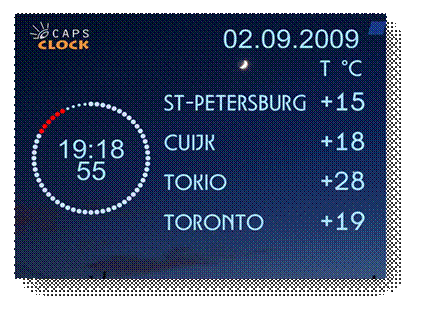

10. Конфигурация 9 “Часы и погода”
Эта конфигурация может работать с полной функциональностью только в совместном режиме при подключенной Control Utility.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
Control Utility подключается к СС серверу и позволяет изменять:
- Тип часов
- Пороги часов
- Цикл часов
- Временное смещение
- Название каждой местности
- Размер шрифта в названии каждой местности
- Каждое значение температуры
- Размер шрифта в значении каждой температуры

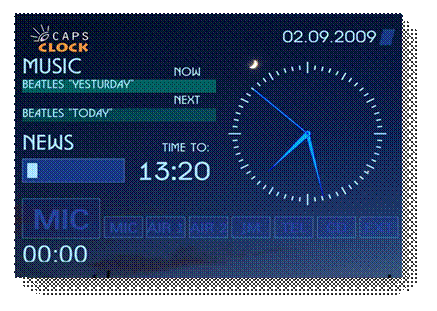

11. Конфигурация 10 “Конфигурация D3”
Эта конфигурация может работать с полной функциональностью только в совместном режиме при подключенной Control Utility.
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени.
CC сервер посылает команды на включение/выключение соответствующих индикаторов на Часовую Машину при получении сигналов GPI1 (Microphone ST & Stop-Watch) и GPI2 (Telephone Ring) с пульта ST и GPI3 (Microphone CR), GPI4 (Air1), GPI5 (Air2), GPI6 (Jingle Machine), GPI7 (CD Player) и GPI8 (External Line) с D3.
Control Utility подключается к CC серверу и позволяет изменять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение
- Время старта таймера
- Длительность таймера
- Параметры секундомера и его оперативный контроль
- Название и параметры текущей позиции расписания
- Название и параметры следующей позиции расписания
Вместо использования Control Utility с любой рабочей станции в сети можно послать СС серверу ENM (Enhanced Network Message) “New Item”, “Next item” и “Time to” для загрузки названия текущей позиции расписания, следующей позиции расписания, а также времени, оставшегося до начала новостного блока.

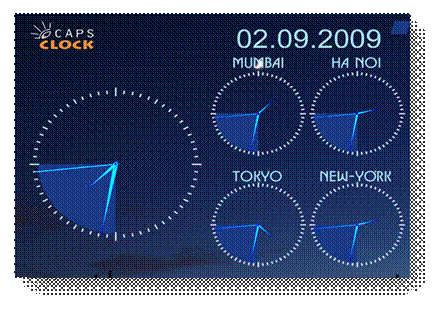

12. Конфигурация 11 “Местное время и 4 часовых пояса”
· Самостоятельно
В этом режиме Часовая Машина не подключена к сети и работает по внутреннему таймеру. Тип часов и таймера определяется в конфигурационном файле.
· Самостоятельно, но с сервером NTP
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов и таймера определяется в конфигурационном файле.
· Совместный режим
·
В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
· Control Utility может подключаться к СС серверу и позволяет изменять:
- Тип каждых часов
- Пороги каждых часов
- Цикл каждых часов
- Временное смещение каждых часов
- Надпись над каждыми часами

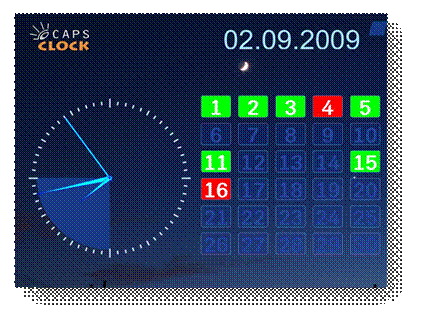

13. Конфигурация 12 “Часы и индикаторы работы каналов”
Эта конфигурация может работать с полной функциональностью только в совместном режиме.
· В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
Control Utility может подключаться к СС серверу и позволяет изменять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение
С любой рабочей станции в сети можно послать СС серверу ENM (Enhanced Network Message) “Channel ON”, “Channel OFF” и “Channel ERROR” для переключения соответствующего индикатора.

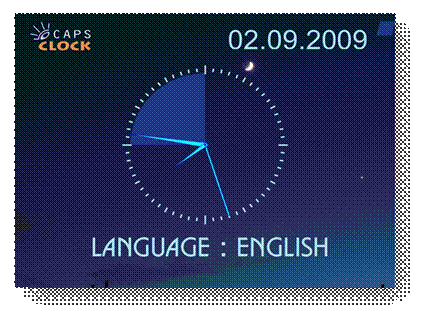

14. Конфигурация 13 “Простые часы с информацией”
Эта конфигурация может работать с полной функциональностью только в совместном режиме при подключенной Control Utility.
· В этом режиме Часовая Машина подключается к серверу NTP по локальной сети и получает от него сигналы точного времени. Тип часов определяется в конфигурационном файле, но может быть изменён по команде с сервера Caps-Clock. CC сервер посылает эту команду при получении сигнала GPI1 с микшерского пульта.
Control Utility подключается к СС серверу и позволяет изменять:
- Тип часов
- Пороги часов
- Цикл
- Временное смещение
- Информацию
- Размер текста
- Режим прокрутки
- Скорость прокрутки
