РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Стереофонический усилитель
P-2000 / 3200
Inter M
Распаковка и установка:
Установка и обслуживание в работе усилителя P-2000 / 3200 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения усилителя внимательно прочитайте это руководство.
Аккуратно распакуйте усилитель, не выбрасывайте коробку и другие упаковочные материалы. Они понадобится, если Вам потребуется перевозить усилитель или обращаться в службу сервиса.
Не устанавливайте усилитель возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать усилитель со снятой верхней крышкой.
Функциональные возможности:
· 2 КАНАЛА УСИЛЕНИЯ
Усилитель имеет 2 канала усиления.
· ЗАЩИТА ВЫХОДНЫХ КАСКАДОВ И АКУСТИЧЕСКИХ СИСТЕМ
Усилители этой серии имеют надежную защиту выходного каскада по току и перегреву корпуса. Для защиты акустических систем используется специальное устройство задержки при включении и анализатор постоянной составляющей.
· РЕЖИМ МОНО
Этот стереофонический усилитель может работать как мощный монофонический усилитель, когда два канала включаются параллельно и выходная мощность удваивается.
· ИНДИКАТОРЫ НА ЛИЦЕВОЙ ПАНЕЛИ
С помощью индикаторов расположенных на лицевой панели, можно контролировать текущие режимы работы каналов усилителя: уровень выходных сигналов, клипирование сигналов и защиту от перегрузки.
· АВТОМАТИЧЕСКИЕ ВЕНТИЛЯТОРЫ
Два автоматических вентилятора обеспечивают оптимальный тепловой режим выходных каскадов усилителя.
· УНИВЕРСАЛЬНЫЕ ВХОДЫ / ВЫХОДЫ
Усилитель имеет симметричные входы для разъемов типа XLR и JACK ¼. Выходные разъемы типа Speakon или фиксирующие клеммы.

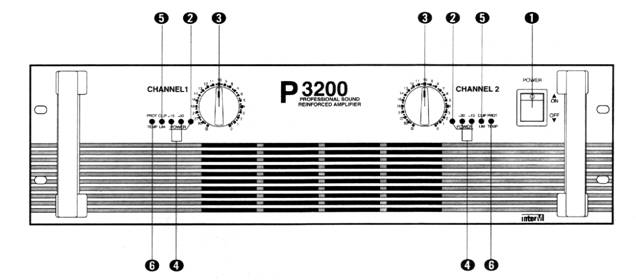

Лицевая панель
 |
1. КНОПКА POWER (СЕТЬ)
С помощью этой кнопки на усилитель подается питание от сети переменного тока.
2. ИНДИКАТОР POWER
Индикатор загорается, когда усилитель подключен к сети переменного тока и нажата кнопка Power.
3. АТТЕНЮАТОРЫ КАНАЛОВ
Ступенчатые аттенюаторы, с помощью которых можно настраивать уровень выходных сигналов в каналах усилителя. Каждый аттенюатор имеет 21 фиксированное положение.
4. ИНДИКАТОРЫ ВЫХОДНОГО УРОВНЯ
Индикаторы уровня сигналов загораются, при выходной мощности –30 и –15 дБ от номинальной.
5. ИНДИКАТОРЫ КЛИПИРОВАНИЯ
Индикаторы загораются, когда уровень искажений в каналах, которые возникают из-за ограничения сигнала, начинает превышать 0,1 %.
6. ИНДИКАТОРЫ ЗАЩИТЫ
Усилитель имеет встроенную защиту, при срабатывании которой отключаются выходные каскады и загораются индикаторы Protection.
– Защита от перегрева корпуса – Если температура радиаторов транзисторов выходного каскада начинает превышать 100° С.
– Короткое замыкание нагрузки – Максимальный выходной ток в нагрузке может достигать 25 ампер (при питании от сети 120 Вольт – 50 Ампер). При коротком замыкании допустимый ток составляет примерно 25 % от максимального.
– Компрессор-ограничитель – Автоматическое ограничение (компрессия) больших сигналов.
– Анализатор постоянной составляющей – Анализатор постоянной составляющей для защиты акустических систем в случае выхода усилителя из строя. Постоянное напряжение ± 3 В или больше.
– Задержка при включении – Усилитель имеет устройство задержки, которое обеспечивает «мягкий» старт акустических систем при включении питания.

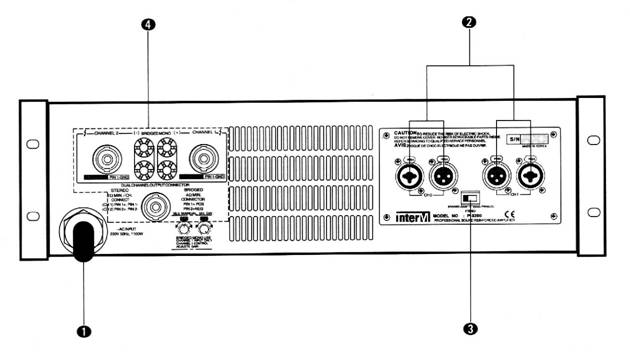

Задняя панель
 |
1. СЕТЕВОЙ КОРД
Корд для подключения усилителя к сети переменного тока.
2. ЛИНЕЙНЫЕ ВХОДЫ И ВЫХОДЫ КАНАЛОВ
Симметричные линейные входы и выходы каналов СН1-СН2 с универсальными разъемами типа XLR и JACK 1/4".
3.
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА РАБОТЫ
Переключатель режима работы усилителя: Stereo, Bridged, Parallel

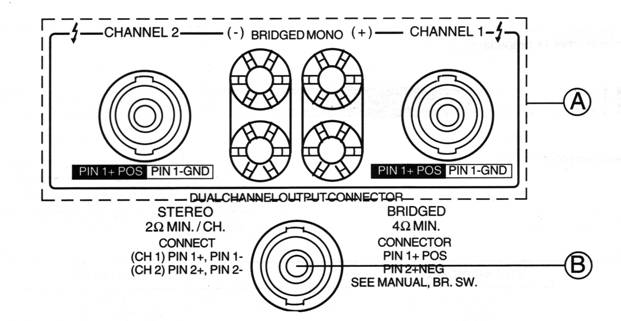

4. ВЫХОДНЫЕ РАЗЪЕМЫ
Выходы каналов СН1-СН2 с разъемами «Под винт» или Speakon.
1) Разъемы «Под винт»
Режим Stereo: Черная и Красная клемма
Режим Bridged (Mono): Две красных клеммы

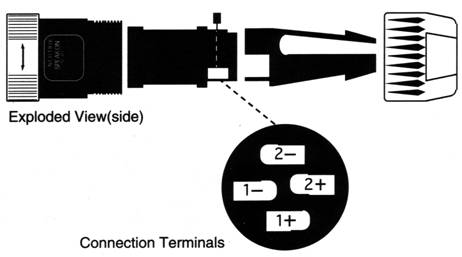

2) Разъем Speakon
А) Контакт 1+: Сигнал
Контакт 1-: Общий
Контакты 2+, 2-: Не используются
В) Режим Stereo
Контакт 1+: Сигнал CH1
Контакт 1-: Общий CH1
Контакт 2+: Сигнал СН2
Контакт 2-: Общий СН2
Режим Bridged
Контакт 1+: Сигнал (Позитив)
Контакт 2+: Сигнал (Негатив)
 |

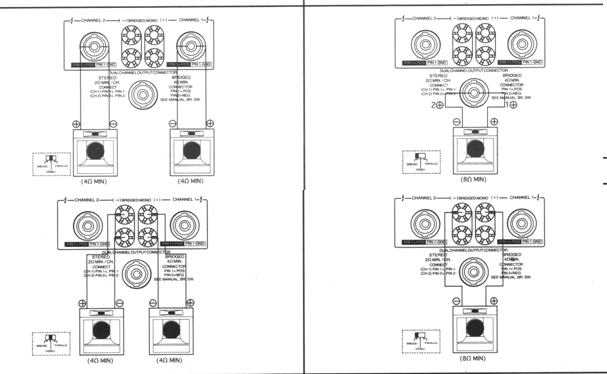

Режимы работы

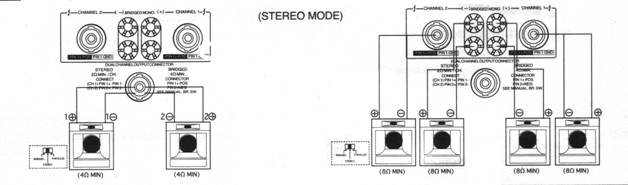

Режим STEREO
В режиме Stereo усилитель имеет два независимых канала усиления. Сигнал с входа СН1 поступает на выход усилителя мощности первого канала, с входа СН2 на выход усилителя второго канала. В этом режиме минимальное сопротивление нагрузки составляет 2 Ом.
Режим BRIDGED
В режиме Bridged каналы 1,2 включаются параллельно, усилитель имеет один канал усиления. Для подключения источников сигналов используется вход CH1. Настройка выходного уровня осуществляется регулятором Volume1, а регулятор Volume2 должен находится в крайнем правом положении. В этом режиме минимальное сопротивление нагрузки составляет 4 Ом.
Режим PARALLEL
В режиме каналы 1,2 включаются параллельно по входу, усилитель имеет два канала усиления. Для подключения источников сигналов используется вход CH1. Настройка выходного уровня в каналах осуществляется регуляторами Volume1 и Volume2. В этом режиме минимальное сопротивление нагрузки составляет 8 Ом.
 |
 |
Кабель для подключения акустических систем
Для подключения акустических систем к усилителю необходимо использовать специальный кабель с большим диаметром провода. Применение специального кабеля позволяет уменьшить влияние демпинг фактора.
Технические характеристики
§ Электрические
Номинальная мощность (1 кГц, КГ 1 %)
Р3200
8 Ом (Стерео)………………………………………………………………………………………..….750 Вт
4 Ом (Стерео)………………………………………………………………………………………….1200 Вт
2 Ом (Стерео)………………………………………………………………………………………….1400 Вт
8 Ом (Моно)…………………………………………………………………………………………….2400 Вт
4 Ом (Моно)…………………………………………………………………………………………….2800 Вт
Р2000
8 Ом (Стерео)………………………………………………………………………………………..….500 Вт
4 Ом (Стерео)………………………………………………………………………………………..….750 Вт
2 Ом (Стерео)………………………………………………………………………………………….1000 Вт
8 Ом (Моно)…………………………………………………………………………………………….1500 Вт
4 Ом (Моно)…………………………………………………………………………………………….2000 Вт
Уровень входного сигнала………………………………………………………………………………..1В (RMS)
Коэффициент гармоник…………………………………………………………………………………………0,1%
Полоса воспроизводимых частот (±0,5 дБ)……………………………………………..……….12 Гц – 35 кГц
Отношение Сигнал / Шум………………………………………………………………………...не менее 100 дБ
Демпинг фактор……………………………………………………………………………………….…..более 200
Индикаторы
Питание…………………………………………………………………………………………….….Зеленый
Уровень –30 дБ……………………………………………………………………………….….……Желтый
Уровень –15 дБ………………………………………………………………………….………….…Желтый
Клипирование………………………………………………………………………………………...Красный
Защита…………………………………………………………………………………………………Красный
Разъемы
Входы………………………………….…Линейные входы СН1-СН2: Комбинированный JACK, XLR,
Линейные выходы СН1-СН2: XLR
Выходы: ………………………………………………………………………………..«под винт», Speakon
Охлаждение…………………………………………………………………………автоматический вентилятор
§ Электрические
Напряжение питания………………………………………………………………………...120-240 В, 50 / 60 Гц
Потребляемая мощность……………………………………………………………………… Р3200: 3860 Вт Р2000: 2800 Вт
Вес…………………………………………………………………………………………………………Р3200: 25 кг
Р2000: 24,5 кг
Размеры…………………………………………………………………………………….……482 х 132 х 437 мм
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течении 12 месяцев с момента продажи усилителя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Стереофонический усилитель Р2000 / Р3200
Сертификация: Стереофонический усилитель Р2000 / Р3200 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
Продавец:
