_______________Р у к о в о д с т в о п о л ь з о в а т е л я_______________
Недельный таймер PW-642.
 |
Распаковка и установка.
Установка и обслуживание в работе недельного таймера PW-642 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Краткое описание.
Недельный таймер PW-642 предназначен для работы в трансляционных системах. Устройство позволяет, по заранее составленной программе, запускать встроенные мелодии и аудио композиции из памяти цифрового устройства PV-632. Блок так же имеет две управляемые розетки.
Особенности устройства.
- Возможность составления программы на персональном компьютере, что значительно облегчает управление устройством.
- Удобный интерфейс управления устройством позволяет составлять программу без особых затруднений.
- Встроенные 15 мелодий, что позволяет использовать устройство без дополнительных источников сигнала.
- Возможность управления работой цифрового магнитофона PV-632, что позволяет использовать записанные в память магнитофона файлы вместо мелодий.
- Управление розетками, позволяет включать/выключать устройства, подключённые к недельному таймеру PW-942.
- Возможна блокировка клавиатуры для ограничения доступа к управлению устройством.
- Выключения питания не приведёт к сбросу настроек времени и программы.

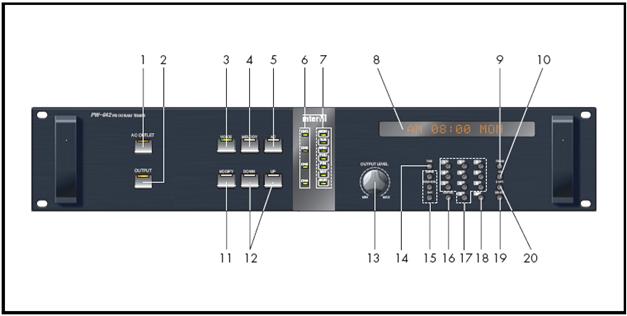

Передняя панель.
При нажатии данной клавиши происходи включение устройства. Повторное нажатие клавиши приведёт к переходу блок в спящий режим. Включение устройства так же возможно при помощи клемм удаленного управления.
Клавиша включения линейного выхода.Данная клавиша используется для включения выходного канала Сигнала «Мелодия». Сигнал не пройдёт на выход при выключении данной клавиши.
Клавиша выбора сообщений.Данная клавиша используется при выборе сообщения.
Клавиша выбора мелодии.При помощи данной клавиши происходит выбор мелодии.
Клавиша включения розеток.Данная клавиша включает встроенные розетки переменного тока, расположенные на задней стенке устройства.
Индикатор состояния выходных каналов.Данный индикатор сигнализирует о включении мелодии или цифрового сообщения в каждом канале.
Календарь.Данный индикатор указывает сегодняшний день недели.
Дисплей состояния устройства.Индикатор отображает время и текущее состояние при работе с устройством.
Клавиша выбора трека.Данная клавиша позволяет выбрать номер мелодии или сообщения при программировании.
Данная клавиша позволяет выбрать канал для воспроизведения сообщения или мелодии при программировании.
Клавиша перезаписи.Данная клавиша используется при сохранении новых программ или изменении существующих.
Клавиша пролистывания памяти.Данная клавиша позволяет просматривать память устройства. Кратковременные нажатия позволяют просматривать настройки внутри дня, длительное нажатие клавиши приводят к смене просматриваемого дня.
Регулятор уровня выходного сигнала.Данный регулятор позволяет регулировать громкость воспроизведения мелодии.
Клавиша настройки времени.Данная клавиша используется при установке времени.
Клавиша управления настройкой времени.Данная клавиша позволяет перемешаться по настраиваемым параметрам при установке времени. При нажатии клавиши указатель будет перемещаться, позволяя настроить следующие параметр: время суток, часы, минуты, день недели.
Клавиша отмены.Данная клавиша позволяет отменить действия, вернутся к предыдущему состоянию.
Цифровая клавиатура.При помощи данных клавиш можно ввести часы минуты при настройке времени, номер мелодии, сообщения или канала при составлении программы.
Клавиша ввода.Нажатие данной клавиши подтверждает правильность вводимых данных, после чего данные сохраняются в памяти устройства.
Клавиша стирания записей.Данная клавиша позволяет удалять ненужные или устаревшие записи.
Клавиша копирования.При помощи данной клавиши можно скопировать записи на другой день недели.

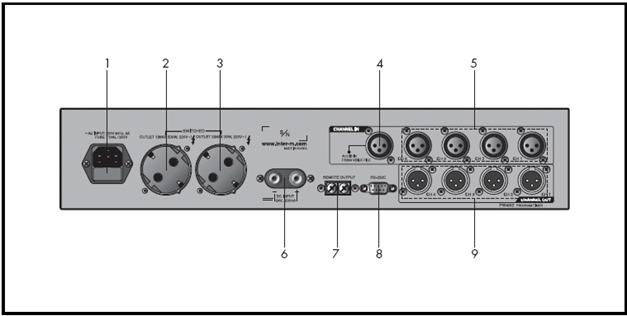

Задняя панель.
Данные розетки можно запрограммировать на включение и включение на любой интервал времени. Максимальная нагрузочная способность розетки 500 Вт.
Управляемая розетка 220 В.Данные розетки можно запрограммировать на включение и включение на любой интервал времени. Максимальная нагрузочная способность розетки 30 Вт.
Линейный вход устройства.Данный вход используется для подключения источников сигнала, рекомендуется использовать цифровой магнитофон PV-932.
Линейные входы независимых каналов.К данным входом подключаются источники сигналов каждого канала.
Клеммы питания 24 В.К данным клеммам подключают блок контроля и распределения питания PD-659.
Клеммы удалённого управления.При замыкании данных клемм устройство автоматически включается. Данные клеммы рекомендуется использовать совместно с PD-659 или ECS-632.
Последовательный порт обмена данными.Данный порт поддерживает протокол RS-232C и позволяет подключать блок к персональному компьютеру, а так же подключать цифровой магнитофон PV-632.
Линейные выходы независимых каналов.На данных выходах сигнал совпадает с сигналом на соответствующих входах, если устройство не выдаёт мелодию или сообщение, согласно загруженной программе.
Управление устройством.
Установка времени.а) Включите устройство.
б) Нажмите клавишу «Time», обратите внимание на дисплей. Курсор установлен времени суток.
в) При помощи клавиши «AM/PM» вы можете выбрать время суток (AM - утро, PM- после обеда)
г) Для установки часов и минут достаточно нажать клавишу «HOUR/MIN». Следите за курсором, он позволит Вам точно определить в каком режиме находится устройство.
При необходимости можно указать и секунды, для этого необходимо после ввода минут ещё раз нажать на клавишу «HOUR/MIN».
д) Для установки дня недели необходимо нажать клавишу «DAY».
е) Для сохранения введенных данных необходимо нажать клавишу «Enter», для отмены - «CANSEL».
ж) Изменения времени можно определить при помощи дисплея, день отображается на системе индикации
Обратите внимание: Время автоматически сбрасывается, если устройство выключено из сети переменного и постоянного тока более 7 суток.
Если время сбросилось, устройство будет отображать следующие значения: «AM 00:00 MON».
Установка сообщения.а) Включите устройство.
б) Нажмите клавишу «Voice». Обратите внимание на дисплей.
в) Если необходимо установить время, смотрите раздел «Установка времени».
г) Для выбора номера сообщения нажмите клавишу «TRACK».
Теперь при помощи цифровой клавиатуры введите номер сообщения
(0 …999).
д) Для установки канала нажмите клавишу «CH». При помощи цифровой клавиатуры введите номер канала, затем выберете состояние ON или OFF.
О выборе режима OFF укажет соответствующий индикатор.
е) Для сохранения введенных данных необходимо нажать клавишу «Enter», для отмены - «CANSEL».
Установка мелодии.а) Включите устройство.
б) Нажмите клавишу «MELODY».
в) Повторите пункты, указанные в разделе «Установка сообщения»
начиная с пункта «в».
Включения мелодии.а) Включите устройство.
б) Нажмите клавишу «TRACK». С помощью цифровой клавиатуры выберете номер общения. Выберете номер канала, предварительно нажав клавишу «CH».
в) После введения всех данных, необходимо ввести клавишу «Enter».
а) Включите устройство.
б) Нажмите клавишу «АС», выберете необходимую операцию
(ON - включение канала, OFF – выключения канала). Затем нажмите клавишу «Enter » для сохранения изменений.
Все манипуляции по управлению программированию устройства отображаются на дисплее и системе индикации.
Модификация.а) Включите устройство.
б) При помощи клавиши «DOWN/UP» выберите запись, требующую изменения, нажмите клавишу «MODIFY».
в) Внесите все запланированные изменения, нажмите клавишу «Enter».
г) Проверьте внесённые изменения, пролистав память при помощи клавиши «DOWN/UP».
Копирование расписание с одного дня на другой.а) Включите устройство.
б) Нажмите клавишу «COPY».
в) При помощи клавиши «DOWN/UP» или «DAY» выберите день, расписание которого необходимо скопировать.
г) Нажмите клавишу «COPY» и выберете при помощи клавиши «DOWN/UP» или «DAY» день, куда будете копировать расписание.
д) Для выполнения операции копирование нажмите «Enter».
Удаление записей.Удаление одной записи.
а) Включите устройство.
б) Выберете запись при помощи клавиши «DOWN/UP».
в) Нажмите клавишу «DELETE».
г) Подтвердите запрос на удаление нажатием клавиши «ENTER».
Удаление расписания дня.
а) Выключите устройства.
б) Нажмите клавишу «DELETE».
в) Выберете день, расписание которого необходимо стереть.
г) Подтвердите запрос на удаление нажатием клавиши «ENTER».
Удаление расписание на всю неделю.
а) Выключите устройства.
б) Нажмите клавишу «DELETE».
в) Подтвердите запрос на удаление нажатием клавиши «ENTER».
Программирование времени задержки.а) Нажмите клавишу «AC OUTLET» при выключенном устройстве.
б) При помощи цифровой клавиатуры введите значение задержки включения. (Значение задержки может быть от 1 до 20 секунд, по умолчанию стоит задержка 10 секунд).
в) Подтвердите запрос на удаление нажатием клавиши «ENTER».
Калибровка внутреннего таймера (Коррекция хода внутренних часов).Использовать если таймер отстаёт или спешит.
а) Нажмите клавишу «TIME» при выключенном устройстве.
б) Введите значение коэффициента коррекции при помощи цифровой клавиатуры. (Значение коэффициента может применять от -30 до + 30, по умолчанию стоит 06).
в) Для смены знака коэффициента нажмите клавишу «TIME».
г) Подтвердите запрос на удаление нажатием клавиши «ENTER».
Блокировка клавиатуры.Для предотвращения случайной коррекции расписания и нарушения работы устройства можно заблокировать клавиатуру. Для этого необходимо нажать на клавишу «ENTER» и удержать её.
Для разблокировки клавиатуры необходимо повторно нажать клавишу «ENTER».

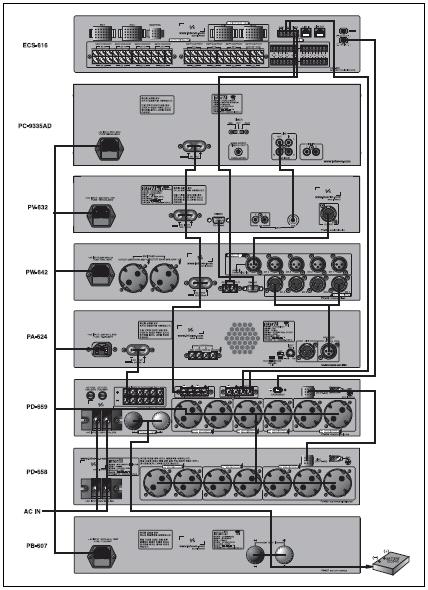

Схема подключения.

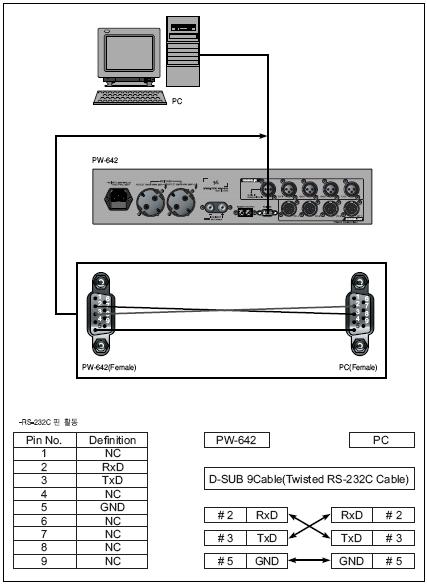

Схема распайки кабеля.

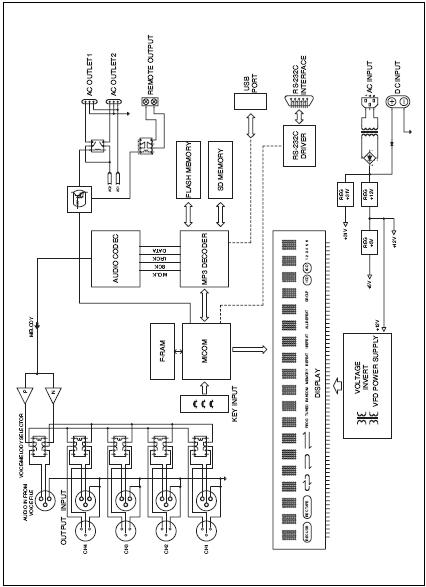

Блок схема.
Характеристики устройства.
Характеристики | PW-642 | |
Количество линейных входов | 5 | |
Количество выходов | 4 | |
Уровень выходного сигнала, В | 1 | |
Нагрузочная способность первой управляющей розетки, Вт | 500 | |
Нагрузочная способность второй управляющей розетки, Вт | 30 | |
Максимальный объём памяти, дни | 7 | |
Длительность мелодий | Мелодия 1 | 2 |
Мелодия 2 | 3 | |
Мелодия 3 | 3 | |
Мелодия 4 | 5 | |
Мелодия 5 | 5 | |
Мелодия 6 | 7 | |
Мелодия 7 | 7 | |
Мелодия 8 | 10 | |
Мелодия 9 | 10 | |
Мелодия 10 | 15 | |
Мелодия 11 | 20 | |
Мелодия 12 | 30 | |
Мелодия 13 | 30 | |
Мелодия 14 | 40 | |
Мелодия 15 | 60 | |
Диапазон рабочих температур, ºС | -10 …+40 | |
Напряжение питания, В | 220 пер. тока | |
Потребляемая мощность, Вт | 10 | |
Вес, кг | 5,7 | |
Габариты, мм | 482 х 88 х 380 |
