УТВЕРЖДАЮ:
Директор МОДА ГРАФИКА»
«___» __________ 2010 г.
ФАРТУК-НАКИДКА
М014-10
ОДЕЖДА СПЕЦИАЛЬНАЯ В СТИЛЕ РОЗНИЧНОГО БРЕНДА
СЕТИ АЗС «ГАЗПРОМНЕФТЬ»
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ТО
К ГОСТ 12.4.029-76
«Фартуки специальные»
Дата введения
«___» __________ 2010 г.
СОГЛАСОВАНО:
Начальник Департамента розничных продаж нефть» _______________ Л. Н Пилягин «___» _____________2010 г. М. П. |
2010 г.
Настоящие техническое описание распространяется на одежду специальную в стиле розничного бренда сети АЗС «Газпромнефть» фартук – накидка (далее фартук), предназначен для персонала торгового зала АЗС.
Изделие рекомендовано для выпуска в массовом производстве.
Размеры: от 88 до 132
Рост: от 158 до 188
За основу при разработке приняты:
размер: 1
длина: I
1 ОПИСАНИЕ ВНЕШНЕГО ВИДА МОДЕЛИ

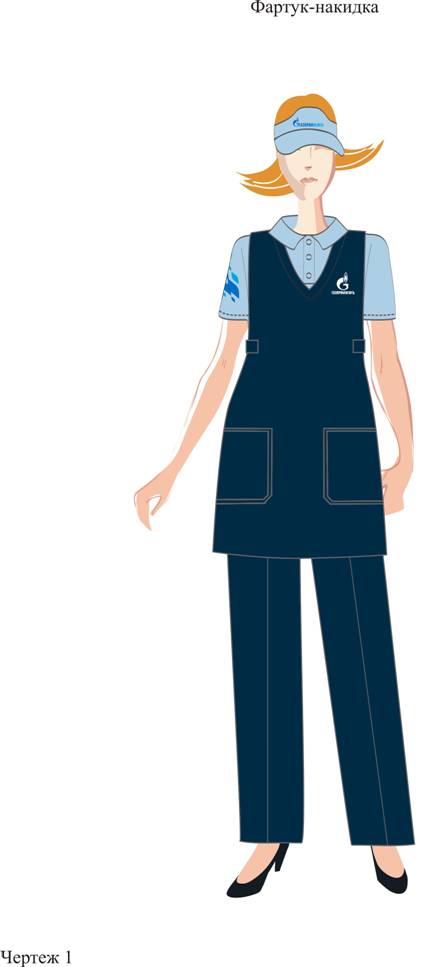

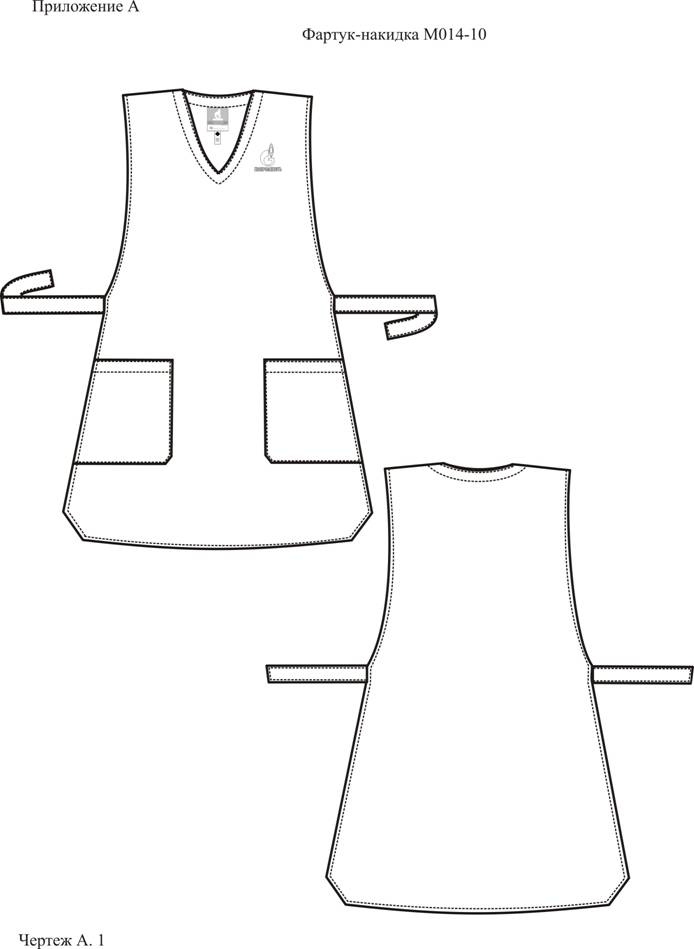

Фартук-накидка (чертеж 1 и Приложение А чертёж А.1) с V- образным вырезом, плечевыми швами, накладными боковыми карманами.
Фиксация по линии талии посредством четырех полупоясов, завязывающихся сзади и спереди.
В верхней части левой полочки расположен дополнительный логотип №1 «Газпром нефть».
2 ТРЕБОВАНИЯ ПО СОБЛЮДЕНИЮ СТИЛЯ РОЗНИЧНОГО БРЕНДА СЕТИ АЗС «Газпром нефть»
2.1 Общие требования:
При изготовлении фартука необходимо руководствоваться эскизом модели и его цветовым решением, представленным на чертеже 1.
Согласно фирменному стилю нефть» для АЗС – темно-синий цвет 19-4024 PANTONE Textile Color System.
Цветовое решение - фартук темно-синего цвета.
Цвет отделочных строчек в тон ткани.
2.2 Характерные признаки (родовые элементы фирменного стиля):
- дополнительный логотип №1 компании «Газпром нефть» состоит из фирменного знака и логотипа выполнен методом вышивки;
- тканый ярлык «Коллекция спецодежды в корпоративном фирменном стиле» выполнен методом жаккардового плетения.
2.3 Параметры расположения элементов стиля розничного бренда сети АЗС «Газпром нефть»в фартуке даны на базовый рост /размер в готовом изделии и должны соответствовать следующим данным:

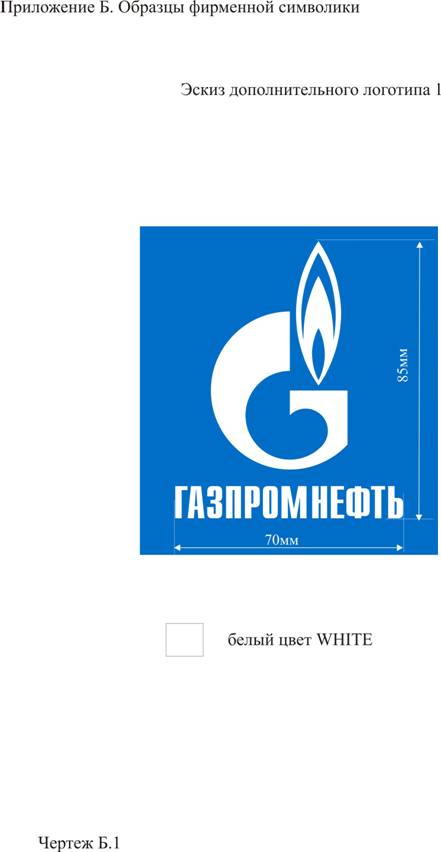

- дополнительный логотип №1 компании «Газпром нефть» размером 70х85 мм (Приложение Б, чертеж Б.1), расположен на левой полочке фартука

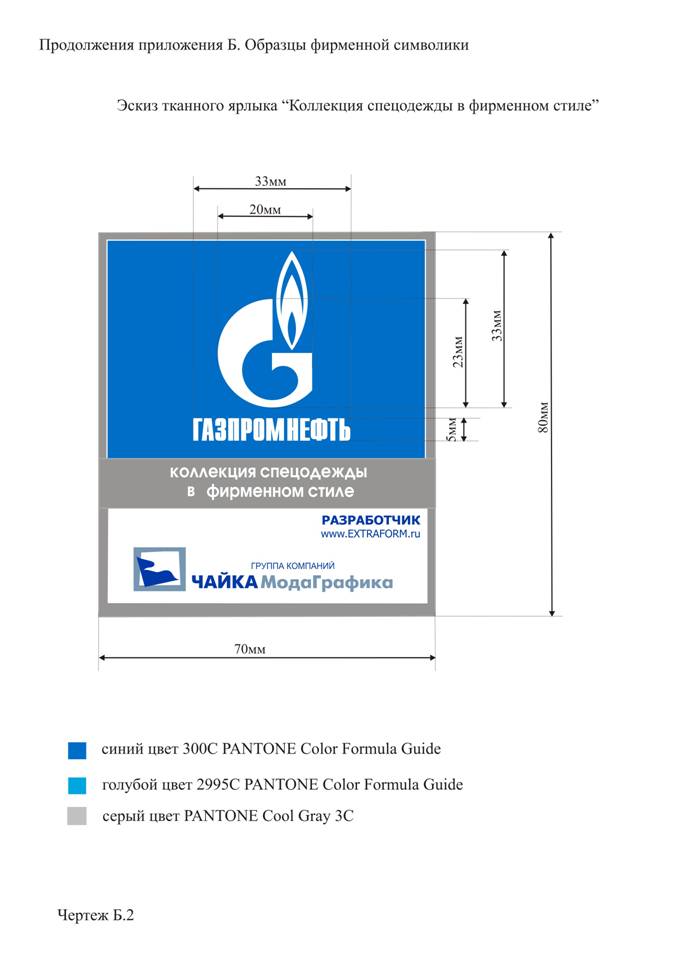

- тканый ярлык «Коллекция спецодежды в корпоративном фирменном стиле» размером 70х80 мм (Приложение Б, чертеж Б.2) расположен в верхней части спинки посередине и на расстоянии 1,0 см от обтачки горловины.
2.4 Образцы фирменной символики должны соответствовать указанным в чертежах Приложении Б (чертежи Б.1, Б.2).
3 ТРЕБОВАНИЯ К МАТЕРИАЛАМ
3.1 Материалы и комплектующие отечественного и импортного производства, применяемые при изготовлении фартука, должны соответствовать требованиям нормативной и технической документации на них, отвечать требованиям национальных и межгосударственных стандартов ЭКО-ТЕХ-100, сопровождаться документом, удостоверяющим их качество, и быть разрешены к применению органами Роспотребнадзора.
3.2 Ткани и материалы должны иметь санитарно–эпидемиологические заключения, подтверждающие возможность их применения под заявленные настоящим ТО цели.
Таблица 1 Перечень материалов, фурнитуры и комплектующих для изготовления
фартука-накидки М014-10
Наименование материалов, фурнитуры и комплектующих | Состав сырья | Технические требования | Назначение материала |
Ткань костюмная | 63% Вис, 34% ПЭ, 3% эластан | Цвет темно синий | Основная ткань фартука |
Ткань костюмная | 32% Вис, 63% ПЭ, 5% эластан | Цвет темно синий | Основная ткань фартука |
Ткань костюмная | 49% Вис, 49% ПЭ, 2% лайкра | Цвет темно синий | Основная ткань фартука |
Ткань костюмная | 32% Вис, 63% ПЭ, 5% лайкра | Цвет темно синий | Основная ткань фартука |
Ткань костюмная | 40% хлопок, 55% ПЭ, 5% лайкра | Цвет темно синий | Основная ткань фартука |
Нитки № 45 ЛЛ, 35ЛЛ | Лавсан, лавсан | Цвет темно-синий | По назначению |
Тканый ярлык «Коллекция спецодежды в корпоративном фирменном стиле» | 100%ПЭ | Жаккардовое плетение | Верхняя часть спинки |
Лента с символами по уходу и защитными свойствами | 100%ПЭ | Цвет белый, черная печать | Под тканым ярлыком |
3.3 Нитки, фурнитура должны быть устойчивыми к химической чистке, тепловой обработке, обладать высокими прочностными показателями, а также не приводить к миграции веществ в среды из изделий.
3.4 Перечень материалов, фурнитуры и комплектующих для изготовления фартука указан в таблице 1 «Перечень материалов, фурнитуры и комплектующих для изготовления фартука-накидки М014-10».
4 СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ КРОЯ
Таблица 2
Наименование деталей | Код детали | Количество деталей |
Фартук-накидка М014-10 | ||
Детали из основной ткани | ||
Переднее полотнище | 001в | 1 |
Заднее полотнище | 002в | 1 |
Накладной карман | 003в | 2 |
Обтачка горловины спинки | 004в | 1 |
Обтачка горловины полочки | 005в | 2 |
Пояс переднего полотнища | 006в | 2 |
Пояс заднего полотнища | 007в | 2 |
Детали из ткани с клеевым покрытием | ||
Обтачка горловины спинки | 008к | 1 |
Обтачка горловины полочки с уголком | 009к | 1 |
Обтачка горловины полочки | 010к | 1 |
Вход в карман | 011к | 2 |
Примечание - На лекалах указаны коды применяемых в изделии материалов:
1 в - ткань основная;
2 к – ткань с клеевым покрытием
5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ
ФАРТУКА-НАКИДКИ
5.1 Классификация и виды стежков, строчек и швов – по ГОСТ 12807.
Требования к стежкам, строчкам и швам – по ГОСТ 29122.
5.2 Определение сортности готового изделия– по ГОСТ 12.4.031.
5.3 Раскладку лекал и раскрой деталей фартука производят в соответствии с принятой технологией.
5.4 Фартук изготавливается в соответствии с унифицированной технологией обработки.
5.5 Параметры швов и строчек.
5.6 Ширина швов:
- стачных– 1,0-1,2см;
- обтачных – 0,6-0,8см.
Открытые срезы обметываются. Допустимая технологическая обрезь входит в ширину шва.
5.7 Отделочная строчка на расстоянии 0,5¸0,7см от края:
- по краям переднего и заднего полотнища фартука.
5.8 Строчка на расстоянии 0,1¸0,2 см от края:
- накладных карманов;
- по краям полупоясов.
5.9 Строчка на расстоянии 0,1¸0,2-2,0¸2,1см по краю:
- горловины,
- накладных карманов.
5.10 Обтачка горловины, боковые края и низ изделия обметываются и отстрачиваются.
5.11 Лента с символами по уходу расположена под тканым ярлыком по середине.
6 МАРКИРОВКА, УПАКОВКА
6.1 Маркировка фартука согласно требованиям настоящего ТО, ГОСТ 10581 и ГОСТ 12.4.115.
Каждый фартук при изготовлении должен иметь:
- товарный ярлык, пакет с запасным лоскутом - в горловине спинки (с указанием обозначения ТО);
- ленту с символами по уходу;
- тканый ярлык «Коллекция спецодежды в фирменном стиле».
6.2 Обозначения по защитным свойствам на ленте с символами по уходу
в соответствии с классификацией специальной одежды ГОСТ 12.4.103 (п.2).
6.3 Места крепления маркировки при изготовлении фартука должны соответствовать образцу – эталону, требованиям настоящего технического описания и ГОСТ 10581, ГОСТ 12.4.115, ГОСТ Р ИСО 3758.
6.4 Упаковка фартука – по ГОСТ 10581.
7 РЕКОМЕНДАЦИИ ПО УХОДУ ЗА ИЗДЕЛИЕМ
ПАМЯТКА – ИНСТРУКЦИЯ ПО УХОДУ ЗА ФАРТУКОМ
ВО ВРЕМЯ ЭКСПЛУАТАЦИИ:
Ткани смесовые
1 Стирать изделия при температуре 60 °С, с последующим глажением.
2 Изделие нельзя подвергать воздействию отбеливающих веществ.
3 Гладить при температуре нижней плиты утюга не более 150 °С.
4 Изделия с сильными загрязнениями следует подвергать химической чистке с применением тетрахлорэтилена, бензина с применением обычных процессов обработки.
5 Изделие может подвергаться сушке в барабанной сушилке.
Таблица 3 Измерения фартука-накидки М014-10
Номер измерения на чертеже | Наименование измерения | Длина/Рост | размер | Допускаемое отклонение | ||
88-100 | 104-112 | 116-132 | ||||
Фартук М014-10 | 1 | 2 | 3 | |||
1 | Длина посередине переда от верхнего края до низа | I 158-164 II 170-176 III 182-188 | 69,0 73,5 78,0 | 73,0 77,5 82,0 | 77,0 81,5 86,0 | +-1,0 |
2 | Ширина нагрудника в верхней части | 158-188 | 40,5 | 43,0 | 45,5 | +-0,5 |
3 | Ширина на уровне боковых углов | 158-188 | 59,0 | 65,0 | 71,0 | +-1,0 |
4 | Ширина внизу по прямой от одного края до другого | 158-188 | 75,0 | 81,0 | 87,0 | +-1,0 |
Приложение В
(справочное)
Перечень документов, на которые даны ссылки в данном ТО.
ГОСТ 12.4.031-84 | Средства индивидуальной защиты. Определение сортности. |
ГОСТ 12.4.103-83 | Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация. |
ГОСТ 12.4.115-82 | Средства индивидуальной защиты работающих. Общие требования к маркировке. |
ГОСТ | Изделия швейные. Маркировка, упаковка, транспортирование и хранение. |
ГОСТ | Изделия швейные. Классификация стежков, строчек и швов. |
ГОСТ 12.4.029-76 | Система стандартов безопасности труда. Фартуки специальные. |
ГОСТ | Средства индивидуальной защиты. Требования к стежкам, строчкам и швам. |
ГОСТ Р ИСО | Изделия текстильные. Маркировка символами по уходу. |
