Руководство пользователя

Руководство пользователя

Комплектация

- аудио интерфейс DEUX

- Диск с программным обеспечением и демо версиями программ

- Стандартный FireWire кабель

- Переходник с 6 пин на 4 пин (FireWire мама/папа)

- Мануал

Минимальные системные требования

PC

- Intel Pentium 4 или эквивалент с соответствующим процессором

- 512 Mb ОЗУ

- Один доступный FireWire порт

- Microsoft Windows® XP/VISTA

Mac

-Macintosh G4 или более новый процессор

-512 MB ОЗУ

- Один доступный FireWire порт

- Mac OS 10.3 или более поздняя версия

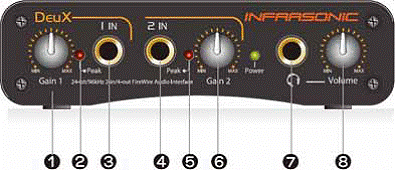

Передняя панель

1. Регулятор уровня усиления сигнала с левого входа

2. Индикатор перегрузки сигнала с левого входа

3. Линейный вход(левый канал)

4. Линейный вход(правый канал)

5. Индикатор перегрузки сигнала с правого входа

6. Регулятор уровня усиления правого входа

7. Выход на наушники

8. Регулятор уровня посыла сигнала на наушники

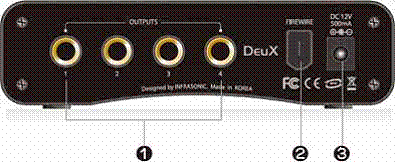

Задняя панель

1.  Аналоговые выходы 1,2,3,4

2.  6-ти пиновая FireWire шина. Поддерживает передачу питания карте.

3.  Разъем для блока питания DC.

Большинство материнских плат имеющие 6-ти пиновый FireWire разъем поддерживают питание на карту. Если у вас 4 pin FireWire или материнская плата которая не может подавать достаточное питание на карту используйте блок питания.

Установка драйвера

Важно: соблюдайте правильный порядок установки. Перед

подключением карты к компьютеру установите драйвера.

Проверьте сайт http://www. на наличие обновленных версий драйверов для карты. Всегда ставьте самые последнее программное обеспечение на ваш компьютер. Это необходимое правило для стабильной работы любого устройства.

Инсталляция для Windows OS

1.  Вставьте диск в CD/DVD ROM в компьютер или скачайте

последние драйвера с сайта http://www. .

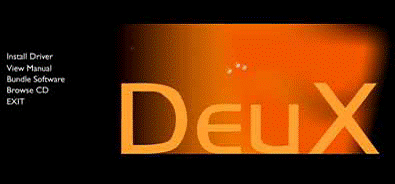

Запустите программу установки.

2.  Нажмите Install Driver

3.  Следуйте установке

4.  По завершении установки перезагрузите компьютер и подключите карту.

Инсталляция для Mac OS

Обновите версию Mac OS до 10.3 прежде чем устанавливать карту.

Установка очень простая. Просто подключите карту к вашему Macintosh, система автоматически обнаружит Deux. Карта полноценно работает с Mac OSX’s Core Audio драйверами.

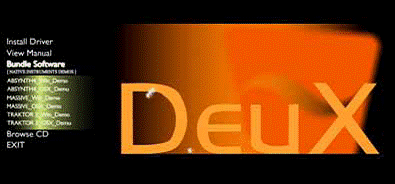

Для установки демо программ установите диск в ваш CD/DVD

ROM и выберите программу для установки.

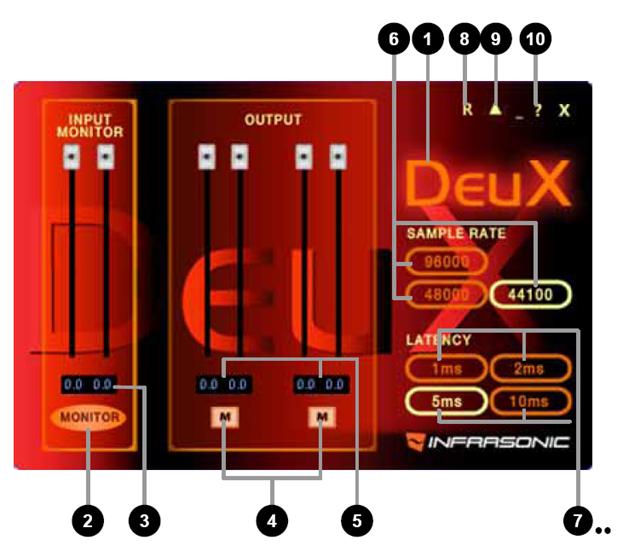

Контрольная панель

1.  Статус подключения устройства. Светится если устройство подключено

2.  Включите эту функцию мониторинга чтобы услышать сигнал с обоих входов без задержки.

3.  Показывает уровень сигнала на входах карты

4.  Включите Mute чтобы отключить сигнал с исходящих каналов

5.  Индикаторы уровня звука на выходе

6.  Sample rate: DEUX поддерживает частоту дискретизации 44.1, 48, 96 kHz выбранная частота светится.

7.  Latency: Задержку можно поменять изменяя размер буфера. Изменение размера буфера влияет на производительность системы.

8.  Нажмите, чтобы восстановить стандартные настройки карты

9.  Включите чтобы видеть панель поверх остальных окон

10.  Информация о версии драйвера

Технические характеристики

FireWire аудиоинтерфейс с 2 входами и 4 выходами

2 балансных входа с 1/4 дюймовым TRS джеком

A/D конвертер: SNR 102 dBA @ (44.1 kHz)

4 балансных выхода с 1/4 дюймовым TRS джеком

D/A конвертер: SNR 106 dBA @ (44.1 kHz)

Поддержка полностью балансных Входов/Выходов

Частота дискретизации до 24-bit/96 kHz

Компактный размер, прочный алюминиевый корпус

1 x FireWire (IEEE 1394a) порт

Питание от шины с 6-pin коннектором

Возможность питания от внешних источников

Поддержка прямого аппаратного мониторинга с нулевой задержкой

Поддержка ASIO2.2, WDM, DirectSound и CoreAudio

Windows® XP/VISTA (32-бит и 64-бит) или более поздняя версия, Mac OS X (10.3 или позднее)

В комплект входят демо ПО Native Instruments ABSYNTH 4 DEMO, MASSIVE DEMO и TRAKTOR 3 DEMO
