Порядок сборки шкафа с несущим стеклом.

Шкаф с несущим стеклом рекомендуется собирать вдвоем, на свободном пространстве обеспечивающим доступ ко всем сторонам шкафа. Соединение различных плоскостей шкафа друг с другом производится с помощью металлических соединителей (пауков). Крепление стекла и ДСП к пауку производится вручную, без использования отвертки, за исключением п. 9.

1. Основанием для шкафа может служить накопитель с ножками (тумба), либо лист ЛДСП с ножками.

рис.1

2. Сборка начинается с установки основания в горизонтальное положение путем регулировки ножек по высоте.

3. На плоскости основания установить паук2 св., паук3 св. рис. 1.

4. К верхней поверхности шкафа прикрепить паук2, паук3 длинными винтами, аналогично п.3.

рис.2

5. Соединить боковину с нижним основанием, рис. 2.

6. Соединить задник с нижним основанием и боковиной, рис. 2.

7. Аналогично собрать другую сторону шкафа.

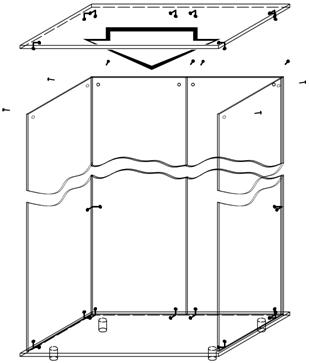

рис.3

8. Установить верхнюю поверхность с пауками, на боковины и задники, и соединить их короткими винтами, рис. 3.

9. Подтянуть короткие винты отверткой до касания со стеклом, затем подтянуть длинные винты ДСП до касания, убирая зазоры.

рис.4

10. Установить полкодержатели, рис. 4

11. Положить полки.

12. Установить петли на стеклянные двери сверху как показано на рис.5.

рис. 7

рис.5

рис.6

рис.7

13. На нижнее основание установить разобранную петлю, выкрутив 2 винта и вынув клиновидную прокладку, рис. 6.

рис.8

14. Установить двери в шкаф, вставив верхние петли в верхние ответные планки и завести двери в нижние установленные петли, рис. 7. Вставить клиновидные прокладки в нижние петли, отрегулировать зазоры дверей и затянуть планки с винтами.

15. Установить замок (замки) на дверь. Язычок замка должен свободно помещаться в ответную планку, рис.8.

16.Установить шкаф на место и проверить горизонтальность установки (см. п.2).

Равномерно распределенная нагрузка на каждую полку – не более 20 кг.

Протирать стекла, зеркала можно только предназначенными для этого моющими средствами. Деревянные детали боятся сырости!

!
