Перед установкой камина необходимо как следует ознакомиться с инструкцией. В случае возникновения вопросов следует проконсультироваться с поставщиком или продавцом. Надеемся, что наш камин станет приятным и полезным приобретением.

* Осторожно распаковать коробку с комплектующими для камина. Проверить комплектующие на наличие повреждений.

* Каждый очаг BOLEY изготавливается вручную, поэтому возможны небольшие отклонения от Руководства по установке. Особенно это касается очагов каминов, изготовленных по специальному заказу.

* В случае если Вы приобрели камин с газовым очагом, обязательно ознакомьтесь с Руководством по установке газового очага перед началом работ по установке камина.

* В случае если Вы приобрели камин со стеклянными панелями, обязательно ознакомьтесь с Руководством по установке камина со стеклянными панелями, прежде чем Вы приступите к работам по установке камина.

Установка камина

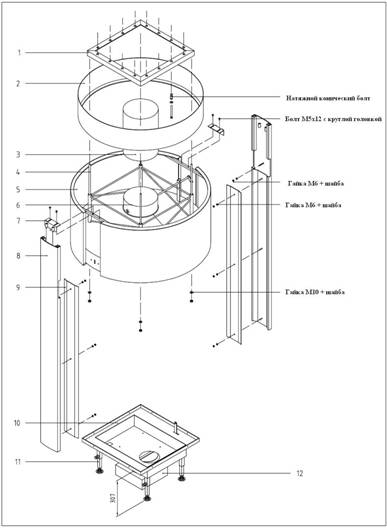

1. Установите основание очага (10) в правильное положение, отрегулируйте его высоту при помощи винтов регулировки высоты (11) и выставите основание по горизонтальному уровню. Для модели 186 расстояние между верхней поверхностью основания очага и уровнем пола должно составлять 307 мм, при условии высоты платформы 350 мм.

2. Отметьте места расположения отверстий для притока воздуха (12) и отведения дыма (9). Также отметьте отверстия для крепления подвесной рамы (1) к потолку.

3. Снимите основание очага и просверлите отверстия для притока воздуха, отвода дыма и крепления к потолку. Примечание: В полу, как правило, расположены электрические кабели, трубопроводы водоснабжения и центрального отопления.

4. Прикрепите подвесную раму (1) к потолку при помощи натяжных конических болтов и установите на раму резьбовые шпильки (стержни) (4).

5. Нанесите силиконовый герметик узкой полосой на верхнюю поверхность дымового клапана (6). Плавно надвиньте дымоотводную трубу (3) движением сверху вниз на дымовой клапан. Закрепите дымоотводную трубу на дымовом клапане при помощи самонарезающихся винтов (саморезов) и герметизируйте стык между дымоотводной трубой и дымовым клапаном при помощи силиконового герметика.

Примечание: самонарезающиеся винты (саморезы) могут блокировать работу дымового клапана, поэтому регулярно проверяйте его исправное функционирование.

6. Установите рукоятку управления дымовым клапаном в точку ее вращения и проверьте, свободно ли и без затруднений ли функционирует дымовой клапан. Установите TTB (терморегулятор) и переключатель дымового клапана внутрь купола камина, присоедините электрические провода при помощи электрической соединительной муфты к ТТВ (терморегулятору) и переключателю. Нанесите силиконовый герметик широкой полосой в отверстие дымоотводной трубы.

7. Установите купол (цилиндр) камина (2) на основание камина и подвесьте основание вместе с установленным на нем куполом (цилиндром) камина к подвесной раме. Убедитесь в том, что дымоотводная труба (3) плотно вставлена в отверстие для дымоотводной трубы и герметизируйте внешний стык дымоотводной трубы с помощью герметика. Отрегулируйте высоту расположения основания камина до надлежащего уровня и выровняйте его горизонтальное положение. Закрепите купол (цилиндр) камина на потолке, повернув крепежные скобы (держатели) цилиндра камина. Герметизируйте гайки, шайбы и крепежные шпильки на корпусе цилиндра (купола) камина с помощью силиконового герметика. Примечание: данная операция должна быть проведена тщательно, во избежание утечки дыма.

8. Подвесьте вертикальные стойки (вставки) (8) к основанию камина. Вертикальные стойки (вставки) должны быть выставлены по уровню. Прикрепите вертикальные стойки (вставки) винтами к корпусу цилиндра.

9. Продолжите установку камина операцией монтажа стеклянных панелей камина (16). Поверните кронштейны, удерживающие стекло, вверх, чтобы избежать повреждений стеклянных панелей во время их установки. Подвесьте первую стеклянную панель под купол камина и верните кронштейны, крепления стекла в исходное положение. Аккуратно закрутите болты крепежных кронштейнов так, чтобы они соприкасались с куполом камина. Переместите вертикальные вставки вдоль края стеклянной панели путем регулировки положения кронштейна крепления вертикальной вставки (7).

10. Установите вторую стеклянную панель, следуя указаниям пункта 9. При необходимости выставите вертикальные ставки по горизонтальному уровню при помощи регулировочных болтов, расположенных в куполе (цилиндре) камина. Примечание: глубина захода вертикальных вставок внутрь колпака камина должна быть равной для левой и правой вертикальных вставок. Герметически заделать шов между стеклянной панелью и куполом и выровнять его влажным пальцем. После этого герметизировать кронштейны крепления стекла и сгладить шов (смотрите иллюстрации).

11. Герметизируйте вертикальный шов между стеклянной панелью и вертикальной вставкой, затем герметизируйте полость вертикальной вставки на высоте купола, чтобы избежать в дальнейшем утечки дыма. Необходимо сгладить шов герметика, нанесенного по стыку, влажным пальцем. После этого тщательно очистите внутреннюю поверхность стекла. После очистки опорные кронштейны и внутреннюю поверхность купола можно окрасить распылением краски «Senotherm», что позволит скрыть их. ВНИМАНИЕ: элементы конструкции, которые не нуждаются в покраске, необходимо тщательно защитить от краски в процессе ее распыления. На последнем этапе установки необходимо тщательно очистить и отполировать стекло средством для мытья окон «Glassex» или «Brasso».

12. Установите внешние накладки (9) на вертикальные вставки. Осторожно зафиксируйте внешние накладки на стеклянных панелях. Не затягивайте гайки и шайбы.

13. Установите коробку аэратора (12) над приточным воздушным отверстием и расположите основание очага таким образом, чтобы труба аэратора вошла внутрь коробки аэратора. Проверьте предварительные установки прибора и герметизируйте коробку аэратора по периметру с помощью силиконового герметика.

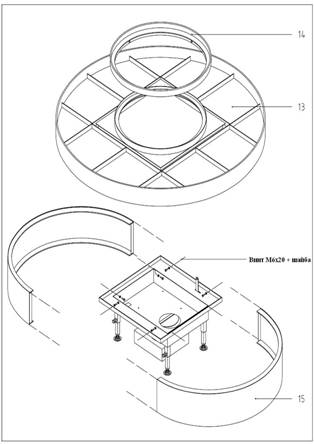

15. Подвесьте платформу (13) к основанию очага при помощи болтов и выровняйте ее горизонтальное положение. Во время установки платформы защитите ее края при помощи маркировочной ленты. Наполните платформу сухим цементом. Поместите мраморную плиту внутрь платформы. Верхняя поверхность мраморной плиты (17) должна находиться вровень с верхним краем платформы.

16. Наклейте кусок двусторонней липкой ленты на нижнюю поверхность цоколя основания камина (15). Не удаляйте защитный слой с нижней поверхности цоколя до окончания установки камина. В этом случае Вы сможете передвигать цоколь вплоть до его надлежащего положения, не боясь повредить покрытие пола. Когда цоколь основания камина будет установлен в нужном положении, осторожно зафиксируйте цоколь между очагом и полом, затянув болты, закрепленные в цоколе. Закончите установку, прикрепив боковой обод камина (14) к платформе и выровняв его горизонтальное положение.
