Содержание.
Назначение Технические характеристики Выполняемые функции Подключение Работа изделия1.Назначение
Контроллер управления турникетом К-02r1 предназначен для управления турникетом типа «трипод». Контроллер осуществляет :
- управление турникетом по сигналам управляющего компьютера;
- в автономном режиме, при отсутствии связи с управляющим компьютером;
- с помощью пульта вахтера.
2.Технические характеристики
Напряжение питания, В | 12 |
Ток потребления, мА | Не более 500 |
Связь с управляющим компьютером | RS485 |
Дальность линии связи, м | Не более 1500 |
3. Выполняемые функции
В нормальном режиме контроллер обеспечивает связь с управляющим компьютером, производит считывание PROXIMITY карт типа EM-Marin и, если доступ разрешен, разблокирует турникет для прохода. В автономном режиме, при отсутствии связи с управляющим компьютером, доступ разрешен для всех карт поддерживаемого формата, либо доступ запрещен (определяется переключателем на плате). Так же, во всех режимах, можно разрешить проход используя пульт вахтера, за исключением режима «Проход запрещён».
4. Подключение
Все подключения к контроллеру осуществляются посредством кросс-платы к клеммам ХТ1 – ХТ10 (рис.1) в соостветствии с функциональным назначением входов и выходов.
Разъем XT6 линия связи (RS485 оптоизолированный):
ХТ6-1 – DAT+;
XT6-2 – DAT-;
XT6-3 – общий RS485 (связь с управляющим компьютером)
ХТ6-4 – общий RS485;
ХТ6-5 – DAT+ ;
XT6-6 – DAT - (связь с другими устройствами)
Разъем ХТ1 – подключение считывателя 1(подключение выполняется экранированным кабелем. Экран соеденить с GND):
ХТ1-1 – DATA1;
XT1-2 – DATA0;
XT1-3 – управление красным светодиодом считывателя (выход «открытый коллектор», втекающий ток – до 50мА)
ХТ1-4 – управление зеленым светодиодом считывателя (выход «открытый коллектор», ток – до 50мА)
ХТ1-5 - +12В напряжение питания считывателя
ХТ1-6 – GND общий провод считывателя
Разъем ХТ2 – подключение считывателя 2(подключение выполняется экранированным кабелем. Экран соеденить с GND):
ХТ2-1 – DATA1;
XT2-2 – DATA0;
XT2-3 – управление красным светодиодом считывателя (выход «открытый коллектор», втекающий ток – до 50мА)
ХТ2-4 – управление зеленым светодиодом считывателя (выход «открытый коллектор», ток – до 50мА)
ХТ2-5 - +12В напряжение питания считывателя
ХТ2-6 – GND общий провод считывателя
Разъем ХТ3 – управление электромагнитами
ХТ3-1 – управление первым электромагнитом (выход «открытый коллектор», ток – до 1А)
ХТ3-2 – напряжение питания электромагнита 1
ХТ3-3 – управление вторым электромагнитом (выход «открытый коллектор», ток – до 1А)
ХТ3-4 – напряжение питания электромагнита 2
Разъем ХТ4 – Подключение источника питания
ХТ4-1 - +12В
ХТ4-2 – GND
ХТ4-3 – GND
ХТ4-4 - +12В или +24В
Разъем ХТ5 – не используется
Разъем ХТ7 – подключение пульта вахтера
ХТ7-1 - +12В питание пульта вахтера
ХТ7-2 – GND общий пульта вахтера
ХТ7-3 – кнопка открытия прохода 1 (сухой контакт, ток через замкнутые контакты не более 5мА)
ХТ7-4 – кнопка открытия прохода 2 (сухой контакт, ток через замкнутые контакты не более 5мА)
ХТ7-5 – управление зеленым светодиодом прохода 1 (выход «открытый коллектор», ток – до 50мА)
ХТ7-6 – управление красным светодиодом прохода 1 (выход «открытый коллектор», ток – до 50мА)
ХТ7-7 – управление зеленым светодиодом прохода 2 (выход «открытый коллектор», ток – до 50мА)
ХТ7-8 – управление красным светодиодом прохода 2 (выход «открытый коллектор», ток – до 50мА)
ХТ7-9 – управление звуковым излучателем (выход «открытый коллектор», ток – до 50мА)
Разъем ХТ8 – подключение датчиков «проход состоялся»
ХТ8-1 – датчик прохода 1 (управление - сухой контакт, ток через замкнутые контакты не более 5мА, или выход с открытым коллектором)
ХТ8-2 – датчик прохода 2 (управление - сухой контакт, ток через замкнутые контакты не более 5мА, или выход с открытым коллектором)
ХТ8-3 – GND общий провод для датчиков прохода
Разъем ХТ9 – управление индикатором прохода 2
ХТ9-1 - +12В напряжение питания индикатора прохода
ХТ9-2 – управление зеленым индикатором (выход «открытый коллектор», ток – до 50мА)
ХТ9-3 – управление красным индикатором (выход «открытый коллектор», ток – до 50мА)
ХТ9-4 – управление звуковым излучателем (выход «открытый коллектор», ток – до 50мА)
Разъем ХТ10 – управление индикатором прохода 1
ХТ10-1 - +12В напряжение питания индикатора прохода
ХТ10-2 – управление зеленым индикатором (выход «открытый коллектор», ток – до 50мА)
ХТ10-3 – управление красным индикатором (выход «открытый коллектор», ток – до 50мА)
ХТ10-4 – управление звуковым излучателем (выход «открытый коллектор», ток – до 50мА)

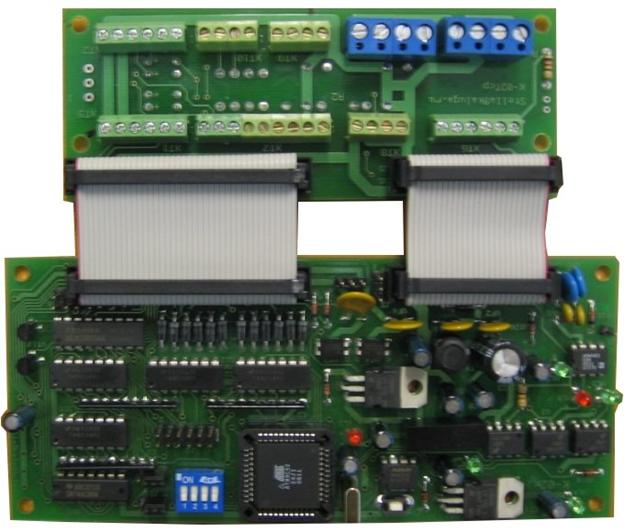

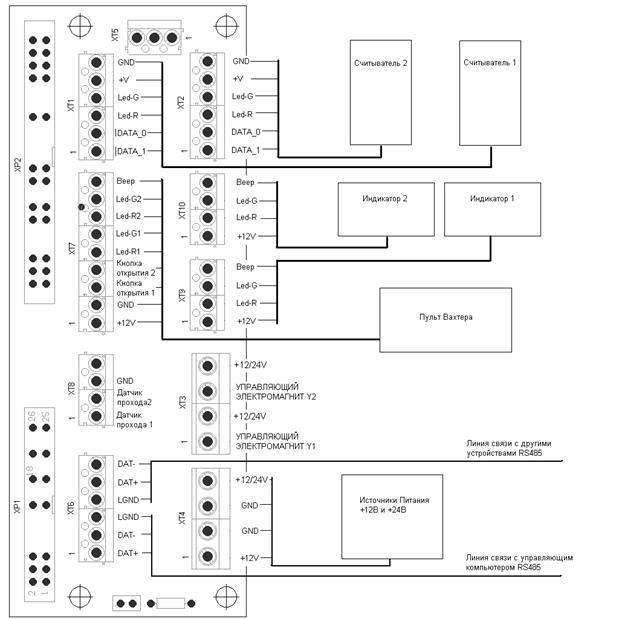

рис.1
Работа изделияКонтроллер связывается с управляющим компьютером по интерфейсу RS485. На один порт компьютера может подключатся до 8 контроллеров. Обращение к ним ведется по адресу устройства. Адрес устройства задается в двоичном коде положением переключателей SA1-1 – SA1-3 (рис.2) на плате контроллера. В компьютер передаются данные о состоянии контроллера, из компьютера принимаются команды управления. При отсутствии связи с управляющим компьютером возможны два режима работы (определяется положением переключателя SA1-4 на плате контроллера). Первый режим – принимать любую карту (SA1-4 выключен), второй – «проход закрыт» (SA1-4 включен).
После подачи питания контроллер устанавливается в режим «проход закрыт». Управляющие магниты выключены. На индикаторах и считывателях светятся красные светодиоды. При поднесении карты – идентификатора происходит ее считывание и запрос управляющему компьютеру – есть ли такая ката в базе данных. Если приходит положительный ответ, то контроллер включает электромагнит открытия прохода в соответствующем сработавшему считывателю направлении, и включает зеленые светодиоды на считывателе и индикаторе. Так же, ведется наблюдение за датчиками прохода. Если датчик прохода сработал, то в компьютер отправляется сообщение о том, что проход состоялся, выключаются зеленые светодиоды и включаются красные. При отсутствии прохода через турникет в течении 10 сек система возвращается в исходное состояние. Если карта-идентификатор в базе не обнаружена, то проход не будет разрешен.
Управление турникетом так же возможно с использованием пульта вахтера. При нажатии кнопок и осуществлении прохода в управляющий компьютер отправляются сигналы о состоянии турникета.
При отсутствии связи с компьютером и включенном режиме «принимать любую карту» - разрешается проход при поднесении любой карты – идентификатора поддерживаемого формата.

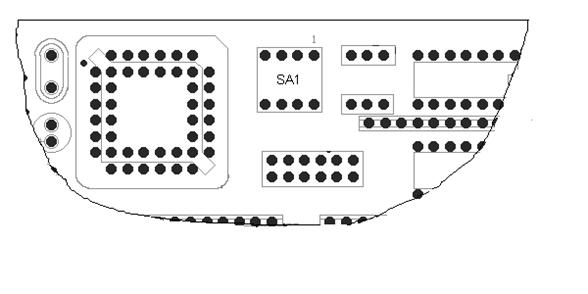

рис.2
