ИНСТРУКЦИЯ
по использованию контейнера для проводов заземления
модернизированного (КПЗ-М)
1. Назначение КПЗ-М
1.1. Контейнер проводов заземления модернизированный (КПЗ-М) представляет собой герметичный пластмассовый контейнер, выполненный в виде тупиковой муфты. КПЗ-М предназначен для устройства контрольно-измерительных пунктов (КИП) в местах монтажа оптических муфт типа МТОК.
1.2. Внутри контейнера размещается панель с клеммами и перемычками. К клеммам подключают провода ГПП 1х4, выходящие из смонтированных муфт типа МТОК.
В КПЗ-М можно ввести от одного до четырёх проводов ГПП. Если проектом предусмотрено строительство контура заземления в месте установки муфты, то заземляющий провод от контура заземления также вводится в КПЗ-М.
1.3. КПЗ-М представляет собой второе поколение подземных контейнеров, созданных для замены традиционных столбиков КИП. КПЗ-М размещается под землёй и недоступен для вандалов, которые повсеместно выводят из строя традиционные столбики КИП.
1.4. КПЗ-М предназначен для осуществления периодических измерений величины сопротивления изоляции защитных шлангов (наружных оболочек) бронированных оптических кабелей, прокладываемых в грунте и через водные преграды. При необходимости, вскрыв КПЗ-М, монтажники служб эксплуатации ВОЛС могут подключать генераторы поисковых приборов к броне кабелей при аварийно-восстановительных работах.
1.5.КПЗ-М может использоваться в качестве КИП на бронированных кабелях любого типа. При необходимости в состав комплекта КПЗ-М могут быть включены дополнительные детали: клеммы, перемычки, отрезки трубок ТУТ.
2. Особенности конструкции КПЗ-М
2.1. Корпус КПЗ-М герметизируется механическим способом. Его можно многократно вскрывать и закрывать без использования дополнительных расходных материалов.

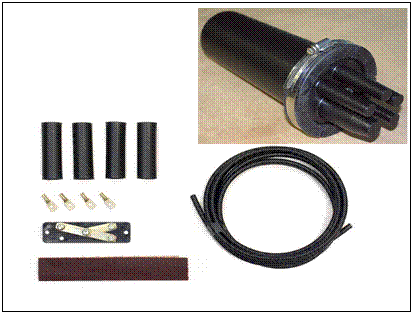

Рис. 1. Комплект поставки КПЗ-М:
корпус со стальным хомутом; отрезки трубок ТУТ для ввода проводов ГПП; наконечники для проводов; отрезок провода ГПП длиной 4 метра; панель с клеммами и перемычками; шлифовальная шкурка.
2.2. Провода ГПП поставляются дополнительно, после того как для каждой муфты будет определено количество выводимых из неё проводов заземления.
3. Монтаж КПЗ-М
3.1. На концах проводов ГПП опрессовывают наконечники и подключают провода к клеммам панели. Вводы проводов в патрубки КПЗ-М герметизируют отрезками трубок ТУТ с подклеивающим слоем.
Рис 2. Ввод проводов ГПП в КПЗ-М.
Рис. 3. Установка пластмассовых полухомутов на стык кожуха и оголовника КПЗ-М.
Рис. 4. Затягивание стального хомута специальным ключом.
3.2. При монтаже КПЗ-М один, два или три провода ГПП подсоединяются к крайним клеммам панели, а от центральной клеммы отводится провод заземления.
4. Размещение контейнера КПЗ-М в котловане над муфтой
4.1. Контейнер КПЗ-М размещается в котловане над смонтированной оптической муфтой на глубине 20 см от поверхности (рис. 5). В связи с тем, что контейнер могут повредить при откапывании, его необходимо защитить. Для защиты могут использоваться отрезки асбестоцементных труб диаметром 150 мм.
Рис. 5. Размещение оптических муфт, запасов оптических кабелей и КПЗ-М в котловане:
1 – оптическая муфта типа МТОК в защитной муфте (чугунной или пластмассовой);
2 – запас ОК, смотанный в бухты; 3 – провода ГПП, выходящие из муфты; 4 – замерный столбик; 5 – отрезок асбестоцементной трубы диаметром 150 мм; 6 – контейнер КПЗ-М;
7 – пробка полиэтиленовая ПКП-2.
