Счетчик электроэнергии электронный однофазный

«Лейне Электро-01»

Предназначен для измерения и учета активной электроэнергии в двухпроводных сетях переменного тока.

Особенности

- Электромеханическое отсчетное устройство (ЭМОУ) или ЖКИ

- Энергонезависимая память у счетчиков с ЖКИ

- Телеметрический импульсный выход

- Возможность установки на щиток

- Устойчивость к климатическим, механическим и электромагнитным воздействиям

Основные технические характеристики

Класс точности 1;2

Номинальная частота, Гц 50

Номинальное напряжение, В 220

Базовый (максимальный) ток, А 5 (60)

Стартовый ток (чувствительность), А 0,02; 0,025

Активная и полная потребляемая мощность

цепи напряжения, не более, Вт (В∙А

Полная мощность потребляемая цепью

тока, не более, В∙А 4; 2,5

Постоянная счетчика, имп./кВт∙ч 3200

Диапазон рабочих температур, оС от минус 25 до 55

от минус 40 до 70 (для

счетчиков с ЭМОУ кл. т. 2)

Степень защиты – IP51

Масса, не более, кг 1

Межповерочный интервал 16 лет

Гарантийный срок 5 лет

Оформление заказа

При заказе необходимо указать:

Наименование Условное обозначение (по приведенной структурной схеме) Обозначение ТУ

Пример заказа:

Счетчик класса точности 2 с электромеханическим отсчетным устройством, с номинальным напряжением 220 В, базовым током 5 (60) А, типом корпуса Ш1, с рабочим диапазоном температур от минус 40 до 70 оС: «Счетчик «Лейне Электро-01» 2 МШ1 К ТУ ».

Структура условного обозначения счетчика

«Лейне Электро-01» Х Х Х Х



К – рабочий диапазон температур от

минус 40 до 70 оС

Тип корпуса:

Ш1, Ш2 – для установки на щиток;

Тип отсчетного устройства:

М – электромеханическое семиразрядное;

Э – электронное (ЖКИ)



Класс точности 2,0; 1,0 по ГОСТ Р 52320

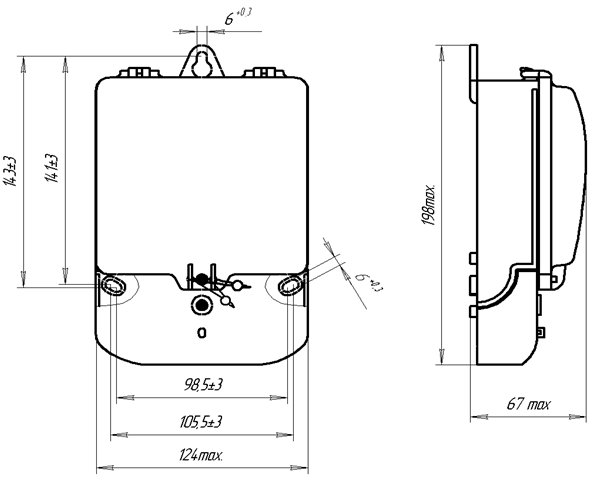

Габаритные и присоединительные размеры с типом корпуса Ш1
